22-28-9020
数据手册.pdfMolex(莫仕)
电子元器件分类
22-28-9020中文资料参数规格
技术参数
触点数 2
额定电流 4.00 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Right Angle
电路数 2
拔插次数 25
额定电流Max 4A/触头
工作温度Max 80 ℃
工作温度Min -40 ℃
额定电压Max 500 V
接触电阻Max 20 mΩ
封装参数
安装方式 Through Hole
外形尺寸
高度 2.49 mm
物理参数
外壳颜色 Black
触点材质 Brass
其他
产品生命周期 Active
包装方式 Bag
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
22-28-9020引脚图与封装图

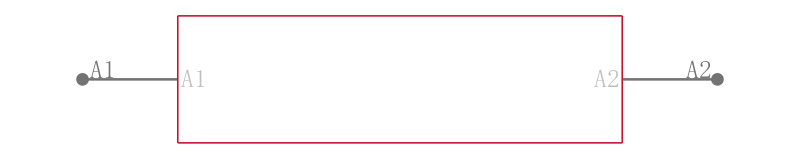

22-28-9020引脚图
22-28-9020封装图

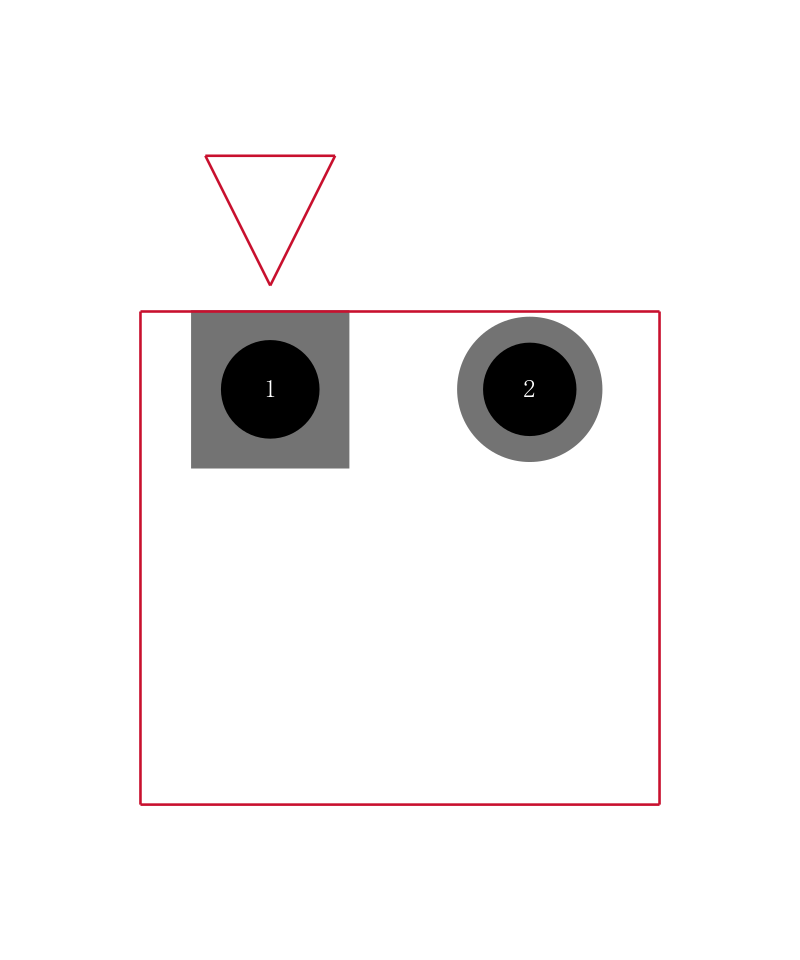

22-28-9020封装焊盘图
在线购买22-28-9020
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 22-28-9020 | Molex 莫仕 | 2.54毫米（ .100“ ）间距KK接头，分离式，直角式表面焊接，电路2 2.54mm .100" Pitch KK Header, Breakaway, Right Angle Surface Mount Compatible, 2 Circuits | 搜索库存 |
替代型号22-28-9020
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 22-28-9020 品牌： Molex 莫仕 封装： | 当前型号 | 2.54毫米（ .100“ ）间距KK接头，分离式，直角式表面焊接，电路2 2.54mm .100" Pitch KK Header, Breakaway, Right Angle Surface Mount Compatible, 2 Circuits | 当前型号 |
| 型号： 22-28-9023 品牌： 莫仕 封装： | 完全替代 | 2.54毫米（ .100“ ）间距KK接头，分离式，直角式表面焊接，电路2 2.54mm .100" Pitch KK Header, Breakaway, Right Angle Surface Mount Compatible, 2 Circuits | 22-28-9020和22-28-9023的区别 |
| 型号： 22-28-9022 品牌： 莫仕 封装： | 完全替代 | 2.54毫米（ .100“ ）间距KK®头，分离式，直角表面贴装兼容， 2电路， 0.38μm （ 15μ ”），金（Au ）选择性镀层，配合针脚长度6.20毫米（ 0.244 “ ） ，与斜塔PC尾巴 2.54mm .100" Pitch KK® Header, Breakaway, Right Angle Surface Mount Compatible, 2 Circuits, 0.38μm 15μ" Gold Au Selective Plating, Mating Pin Length 6.20mm .244", with Kinked PC Tails | 22-28-9020和22-28-9022的区别 |
| 型号： 22-28-9021 品牌： 莫仕 封装： | 完全替代 | 2.54毫米（ .100“ ）间距KK® 2.54mm .100" Pitch KK® | 22-28-9020和22-28-9021的区别 |
