22-28-5051
数据手册.pdfMolex(莫仕)
电子元器件分类
22-28-5051中文资料参数规格
技术参数
触点数 5
额定电流 4.00 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 5
拔插次数 25
额定电流Max 4A/触头
工作温度Max 80 ℃
工作温度Min -40 ℃
额定电压Max 500 V
接触电阻Max 20 mΩ
封装参数
安装方式 Through Hole
外形尺寸
高度 10.42 mm
物理参数
外壳颜色 Black
触点材质 Brass
其他
产品生命周期 Active
包装方式 Bag
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
HTS代码 8536694040
22-28-5051引脚图与封装图

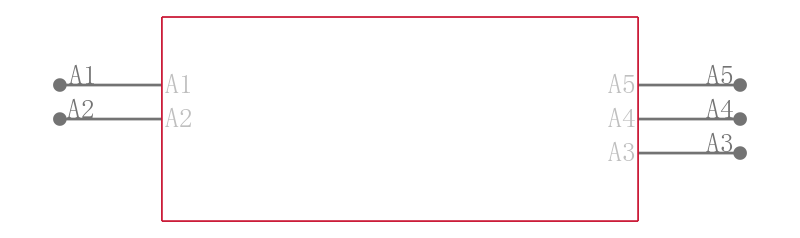

22-28-5051引脚图

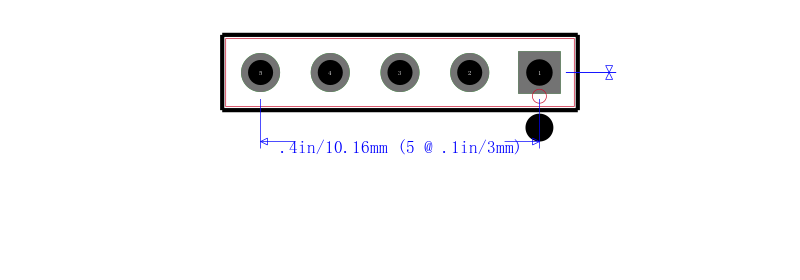

22-28-5051封装图

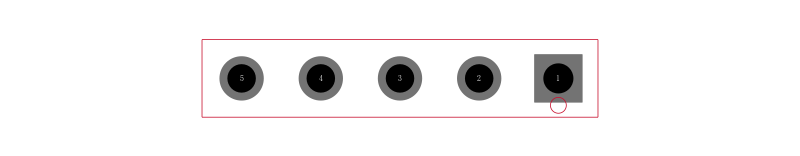

22-28-5051封装焊盘图
在线购买22-28-5051
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 22-28-5051 | Molex 莫仕 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 5电路，锡（Sn ）镀层，配合针脚长度8.13毫米（ 0.320 ） ，与斜塔PC尾巴 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 5 Circuits, Tin Sn Plating, Mating Pin Length 8.13mm .320, with Kinked PC Tails | 搜索库存 |
替代型号22-28-5051
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 22-28-5051 品牌： Molex 莫仕 封装： | 当前型号 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 5电路，锡（Sn ）镀层，配合针脚长度8.13毫米（ 0.320 ） ，与斜塔PC尾巴 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 5 Circuits, Tin Sn Plating, Mating Pin Length 8.13mm .320, with Kinked PC Tails | 当前型号 |
| 型号： 22-28-5053 品牌： 莫仕 封装： | 完全替代 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 5电路， 0.38μm （ 15μ ），金（Au ）选择性镀层，配合针脚长度6.09毫米（ 0.240 ） ，与斜塔PC尾巴 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 5 Circuits, 0.38μm 15μ Gold Au Selective Plating, Mating Pin Length 6.09mm .240, with Kinked PC Tails | 22-28-5051和22-28-5053的区别 |
| 型号： 22-28-5050 品牌： 莫仕 封装： | 完全替代 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 5电路，锡（Sn ）镀层，配合针脚长度6.09毫米（ 0.240 ） ，与斜塔PC尾巴 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 5 Circuits, Tin Sn Plating, Mating Pin Length 6.09mm .240, with Kinked PC Tails | 22-28-5051和22-28-5050的区别 |
