22-28-8030
数据手册.pdfMolex(莫仕)
连接器
22-28-8030中文资料参数规格
技术参数
触点数 3
极性 Male
触点电镀 Tin
额定电压DC 250 V
额定电流 4.00 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Right Angle
电路数 3
易燃性等级 UL 94 V-0
针脚数 3
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 7.62 mm
宽度 2.29 mm
高度 2.49 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Brass
工作温度 0℃ ~ 75℃
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
22-28-8030引脚图与封装图

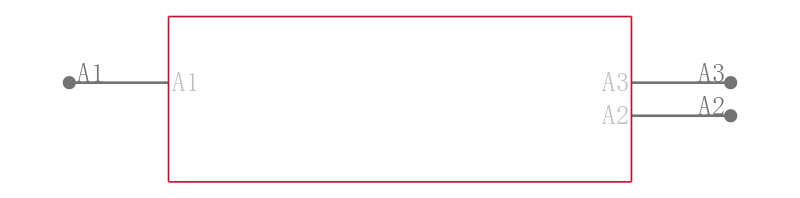

22-28-8030引脚图

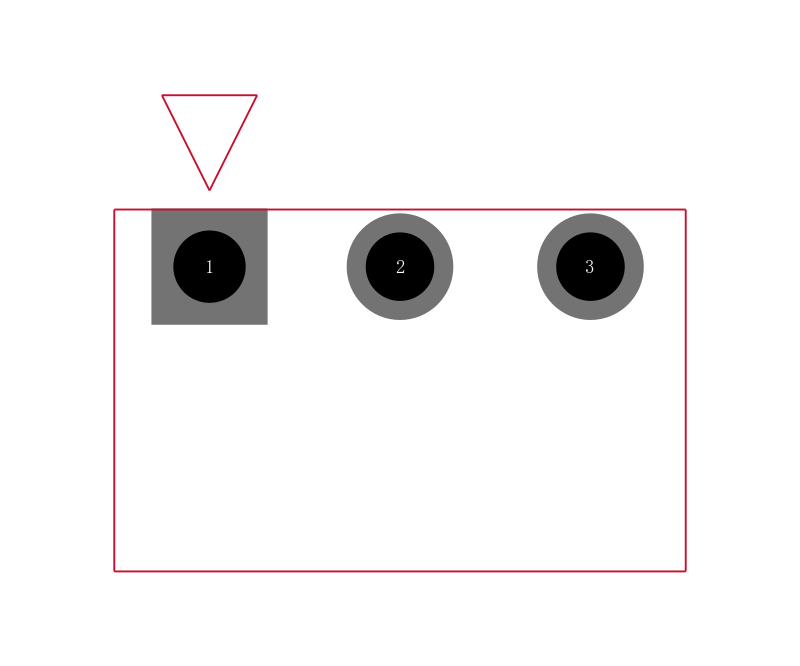

22-28-8030封装图
22-28-8030封装焊盘图
在线购买22-28-8030
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 22-28-8030 | Molex 莫仕 | 2.54毫米（ .100“ ）间距KK接头，分离式，直角式表面焊接，电路3 2.54mm .100" Pitch KK Header, Breakaway, Right Angle Surface Mount Compatible, 3 Circuits | 搜索库存 |
替代型号22-28-8030
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 22-28-8030 品牌： Molex 莫仕 封装： 3Contact 2.54mm Male | 当前型号 | 2.54毫米（ .100“ ）间距KK接头，分离式，直角式表面焊接，电路3 2.54mm .100" Pitch KK Header, Breakaway, Right Angle Surface Mount Compatible, 3 Circuits | 当前型号 |
| 型号： 22-28-8035 品牌： 莫仕 封装： | 类似代替 | 2.54毫米（ .100“ ）间距KK®头，分离式，直角表面贴装兼容，3个电路， 0.76μm （ 30μ ”），金（Au ）选择性镀层，配合针脚长度8.23毫米（ .324 “ ） 2.54mm .100" Pitch KK® Header, Breakaway, Right Angle Surface Mount Compatible, 3 Circuits, 0.76μm 30μ" Gold Au Selective Plating, Mating Pin Length 8.23mm .324" | 22-28-8030和22-28-8035的区别 |
| 型号： 22-28-8034 品牌： 莫仕 封装： Male 3Position | 功能相似 | 2.54毫米（ .100“ ）间距KK®头，分离式，直角表面贴装兼容，3个电路， 0.76μm （ 30μ ”），金（Au ）选择性镀层，配合针脚长度6.20毫米（ 0.244 “ ） 2.54mm .100" Pitch KK® Header, Breakaway, Right Angle Surface Mount Compatible, 3 Circuits, 0.76μm 30μ" Gold Au Selective Plating, Mating Pin Length 6.20mm .244" | 22-28-8030和22-28-8034的区别 |
