22-28-8062
数据手册.pdfMolex(莫仕)
连接器与适配器
22-28-8062中文资料参数规格
技术参数
触点数 6
极性 Male
触点电镀 Gold
额定电压DC 250 V
额定电流 4.00 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Right Angle
电路数 6
易燃性等级 UL 94 V-0
针脚数 6
拔插次数 100
额定电流Max 4A/触头
工作温度Max 80 ℃
工作温度Min -40 ℃
额定电压Max 500 V
接触电阻Max 20 mΩ
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 15.24 mm
宽度 10.27 mm
高度 2.49 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Brass
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Bag
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
22-28-8062引脚图与封装图

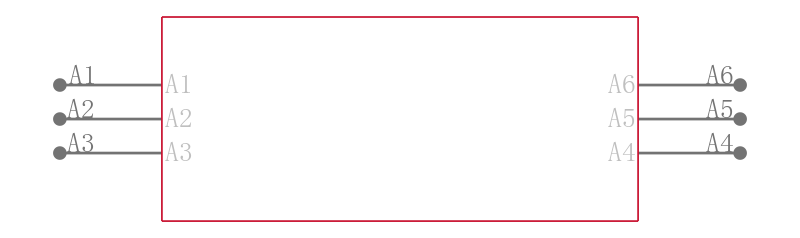

22-28-8062引脚图

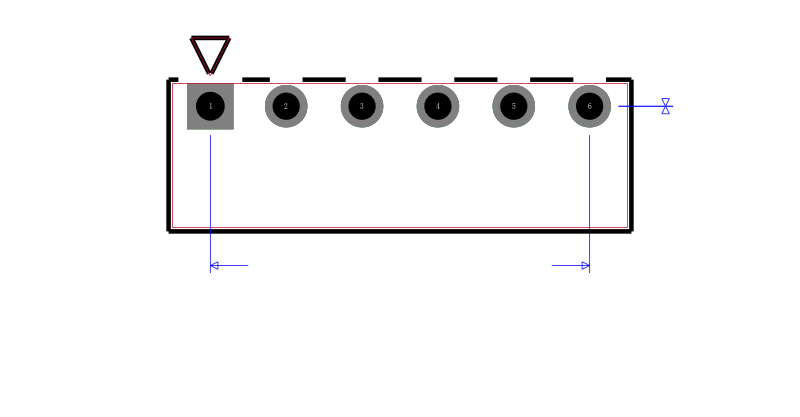

22-28-8062封装图

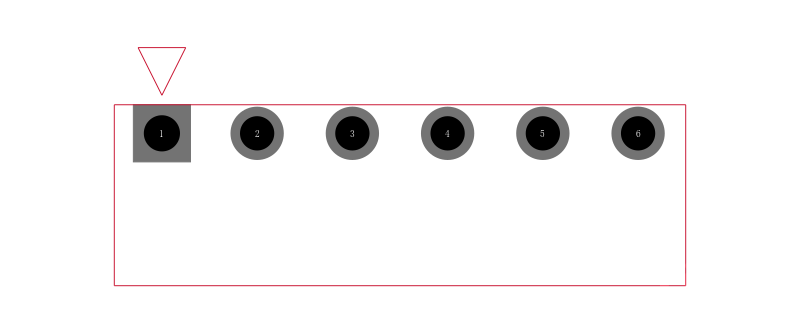

22-28-8062封装焊盘图
在线购买22-28-8062
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 22-28-8062 | Molex 莫仕 | 2.54毫米（ .100“ ）间距KK®头，分离式，直角式表面焊接， 6电路， 0.38μm （ 15μ ”），金（Au ）选择性镀层，配合针脚长度6.20毫米（ 0.244 “ ） 2.54mm .100" Pitch KK® Header, Breakaway, Right Angle Surface Mount Compatible, 6 Circuits, 0.38μm 15μ" Gold Au Selective Plating, Mating Pin Length 6.20mm .244" | 搜索库存 |
替代型号22-28-8062
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 22-28-8062 品牌： Molex 莫仕 封装： 6Contact 2.54mm Male | 当前型号 | 2.54毫米（ .100“ ）间距KK®头，分离式，直角式表面焊接， 6电路， 0.38μm （ 15μ ”），金（Au ）选择性镀层，配合针脚长度6.20毫米（ 0.244 “ ） 2.54mm .100" Pitch KK® Header, Breakaway, Right Angle Surface Mount Compatible, 6 Circuits, 0.38μm 15μ" Gold Au Selective Plating, Mating Pin Length 6.20mm .244" | 当前型号 |
| 型号： 22-28-8063 品牌： 莫仕 封装： 6Contact 2.54mm Male | 完全替代 | 2.54毫米（ .100“ ）间距KK接头，分离式，直角式表面焊接， 6电路 2.54mm .100" Pitch KK Header, Breakaway, Right Angle Surface Mount Compatible, 6 Circuits | 22-28-8062和22-28-8063的区别 |
| 型号： 22-28-8065 品牌： 莫仕 封装： Male 6Position | 完全替代 | 2.54毫米（ .100“ ）间距KK®头，分离式，直角式表面焊接， 6电路， 0.76μm （ 30μ ”），金（Au ）选择性镀层，配合针脚长度8.23毫米（ .324 “ ） 2.54mm .100" Pitch KK® Header, Breakaway, Right Angle Surface Mount Compatible, 6 Circuits, 0.76μm 30μ" Gold Au Selective Plating, Mating Pin Length 8.23mm .324" | 22-28-8062和22-28-8065的区别 |
| 型号： 22-28-8060 品牌： 莫仕 封装： 6Contact 2.54mm Male | 类似代替 | MOLEX 22-28-8060 针座, 直角型, 6路 | 22-28-8062和22-28-8060的区别 |
