22-28-4081
数据手册.pdfMolex(莫仕)
电子元器件分类
22-28-4081中文资料参数规格
技术参数
触点数 8
极性 Male
触点电镀 Tin
额定电压DC 250 V
额定电流 4.00 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 8
易燃性等级 UL 94 V-0
针脚数 8
拔插次数 25
额定电流Max 4A/触头
工作温度Max 80 ℃
工作温度Min -40 ℃
额定电压Max 500 V
接触电阻Max 20 mΩ
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 20.3 mm
宽度 2.49 mm
高度 10.42 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Brass
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Bag
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
22-28-4081引脚图与封装图

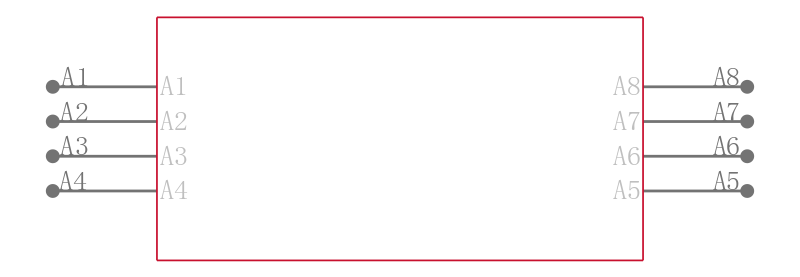

22-28-4081引脚图
22-28-4081封装图

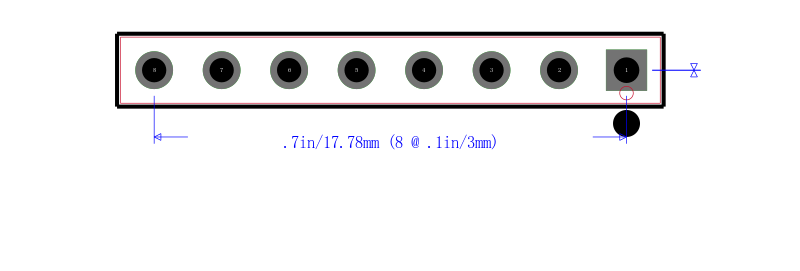

22-28-4081封装焊盘图
在线购买22-28-4081
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 22-28-4081 | Molex 莫仕 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 8回路，锡（Sn ）镀层，配合针脚长度8.13毫米（ 0.320 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 8 Circuits, Tin Sn Plating, Mating Pin Length 8.13mm .320 | 搜索库存 |
替代型号22-28-4081
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 22-28-4081 品牌： Molex 莫仕 封装： | 当前型号 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 8回路，锡（Sn ）镀层，配合针脚长度8.13毫米（ 0.320 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 8 Circuits, Tin Sn Plating, Mating Pin Length 8.13mm .320 | 当前型号 |
| 型号： 22-28-4080 品牌： 莫仕 封装： Male 8Contact 8Position | 完全替代 | MOLEX 22-28-4080 板至板连接器, 针座, 8路, 1排 | 22-28-4081和22-28-4080的区别 |
| 型号： 22-28-4082 品牌： 莫仕 封装： 8Contact 2.54mm Male | 完全替代 | 集管和线壳 BREAKAWAY HDR VERT 8 | 22-28-4081和22-28-4082的区别 |
| 型号： 0022284080 品牌： 莫仕 封装： Male | 完全替代 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 8回路，锡（Sn ）镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 8 Circuits, Tin Sn Plating, Mating Pin Length 6.09mm .240 | 22-28-4081和0022284080的区别 |
