2-1986711-4

2-1986711-4

数据手册.pdf
TE Connectivity(泰科) 连接器与适配器

5mm 每排P数:24 排数:1

24 接线板 - 线至板 水平,带板 0.197"(5.00mm) 通孔


得捷:
TERM BLK 24P SIDE ENTRY 5MM PCB


立创商城:
5mm 每排P数:24 排数:1


贸泽:
Fixed Terminal Blocks 5.0MM S/E SPRING 24P SCREWLESS TERM BLOCK


艾睿:
Conn Terminal Block 24 POS 5mm Solder ST Thru-Hole 16A/Contact


安富利:
SCREWLESS, SW,24P,5.0 PCB


Verical:
Conn Terminal Block 24 POS 5mm Solder ST Thru-Hole 16A/Contact


Newark:
# AMP - TE CONNECTIVITY  2-1986711-4  SCREWLESS, SW,24P,5.0 PCB New


MASTER:
SPRING TYPE. SIDE WIRE ENTRY TERMINAL BLOCK SIDE STACKABLE


Online Components:
SCREWLESS, SW,24P,5.0 PCB


Electro Sonic:
SCREWLESS, SW,24P,5.0 PCB


2-1986711-4中文资料参数规格
技术参数

触点数 24

线规 12AWG ~ 30AWG

触点电镀 Tin, Tin over Copper

额定电流 16 A

绝缘电阻 1000 MΩ

排数 1

电路数 24

易燃性等级 UL 94 V-0

针脚数 24

额定电流Max 16A/触头

工作温度Max 110 ℃

工作温度Min -40 ℃

额定电压Max 300 V

额定电压 300 V

工作电压Max 300 V

封装参数

安装方式 Through Hole

封装 -

外形尺寸

高度 14.45 mm

封装 -

物理参数

外壳颜色 Green

颜色 Green

触点材质 Copper Alloy

工作温度 -40℃ ~ 110℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

2-1986711-4引脚图与封装图

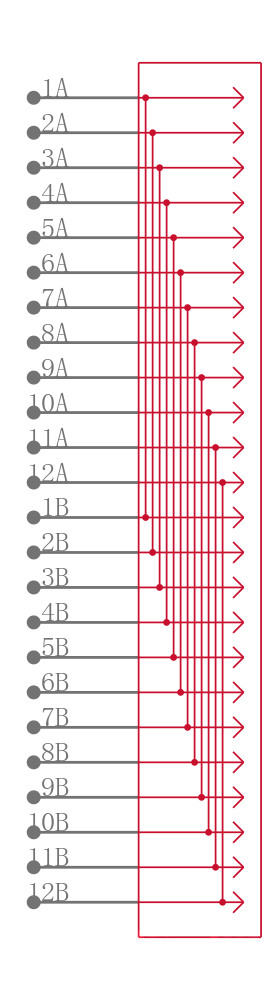

2-1986711-4引脚图

2-1986711-4引脚图

2-1986711-4封装图

2-1986711-4封装图

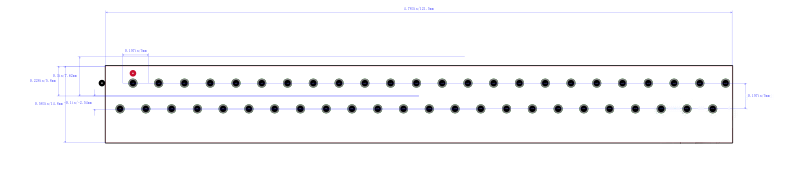

2-1986711-4封装焊盘图

2-1986711-4封装焊盘图

在线购买2-1986711-4
型号 制造商 描述 购买
2-1986711-4 TE Connectivity 泰科 5mm 每排P数:24 排数:1 搜索库存
