2-534998-0中文资料参数规格
技术参数
触点数 40
触点电镀 Gold, Tin Lead
额定电流 2.00 A
绝缘电阻 5000 MΩ
排数 2
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 40
接触电阻 12.0 mΩ
额定电流Max 2A/触头
工作温度Max 105 ℃
工作温度Min -65 ℃
额定电压Max 333 VAC
接触电阻Max 12 mΩ
封装参数
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
外形尺寸
长度 50.8 mm
宽度 5.03 mm
高度 6.73 mm
封装 -
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -65℃ ~ 105℃
外壳材质 Thermoplastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 -
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
ELV标准 Compliant
海关信息
ECCN代码 EAR99
HTS代码 8536694040
2-534998-0引脚图与封装图

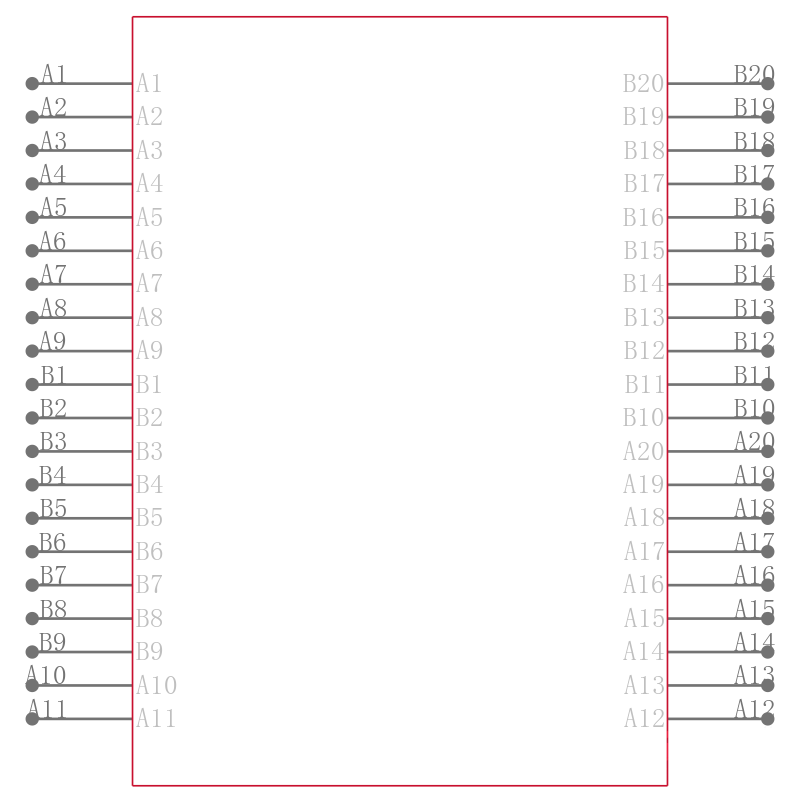

2-534998-0引脚图

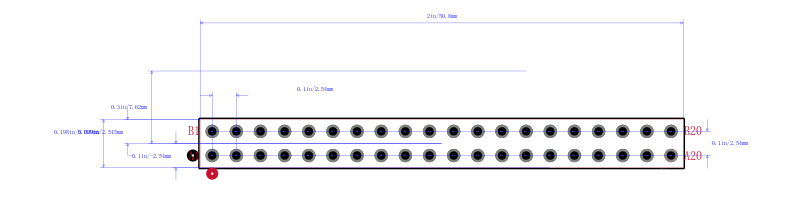

2-534998-0封装图
2-534998-0封装焊盘图
