Molex(莫仕) 连接器与适配器

MOLEX  22-28-4064  板至板连接器, 针座, 6路, 1排

KK® 254 Connector System

Ideal for board-to-board and wire-to-board low-power and signal applications, KK® 254 connectors provide a flexible design and cost-saving solutions for a variety of applications. Signal application KK® 254 connectors are ideal for use in industries such as automotive, medical and consumer, delivering up to 5.0A and 250V per circuit in a 2.54mm centerline pitch. Dual-cantilever terminals offer a square-post contact area that interfaces with the male pin header through a spring-like contact. Available in 22 to 30 AWG wire, an optional box-style dual-cantilevered terminal is optimal for high-vibration applications.

Headers are available in single-row, unshrouded, through-hole PCB termination styles in solid and breakaway varieties. A friction lock is available for a more secure mating interface. KK 254 PCB receptacles are available in right-angle, top-entry and board-through configurations. Housings have built-in polarization features and are available in UL 94V-2 and UL 94V-0 nylons.

22-28-4064中文资料参数规格
技术参数

触点数 6

极性 Male

触点电镀 Gold

额定电压DC 250 V

额定电流 4.00 A

排数 1

灼热丝测试标准 Non-Compliant

无卤素状态 Not Low Halogen

方向 Vertical

电路数 6

易燃性等级 UL 94 V-0

针脚数 6

额定电流Max 4A/触头

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 15.2 mm

宽度 2.49 mm

高度 10.42 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 0℃ ~ 75℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用 车用, 通信与网络, 医用, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

22-28-4064引脚图与封装图

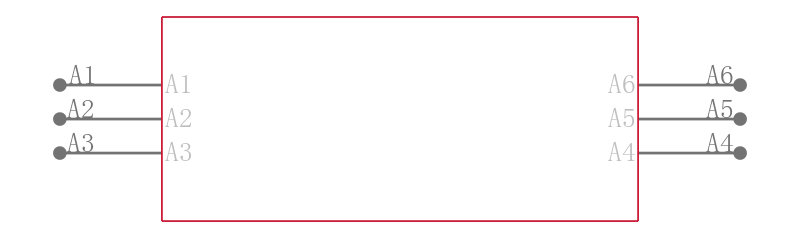

22-28-4064引脚图

22-28-4064引脚图

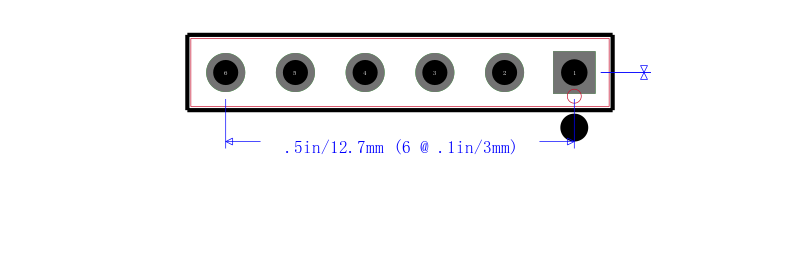

22-28-4064封装图

22-28-4064封装图

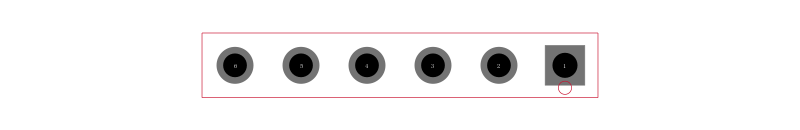

22-28-4064封装焊盘图

22-28-4064封装焊盘图

在线购买22-28-4064
型号 制造商 描述 购买
22-28-4064 Molex 莫仕 MOLEX  22-28-4064  板至板连接器, 针座, 6路, 1排 搜索库存
替代型号22-28-4064
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 22-28-4064

品牌： Molex 莫仕

封装： Male 6Contact 6Position

当前型号

MOLEX  22-28-4064  板至板连接器, 针座, 6路, 1排

当前型号

型号： 22-28-4066

品牌： 莫仕

封装：

完全替代

2.54毫米（ .100 ）间距KK®头，分离式，立式， 6电路， 0.76μm （ 30μ ），金（Au ）选择性镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 6 Circuits, 0.76μm 30μ Gold Au Selective Plating, Mating Pin Length 6.09mm .240

22-28-4064和22-28-4066的区别

型号： 22-28-4067

品牌： 莫仕

封装： Male 6Position

完全替代

2.54毫米（ .100 ）间距KK®头，分离式，立式， 6电路， 0.76μm （ 30μ ），金（Au ）选择性镀层，配合针脚长度8.13毫米（ 0.320 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 6 Circuits, 0.76μm 30μ Gold Au Selective Plating, Mating Pin Length 8.13mm .320

22-28-4064和22-28-4067的区别

型号： 22-28-4065

品牌： 莫仕

封装： 6Contact 2.54mm Male

完全替代

2.54毫米（ .100 ）间距KK®头，分离式，立式， 6电路， 0.38μm （ 15μ ），金（Au ）选择性镀层，配合针脚长度7.49毫米（ 0.295 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 6 Circuits, 0.38μm 15μ Gold Au Selective Plating, Mating Pin Length 7.49mm .295

22-28-4064和22-28-4065的区别
