26-60-5050

26-60-5050

数据手册.pdf
Molex(莫仕) 连接器

MOLEX  26-60-5050  线至板连接器, 直角, KK 41792系列, 5 触点, 针座, 3.96 mm, 通孔安装, 1 排

90° 管座，41792 系列

与 2139、3069、6442 和 41695 系列外壳以及 2145 和 41815 系列 PC 板配用。


欧时:
### 90° 管座，41792 系列与 2139、3069、6442 和 41695 系列外壳以及 2145 和 41815 系列 PC 板连接器配用。 ### 3.96mm Molex KK 系列通用系统电压 | 250 V 交流或直流 ---|--- 通用系统电流 | 7 A（单电路），5A 系列 2145 绝缘电阻 | 最低 1000 MΩ 触点电阻 | 10 mΩ（最大值） 额定温度 | -40°C 至 +105°C（磷青铜触点）   | -40°C 至 +80°C（黄铜触点） 引脚尺寸 | 1.1mm 方形 建议印刷电路板孔径 | 1.7mm


e络盟:
线至板连接器, 直角, 3.96 mm, 5 触点, 针座, KK 41792系列, 通孔安装, 1 排


Allied Electronics:
Headers; R/A PCB HDR 5P TIN FRICTION LOCK


Jameco:
Connector Wire to Board Header 5 Position 3.96mm Solder Right Angle Thru-Hole Bag


安富利:
Conn Wire to Board HDR 5 POS 3.96mm Solder RA Thru-Hole Bag


Chip1Stop:
Conn Wire to Board HDR 5 POS 3.96mm Solder RA Thru-Hole KK® Bag


Newark:
# MOLEX  26-60-5050  Wire-To-Board Connector, 3.96 mm, 5 Contacts, Header, KK 41792 Series, Through Hole, 1 Rows


MASTER:
Conn Wire to Board HDR 5 POS 3.96mm Solder RA Thru-Hole KK® Bag


26-60-5050中文资料参数规格
技术参数

触点数 5

极性 Male

触点电镀 Tin

额定电压DC 250 V

额定电压AC 250 V

额定电流 7 A

绝缘电阻 50.0 GΩ

排数 1

灼热丝测试标准 Non-Compliant

无卤素状态 Not Low Halogen

方向 Right Angle

电路数 5

易燃性等级 UL 94 V-0

针脚数 5

接触电阻 6.00 mΩ

拔插次数 25

工作温度Max 75 ℃

工作温度Min 0 ℃

额定电压 250 V

封装参数

安装方式 Through Hole

引脚间距 3.96 mm

外形尺寸

长度 19.66 mm

宽度 20.14 mm

高度 10.01 mm

引脚间距 3.96 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Brass

材质 Polyester

工作温度 0℃ ~ 75℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bag

制造应用 Power Management, Signal Processing, 电源管理, 数据/计算, 信号处理, 通信与网络, 消费电子产品, 工业, 车用, 医用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

HTS代码 8536694040

26-60-5050引脚图与封装图

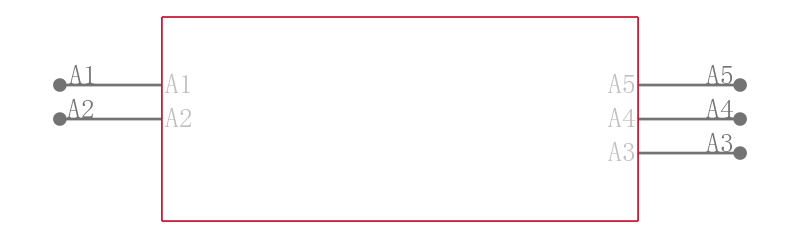

26-60-5050引脚图

26-60-5050引脚图

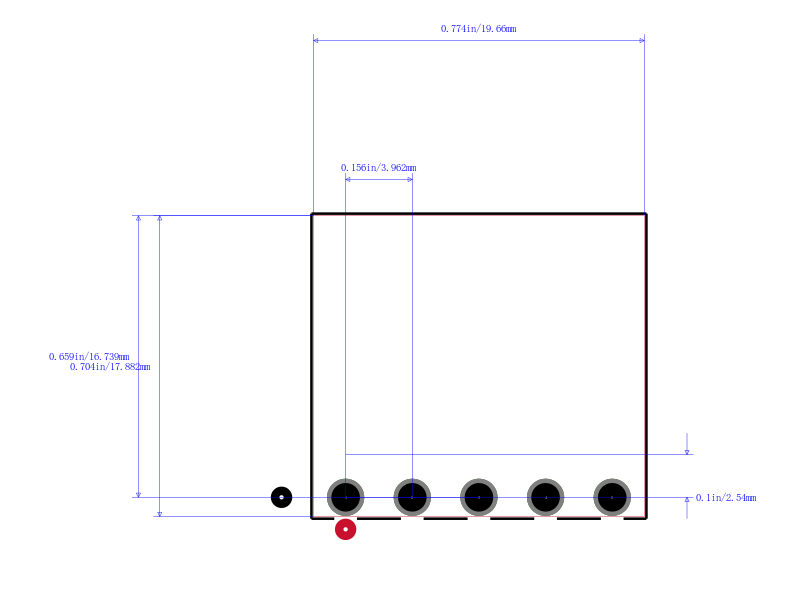

26-60-5050封装图

26-60-5050封装图

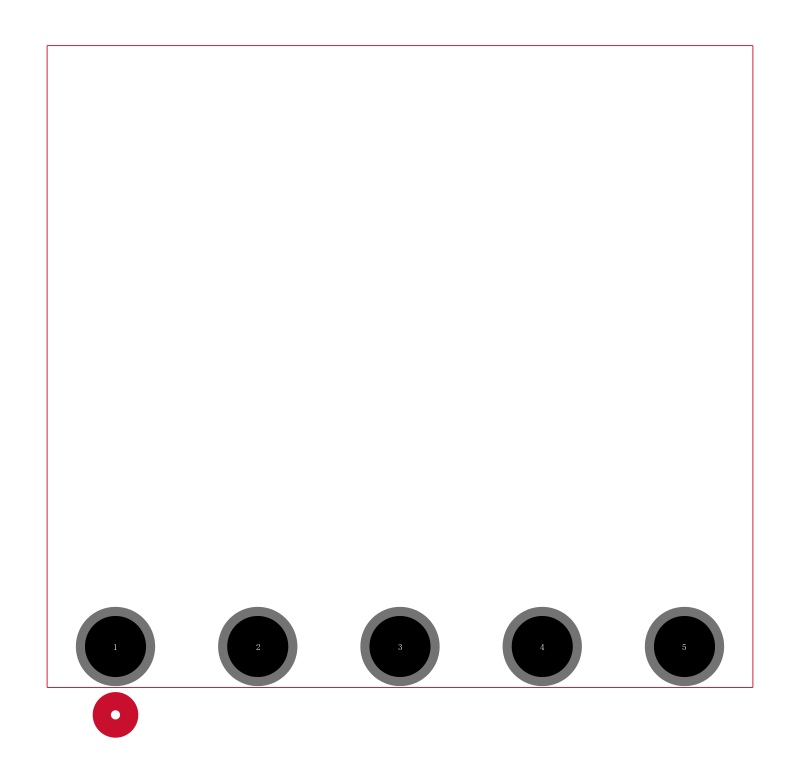

26-60-5050封装焊盘图

26-60-5050封装焊盘图

在线购买26-60-5050
型号 制造商 描述 购买
26-60-5050 Molex 莫仕 MOLEX  26-60-5050  线至板连接器, 直角, KK 41792系列, 5 触点, 针座, 3.96 mm, 通孔安装, 1 排 搜索库存
替代型号26-60-5050
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 26-60-5050

品牌： Molex 莫仕

封装： 5Contact 3.96mm Male

当前型号

MOLEX  26-60-5050  线至板连接器, 直角, KK 41792系列, 5 触点, 针座, 3.96 mm, 通孔安装, 1 排

当前型号

型号： 26-61-5050

品牌： 莫仕

封装： 5Contact 3.96mm Male

类似代替

3.96毫米（ .156 “ ）间距KK®固体头，直角，用摩擦锁， 5电路，金（Au ）镀层 3.96mm .156" Pitch KK® Solid Header, Right Angle, with Friction Lock, 5 Circuits, Gold Au Plating

26-60-5050和26-61-5050的区别

型号： 640389-5

品牌： 泰科

封装： 5Contact 3.96mm Male

功能相似

TE Connectivity MTA-156 摩擦锁定针座MTA-156 摩擦锁定管座，具有 UL94V-0 白色聚酯外壳。 这些 MTA-156 的摩擦锁定管座提供直向和直角柱式样式，并具有镀锡或镀金触点： 部件号 X-640445-X 直向，方柱，镀锡，带 3.18 mm 长焊接尾线。 部件号 X-641208-X 直向，方柱，30 μm 镀金，带 3.18 mm 长焊接尾线。 部件号 X-641119-X 直向，方柱，15 μm 镀金，带 3.18 mm 长焊接尾线。 部件号 X-640388-X 直向，圆柱，镀锡，带 3.18 mm 长焊接尾线。 部件号 X-644752-X 直向，方柱，镀锡，带 4.45 mm 长焊接尾线。 部件号 X-644753-X 直向，圆柱，镀锡，带 4.45 mm 长焊接尾线。 部件号 X-640387-X 后弯直角，方柱，镀锡，带 3.18 mm 长焊接尾线。 部件号 X-640389-X 前弯直角，方柱，镀锡，带 3.18 mm 长焊接尾线。 部件号 XX-641210-X 前弯直角，方柱，30μm 镀金，带 3.18 mm 长焊接尾线。 部件号 X-641937-X 直向，方柱，镀锡，带 3.18 mm 长焊接尾线。### 认可UL 28476 和 CSA LR190### 3.96mm TE Connectivity MTA大量端接组件 MTA 连接器，用于在一个 0.156in. 3.96mm 节距上实现多路内部印刷电路板连接，可针对几乎所有电缆线束显著降低工作量。 提供生产工具，允许将连接器快速装配到离散电线上。一步式组件和可堆叠终端 插座外壳按电线尺寸进行颜色编码 预装触点 维修简便 技术规格 --- 套筒 |   材料 | 尼龙 触点材料 | 磷青铜 电镀 | 锡 易燃性等级 | UL94V-2 管座 |   材料 | 聚酯 触点材料 | 铜合金 电镀 | 锡 易燃性等级 | UL94V-0 工作电压（V 交流） | 250 最大额定电流 A | 5 最大触点电阻 mΩ | 初始 3 工作温度 °C | \- 55 至 +105

26-60-5050和640389-5的区别
