22-28-4185
数据手册.pdfMolex(莫仕)
连接器与适配器
22-28-4185中文资料参数规格
技术参数
触点数 18
极性 Male
触点电镀 Gold
额定电流 4 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 18
针脚数 18
额定电压 250 V
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 45.7 mm
宽度 2.49 mm
高度 2.29 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Brass
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Bulk
制造应用 汽车，通用，医疗，电信
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
22-28-4185引脚图与封装图
22-28-4185引脚图

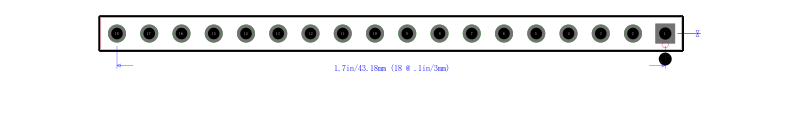

22-28-4185封装图
22-28-4185封装焊盘图
在线购买22-28-4185
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 22-28-4185 | Molex 莫仕 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 18电路， 0.38μm （ 15μ ），金（Au ）选择性镀层，配合针脚长度7.49毫米（ 0.295 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 18 Circuits, 0.38μm 15μ Gold Au Selective Plating, Mating Pin Length 7.49mm .295 | 搜索库存 |
替代型号22-28-4185
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 22-28-4185 品牌： Molex 莫仕 封装： Male 18Position | 当前型号 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 18电路， 0.38μm （ 15μ ），金（Au ）选择性镀层，配合针脚长度7.49毫米（ 0.295 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 18 Circuits, 0.38μm 15μ Gold Au Selective Plating, Mating Pin Length 7.49mm .295 | 当前型号 |
| 型号： 22-28-4188 品牌： 莫仕 封装： | 完全替代 | Conn Unshrouded Header HDR 18POS 2.54mm Solder ST Thru-Hole KK‚® Bag | 22-28-4185和22-28-4188的区别 |
| 型号： 22-28-4187 品牌： 莫仕 封装： | 完全替代 | Conn Unshrouded Header HDR 18POS 2.54mm Solder ST Thru-Hole KK‚® Bag | 22-28-4185和22-28-4187的区别 |
| 型号： 22-28-4186 品牌： 莫仕 封装： | 完全替代 | Conn Header 18POS .100 Vert Gold | 22-28-4185和22-28-4186的区别 |
