22-28-4127
数据手册.pdfMolex(莫仕)
连接器与适配器
22-28-4127中文资料参数规格
技术参数
触点数 12
极性 Male
触点电镀 Gold
额定电流 4.00 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 12
针脚数 12
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 30.5 mm
宽度 2.49 mm
高度 2.29 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Tin
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Bulk
制造应用 汽车，通用，医疗，电信
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
22-28-4127引脚图与封装图

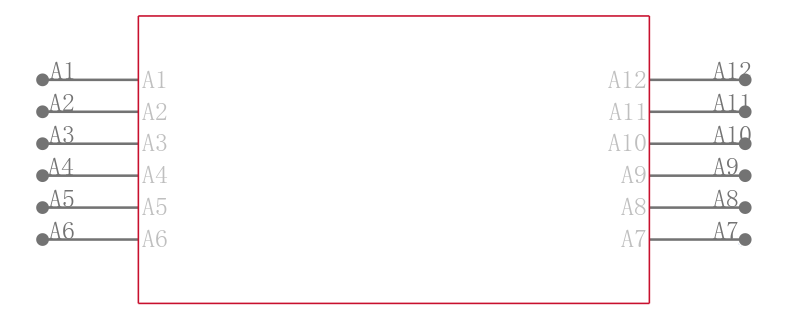

22-28-4127引脚图

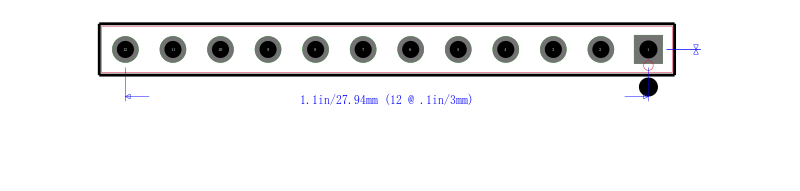

22-28-4127封装图
22-28-4127封装焊盘图
在线购买22-28-4127
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 22-28-4127 | Molex 莫仕 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 12电路， 0.76μm （ 30μ ），金（Au ）选择性电镀 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 12 Circuits, 0.76μm 30μ Gold Au Selective Plating | 搜索库存 |
替代型号22-28-4127
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 22-28-4127 品牌： Molex 莫仕 封装： Male 12Position | 当前型号 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 12电路， 0.76μm （ 30μ ），金（Au ）选择性电镀 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 12 Circuits, 0.76μm 30μ Gold Au Selective Plating | 当前型号 |
| 型号： 22-28-4126 品牌： 莫仕 封装： Male 12Position | 完全替代 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 12电路， 0.76μm （ 30μ ），金（Au ）选择性镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 12 Circuits, 0.76μm 30μ Gold Au Selective Plating, Mating Pin Length 6.09mm .240 | 22-28-4127和22-28-4126的区别 |
| 型号： 22-28-4120 品牌： 莫仕 封装： Male 12Contact 12Position | 功能相似 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 12电路，锡（Sn ）镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 12 Circuits, Tin Sn Plating, Mating Pin Length 6.09mm .240 | 22-28-4127和22-28-4120的区别 |
| 型号： 22-28-4130 品牌： 莫仕 封装： Male 13Position | 功能相似 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 13电路，锡（Sn ）镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 13 Circuits, Tin Sn Plating, Mating Pin Length 6.09mm .240 | 22-28-4127和22-28-4130的区别 |
