22-28-4125

22-28-4125

数据手册.pdf
Molex(莫仕) 连接器与适配器

2.54毫米（ .100 ）间距KK®头，分离式，立式， 12电路， 0.38μm （ 15μ ），金（Au ）选择性镀层，配合针脚长度7.49毫米（ 0.295 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 12 Circuits, 0.38μm 15μ Gold Au Selective Plating, Mating Pin Length 7.49mm .295

Connector Header position


得捷:
KK 100 HDR ASSY BKWY 12 CKT 15 S


贸泽:
Headers & Wire Housings 12CKT VERT HDR


艾睿:
Conn Unshrouded Header HDR 12 POS 2.54mm Solder ST Thru-Hole KK® Bag


Chip1Stop:
Conn Unshrouded Header HDR 12 POS 2.54mm Solder ST Thru-Hole KK® Bag


Verical:
Conn Unshrouded Header HDR 12 POS 2.54mm Solder ST Top Entry Thru-Hole KK® Bag


MASTER:
Conn Unshrouded Header HDR 12 POS 2.54mm Solder ST Thru-Hole KK® Bag


22-28-4125中文资料参数规格
技术参数

触点数 12

极性 Male

触点电镀 Gold

额定电压DC 250 V

额定电流 4 A

排数 1

灼热丝测试标准 Non-Compliant

无卤素状态 Not Low Halogen

方向 Vertical

电路数 12

易燃性等级 UL 94 V-0

针脚数 12

拔插次数 100

额定电流Max 4A/触头

工作温度Max 80 ℃

工作温度Min -40 ℃

额定电压Max 500 V

额定电压 250 V

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 30.48 mm

宽度 2.49 mm

高度 9.78 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Brass

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用 汽车，通用，医疗，电信

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

22-28-4125引脚图与封装图

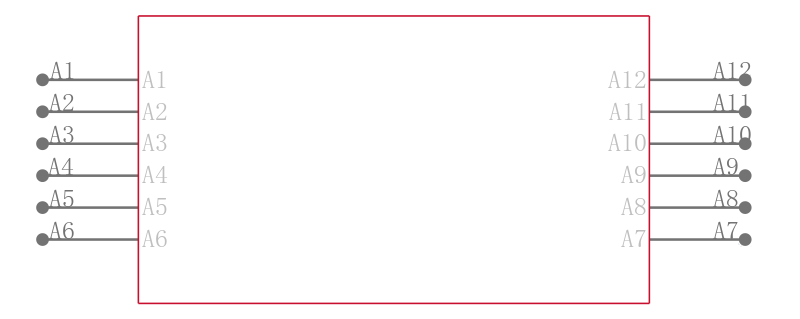

22-28-4125引脚图

22-28-4125引脚图

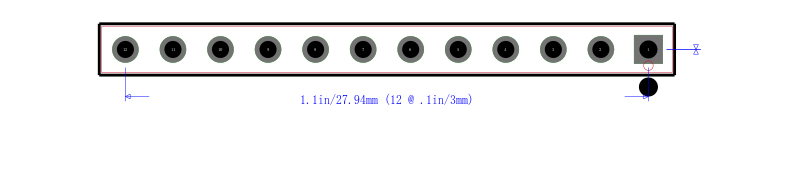

22-28-4125封装图

22-28-4125封装图

22-28-4125封装焊盘图

22-28-4125封装焊盘图

在线购买22-28-4125
型号 制造商 描述 购买
22-28-4125 Molex 莫仕 2.54毫米（ .100 ）间距KK®头，分离式，立式， 12电路， 0.38μm （ 15μ ），金（Au ）选择性镀层，配合针脚长度7.49毫米（ 0.295 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 12 Circuits, 0.38μm 15μ Gold Au Selective Plating, Mating Pin Length 7.49mm .295 搜索库存
替代型号22-28-4125
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 22-28-4125

品牌： Molex 莫仕

封装： Male 12Position

当前型号

2.54毫米（ .100 ）间距KK®头，分离式，立式， 12电路， 0.38μm （ 15μ ），金（Au ）选择性镀层，配合针脚长度7.49毫米（ 0.295 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 12 Circuits, 0.38μm 15μ Gold Au Selective Plating, Mating Pin Length 7.49mm .295

当前型号

型号： 22-28-4123

品牌： 莫仕

封装： 12Contact 2.54mm Male

完全替代

2.54毫米（ .100 ）间距KK®头，分离式，立式， 12电路， 0.38μm （ 15μ ），金（Au ）选择性镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 12 Circuits, 0.38μm 15μ Gold Au Selective Plating, Mating Pin Length 6.09mm .240

22-28-4125和22-28-4123的区别

型号： 22-28-4120

品牌： 莫仕

封装： Male 12Contact 12Position

类似代替

2.54毫米（ .100 ）间距KK®头，分离式，立式， 12电路，锡（Sn ）镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 12 Circuits, Tin Sn Plating, Mating Pin Length 6.09mm .240

22-28-4125和22-28-4120的区别

型号： TSW-112-07-G-S

品牌： 申泰电子

封装： Male 12Contact 12Position

功能相似

SAMTEC  TSW-112-07-G-S  板至板连接, 单路, TSW系列, 12 触点, 针座, 2.54 mm, 通孔安装, 1 排

22-28-4125和TSW-112-07-G-S的区别
