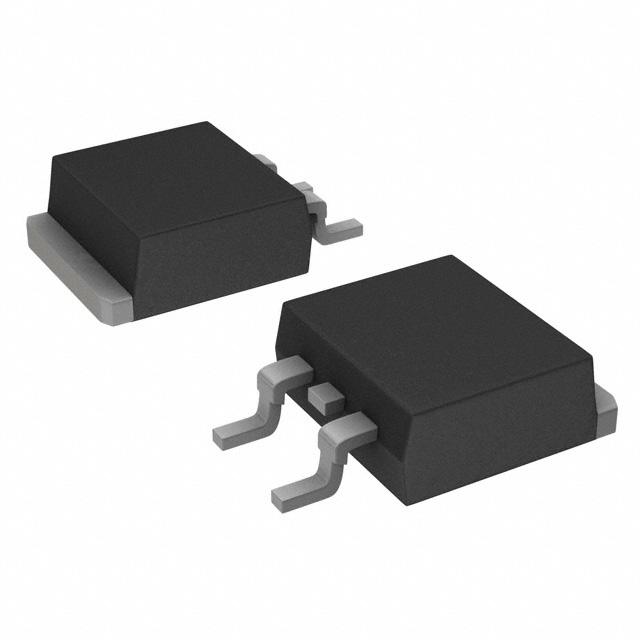

2SK2503TL
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
2SK2503TL中文资料参数规格
技术参数
额定电压DC 60.0 V
额定电流 5.00 A
漏源极电阻 170 mΩ
极性 N-Channel
耗散功率 20 W
漏源极电压Vds 60 V
漏源击穿电压 60.0 V
连续漏极电流Ids 5.00 A
上升时间 20 ns
输入电容Ciss 520pF @10VVds
额定功率Max 20 W
下降时间 20 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 20W Tc
封装参数
安装方式 Surface Mount
引脚数 3
封装 TO-252-3
外形尺寸
长度 6.5 mm
宽度 5.5 mm
高度 2.3 mm
封装 TO-252-3
物理参数
工作温度 150℃ TJ
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
2SK2503TL引脚图与封装图
暂无图片
在线购买2SK2503TL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 2SK2503TL | ROHM Semiconductor 罗姆半导体 | 4V驱动N沟道MOS FET硅N沟道MOS FET特性硅N沟道MOS FET低导通电阻开关速度快宽SOA（安全工作区）4V驱动驱动电路可以很简单并行使用容易 | 搜索库存 |
替代型号2SK2503TL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 2SK2503TL 品牌： ROHM Semiconductor 罗姆半导体 封装： SOT-428 N-Channel 60V 5A 170mΩ | 当前型号 | 4V驱动N沟道MOS FET硅N沟道MOS FET特性硅N沟道MOS FET低导通电阻开关速度快宽SOA（安全工作区）4V驱动驱动电路可以很简单并行使用容易 | 当前型号 |
| 型号： STP55NF06 品牌： 意法半导体 封装： TO-220 N-Channel 60V 50A 18mΩ | 功能相似 | MOSFET 晶体管，STMicroelectronics | 2SK2503TL和STP55NF06的区别 |
| 型号： STP60NF06 品牌： 意法半导体 封装： TO-220 N-Channel 60V 60A 16mΩ | 功能相似 | STMICROELECTRONICS STP60NF06 晶体管, MOSFET, N沟道, 60 A, 60 V, 16 mohm, 10 V, 2 V | 2SK2503TL和STP60NF06的区别 |
| 型号： STP80NF10 品牌： 意法半导体 封装： TO-220 N-Channel 100V 80A 15mΩ | 功能相似 | N 通道 STripFET™ II，STMicroelectronicsSTripFET™ MOSFET，带宽击穿电压范围，可提供超低栅极电话和低接通电阻。### MOSFET 晶体管，STMicroelectronics | 2SK2503TL和STP80NF10的区别 |
