281279-1
数据手册.pdfTE Connectivity(泰科)
连接器与适配器
281279-1中文资料参数规格
技术参数
触点数 10
触点电镀 Tin, Gold
排数 2
方向 Right Angle
易燃性等级 UL 94 V-0
针脚数 10
封装参数
安装方式 Through Hole
物理参数
外壳颜色 Black
颜色 Black
触点材质 Brass
外壳材质 Thermoplastic
其他
产品生命周期 Superseded
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
281279-1引脚图与封装图
281279-1引脚图
281279-1封装图

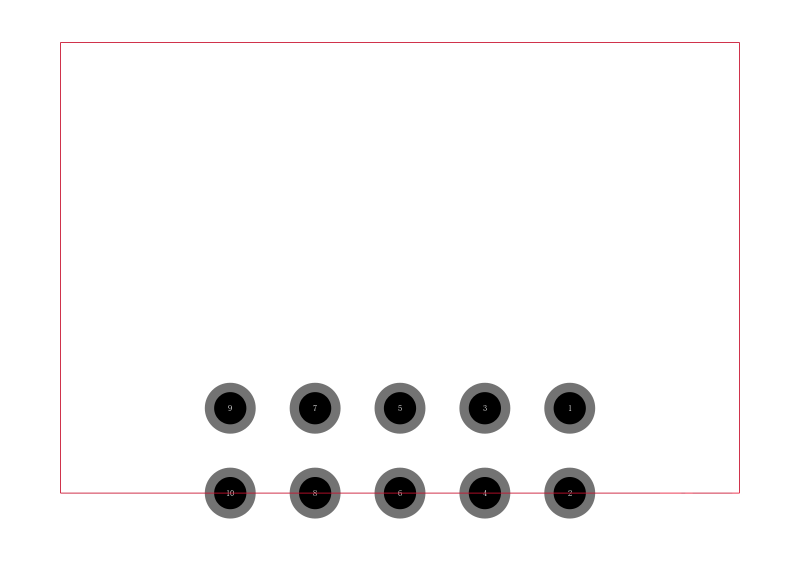

281279-1封装焊盘图
替代型号281279-1
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 281279-1 品牌： TE Connectivity 泰科 封装： | 当前型号 | 集管和线壳 AMP-LATCH HDR LP RA 10P 30AU | 当前型号 |
| 型号： 1-827746-0 品牌： 泰科 封装： | 完全替代 | TE Connectivity AMP-Latch 带状电缆管座连接器AMP-Latch 带状电缆管座连接器，带 2.54mm 中心线。 部件号 X-1761681-X 和 X-1761679-X 是薄型，带中心和军事极化 部件号 X-176133-X 是薄型，带中心极化和双极化杆 部件号 X-827745-X 和 X-827746-X 是薄型，无极化 部件号 X-828581-X 和 X-88582-X 是标准型面，带中心和双极化 部件号 X-828584-X、X-828586-X、X-828588-X 和 X-828590-X 是标准型面，带闩锁和中心、双极化 部件号 X-1761606-X 是薄型，带闩锁和中心、军事极化 部件号 X-1761603-X、X-1761605-X 和 X-28172X-X 是薄型，带中心极化### TE Connectivity AMP-Latch IDC 带状电缆连接器 | 281279-1和1-827746-0的区别 |
| 型号： 281279-2 品牌： 泰科 封装： | 完全替代 | 集管和线壳 AMP-LATCH HDR LP RA 10P 15AU | 281279-1和281279-2的区别 |
| 型号： 5103310-1 品牌： 泰科 封装： 10Contact 2.54mm Male | 功能相似 | AMP FROM TE CONNECTIVITY 5103310-1 线至板连接器, AMP-LATCH系列, 10 触点, 针座, 2.54 mm, 通孔安装, 2 排 | 281279-1和5103310-1的区别 |
