2-1634689-6

2-1634689-6

数据手册.pdf

AMP FROM TE CONNECTIVITY  2-1634689-6  线至板连接器, 直角, AMP-LATCH系列, 26 触点, 针座, 2.54 mm, 通孔安装, 2 排

AMP-Latch 薄型盒式带状电缆管座

配接商业性能凸缘极化插座的印刷电路板安装薄型插头

提供直向和直角类型

长度 7.6 +（线路 x 1.27）mm


得捷:
CONN HEADER R/A 26POS 2.54MM


欧时:
2-1634689-6 - TE Connectivity PCB 针座 26路 2.54mm节距 2排 直角, 焊接端接, 通孔


e络盟:
线至板连接器, 直角, 2.54 mm, 26 触点, 针座, AMP-LATCH系列, 通孔安装, 2 排


艾睿:
Conn Shrouded Header 4 Sides HDR 26 POS 2.54mm Solder RA Thru-Hole


Allied Electronics:
2.54mm Pitch 26 Way 2 Row Right Angle PCB Header; Solder Termination


Chip1Stop:
Conn Shrouded Header HDR 26 POS 2.54mm Solder RA Thru-Hole


Verical:
Conn Shrouded Header 4 Sides HDR 26 POS 2.54mm Solder RA Thru-Hole


MASTER:
Conn Shrouded Header HDR 26 POS 2.54mm Solder RA Thru-Hole


Online Components:
Conn Shrouded Header HDR 26 POS 2.54mm Solder RA Thru-Hole


Electro Sonic:
Conn Shrouded Header HDR 26 POS 2.54mm Solder RA Thru-Hole


2-1634689-6中文资料参数规格
技术参数

触点数 26

极性 Male

触点电镀 Gold, Tin, Tin over Nickel

额定电流 3 A

绝缘电阻 5000 MΩ

排数 2

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 26

额定电流Max 3A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 26

引脚间距 2.54 mm

外形尺寸

高度 9 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

材质 Polyester

工作温度 -40℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Superseded

制造应用 -, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

HTS代码 8536694040

2-1634689-6引脚图与封装图

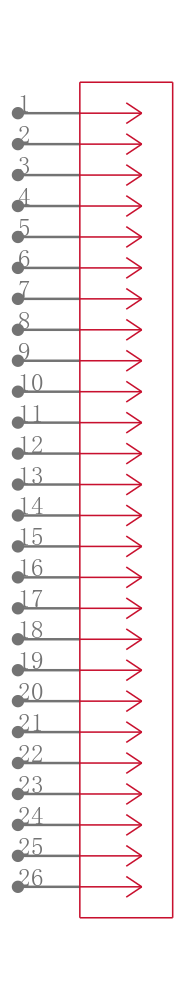

2-1634689-6引脚图

2-1634689-6引脚图

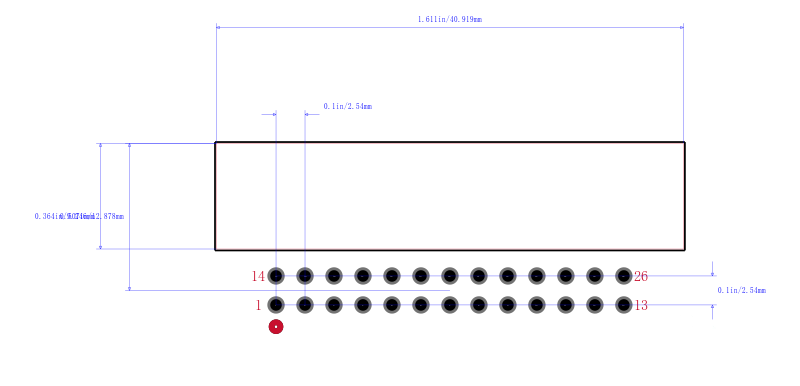

2-1634689-6封装图

2-1634689-6封装图

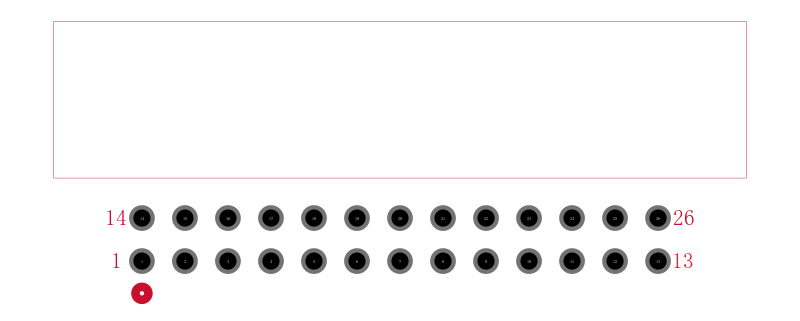

2-1634689-6封装焊盘图

2-1634689-6封装焊盘图

在线购买2-1634689-6
型号 制造商 描述 购买
2-1634689-6 TE Connectivity 泰科 AMP FROM TE CONNECTIVITY  2-1634689-6  线至板连接器, 直角, AMP-LATCH系列, 26 触点, 针座, 2.54 mm, 通孔安装, 2 排 搜索库存
替代型号2-1634689-6
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 2-1634689-6

品牌： TE Connectivity 泰科

封装：

当前型号

AMP FROM TE CONNECTIVITY  2-1634689-6  线至板连接器, 直角, AMP-LATCH系列, 26 触点, 针座, 2.54 mm, 通孔安装, 2 排

当前型号

型号： 75867-105LF

品牌： 安费诺

封装： Male

类似代替

AMPHENOL FCI 75867-105LF Wire-To-Board Connector, 2.54mm, 26Contacts, Header, Quickie Series, Through Hole, 2Rows

2-1634689-6和75867-105LF的区别

型号： 5103310-6

品牌： 泰科

封装： 26Contact 2.54mm Male

功能相似

TE Connectivity AMP-Latch 2.54 mm 薄型带状电缆插头连接器，中心和双极化AMP-Latch 薄型印刷电路板垂直和直角安装带状电缆引脚针座连接器，具有 2.54 x 2.54mm 中心和双极化中心线，可与带状电缆插座连接器配接。 这些 AMP-Latch 2.54mm 电缆针座连接器由 UL 94V-0 等级黑色玻璃填充热塑性塑料制成。 部件号 X-5104338-X 为垂直安装，具有用于印刷电路板固定的弯曲焊接尾线和 0.00038 镀薄金触点。 部件号 X-5104340-X 为直角安装，具有用于印刷电路板固定的弯曲焊接尾线和 0.00038 镀薄金触点。 部件号 X-5103308-X 和 103308-X 为垂直安装，具有 0.00038 镀薄金触点 部件号 X-5103309-X 和 103309-X 为垂直安装，具有 0.00076 镀薄金触点 部件号 X-5103310-X 为直角安装，具有 0.00038 镀薄金触点 部件号 X-5103311-X 和 103311-X 为直角安装，具有 0.00076 镀薄金触点 这些 AMP-Latch 薄型印刷电路板引脚针座可配接接有 AMPMODU 电线和印刷电路板安装插座、Novo 插座以及 609、622 和 636 系列母插座连接器 ### TE Connectivity AMP-Latch IDC 带状电缆连接器

2-1634689-6和5103310-6的区别
