2124-H
数据手册.pdf
Bourns J.W. Miller
伯恩斯
被动器件
2124-H中文资料参数规格
技术参数
额定电流 1.3 A
容差 ±15 %
电感 559.2µH, 1000µH OCL
屏蔽 No
测试频率 1 kHz
电阻DC） ≤400 mΩ
电阻DC Max 400 mΩ
封装参数
安装方式 Through Hole
封装 Radial
外形尺寸
高度 11.4 mm
直径 21.8 mm
封装 Radial
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Obsolete
包装方式 Bulk
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
2124-H引脚图与封装图
2124-H引脚图

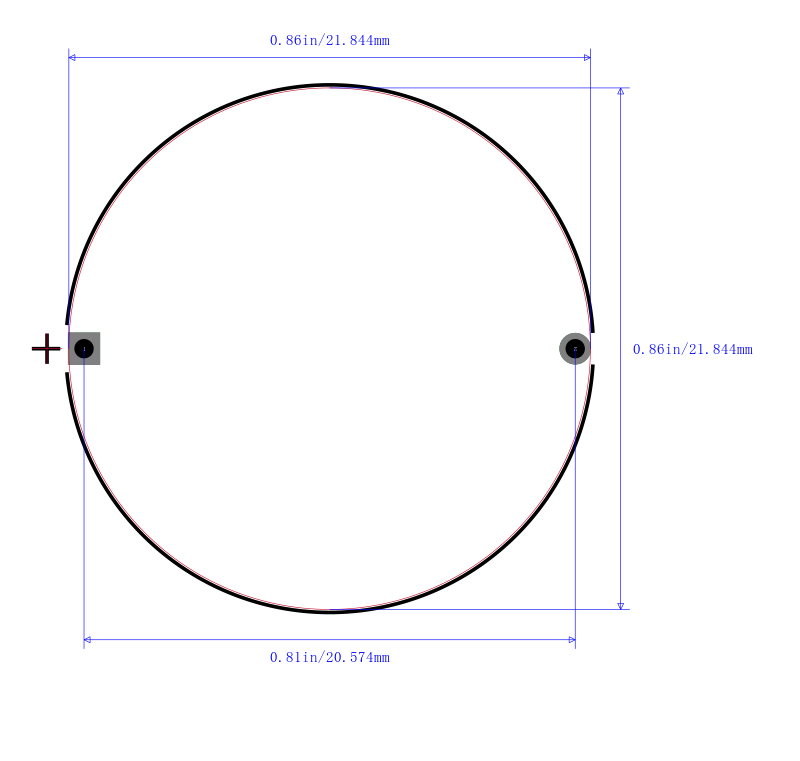

2124-H封装图

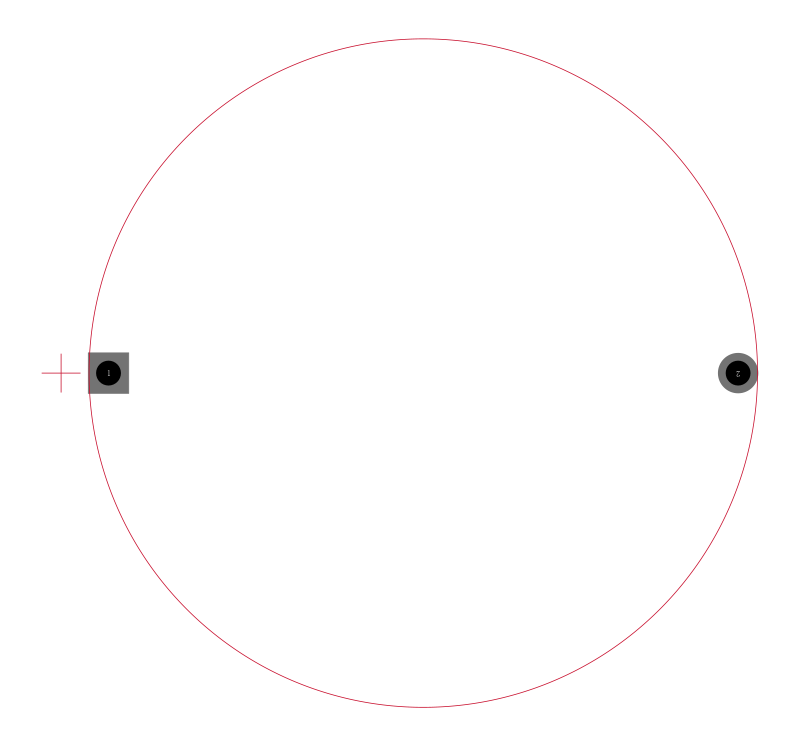

2124-H封装焊盘图
在线购买2124-H
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 2124-H | Bourns J.W. Miller 伯恩斯 | Inductor High Current Toroid 1000uH/559.2uH 15% 1kHz 1.3A 400mOhm DCR RDL | 搜索库存 |
替代型号2124-H
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 2124-H 品牌： Bourns J.W. Miller 伯恩斯 封装： Radial 1mH | 当前型号 | Inductor High Current Toroid 1000uH/559.2uH 15% 1kHz 1.3A 400mOhm DCR RDL | 当前型号 |
| 型号： 2124-H-RC 品牌： 伯恩斯 封装： Radial 1mH 1.3A | 类似代替 | BOURNS JW MILLER 2124-H-RC 环形线圈变压器, 1.3A | 2124-H和2124-H-RC的区别 |
