2SCR544RTL中文资料参数规格
技术参数
频率 300 MHz
额定功率 1 W
针脚数 3
极性 NPN
耗散功率 1 W
击穿电压集电极-发射极 80 V
集电极最大允许电流 1.5A
最小电流放大倍数hFE 120 @100mA, 3V
额定功率Max 1 W
直流电流增益hFE 120
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 1000 mW
封装参数
安装方式 Surface Mount
引脚数 3
封装 TSMT-3
外形尺寸
封装 TSMT-3
物理参数
工作温度 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 PB free
2SCR544RTL引脚图与封装图

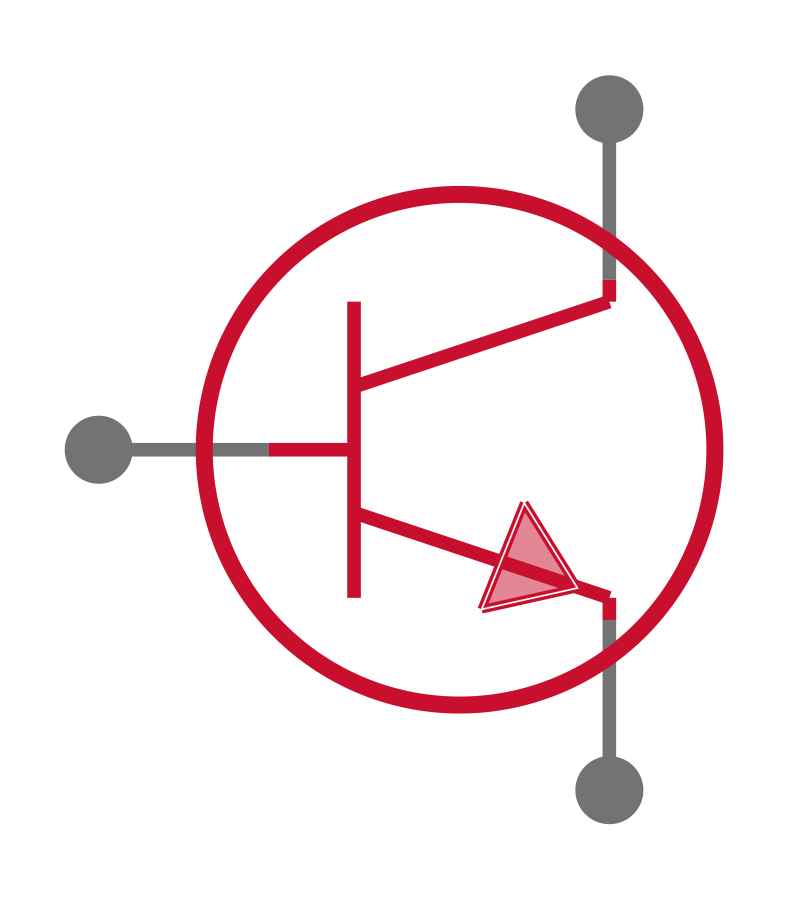

2SCR544RTL引脚图

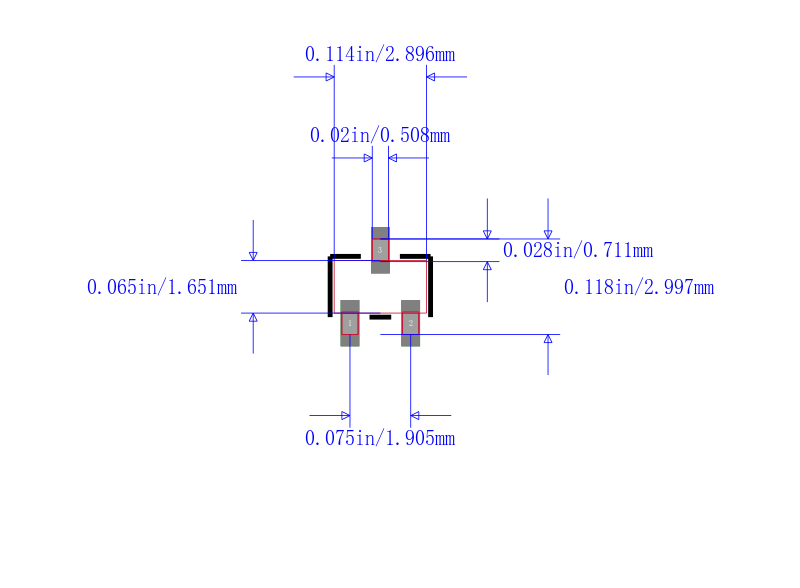

2SCR544RTL封装图

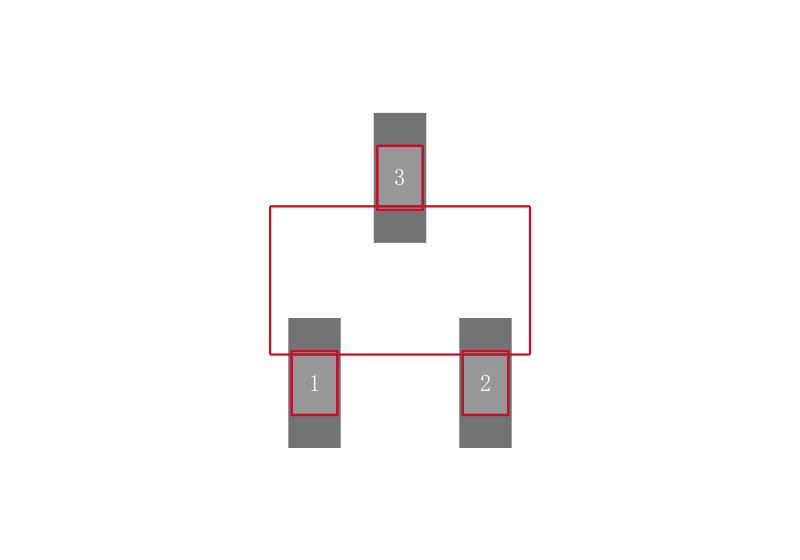

2SCR544RTL封装焊盘图
在线购买2SCR544RTL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 2SCR544RTL | ROHM Semiconductor 罗姆半导体 | 单晶体管 双极, NPN, 80 V, 500 mW, 2.5 A, 120 hFE | 搜索库存 |
替代型号2SCR544RTL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 2SCR544RTL 品牌： ROHM Semiconductor 罗姆半导体 封装： TSMT NPN | 当前型号 | 单晶体管 双极, NPN, 80 V, 500 mW, 2.5 A, 120 hFE | 当前型号 |
| 型号： 2SCR544DTL 品牌： 罗姆半导体 封装： CPT NPN | 功能相似 | CPT NPN 80V 2.5A | 2SCR544RTL和2SCR544DTL的区别 |
