2SD2114KT146W中文资料参数规格
技术参数
频率 350 MHz
额定电压DC 20.0 V
额定电流 500 mA
额定功率 0.2 W
极性 NPN
耗散功率 0.2 W
增益频宽积 350 MHz
击穿电压集电极-发射极 20 V
集电极最大允许电流 0.5A
最小电流放大倍数hFE 820
最大电流放大倍数hFE 1200 @10mA, 3V
额定功率Max 200 mW
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 200 mW
封装参数
安装方式 Surface Mount
引脚数 3
封装 SOT-23-3
外形尺寸
长度 2.9 mm
宽度 1.8 mm
高度 1.2 mm
封装 SOT-23-3
物理参数
材质 Silicon
工作温度 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
2SD2114KT146W引脚图与封装图

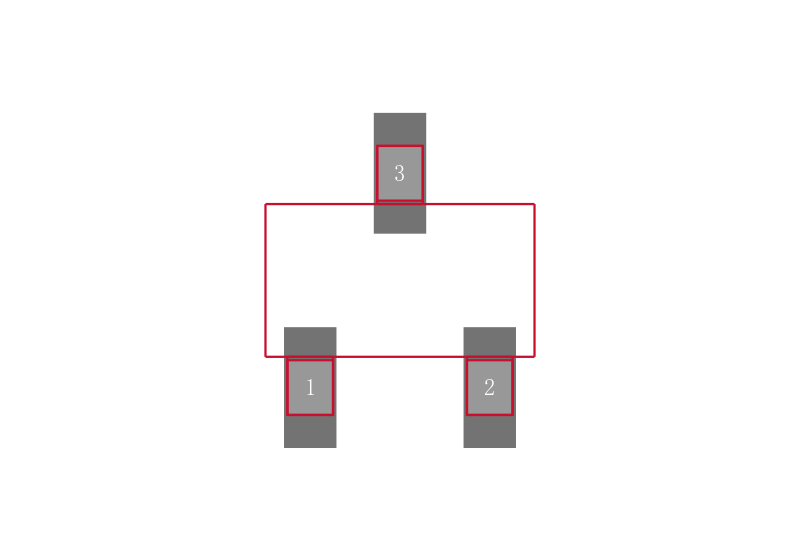

2SD2114KT146W引脚图

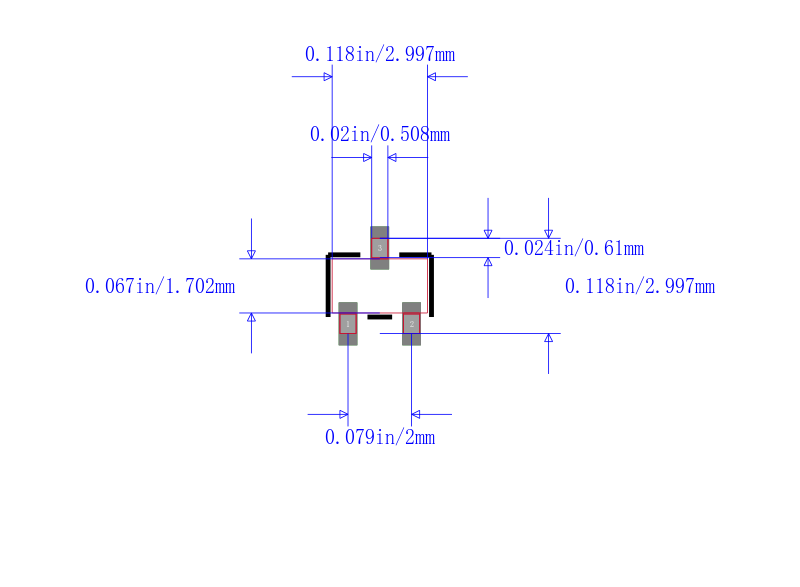

2SD2114KT146W封装图
2SD2114KT146W封装焊盘图
