2SA1579T106R
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
2SA1579T106R中文资料参数规格
技术参数
频率 140 MHz
额定电压DC -120 V
额定电流 -50.0 mA
针脚数 3
极性 PNP
耗散功率 200 mW
击穿电压集电极-发射极 120 V
集电极最大允许电流 0.05A
最小电流放大倍数hFE 180 @2mA, 6V
最大电流放大倍数hFE 560
额定功率Max 200 mW
直流电流增益hFE 180
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 200 mW
封装参数
安装方式 Surface Mount
引脚数 3
封装 SOT-323
外形尺寸
宽度 1.25 mm
封装 SOT-323
物理参数
工作温度 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
2SA1579T106R引脚图与封装图

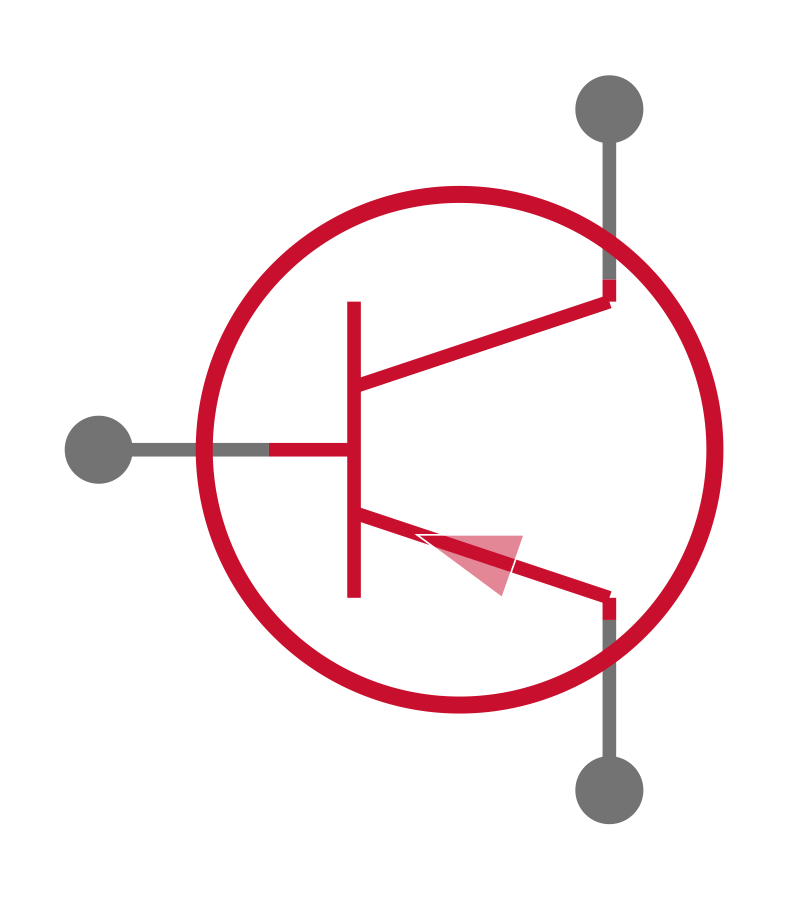

2SA1579T106R引脚图

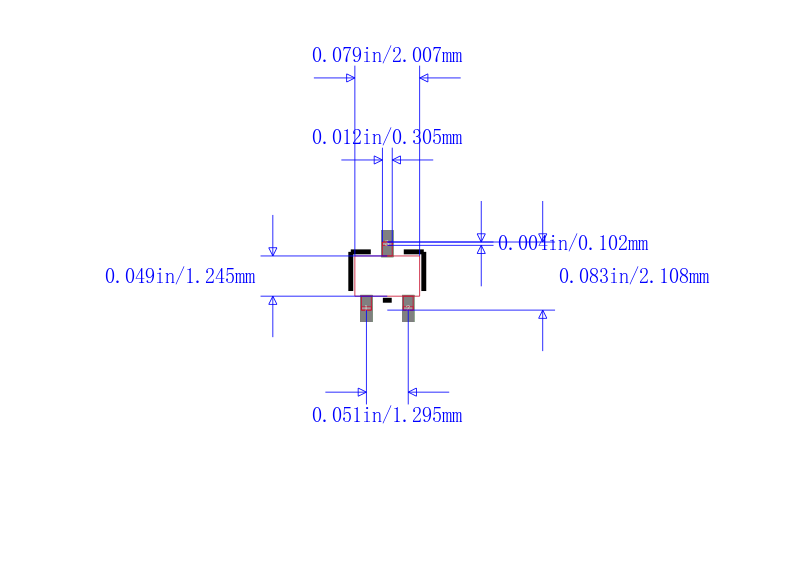

2SA1579T106R封装图

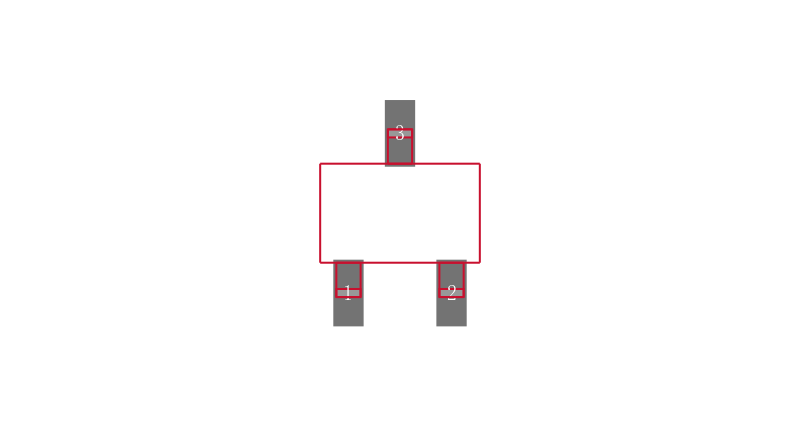

2SA1579T106R封装焊盘图
