2SC5663T2L
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
2SC5663T2L中文资料参数规格
技术参数
频率 320 MHz
额定电压DC 12.0 V
额定电流 500 mA
极性 N-Channel, NPN
耗散功率 150 mW
增益频宽积 320 MHz
集电极击穿电压 15.0 V
击穿电压集电极-发射极 12 V
集电极最大允许电流 0.5A
最小电流放大倍数hFE 270 @10mA, 2V
最大电流放大倍数hFE 680
额定功率Max 150 mW
工作温度Max 150 ℃
工作温度Min 55 ℃
耗散功率Max 150 mW
封装参数
安装方式 Surface Mount
引脚数 3
封装 VMT-3
外形尺寸
长度 1.2 mm
宽度 0.8 mm
高度 0.5 mm
封装 VMT-3
物理参数
工作温度 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
2SC5663T2L引脚图与封装图

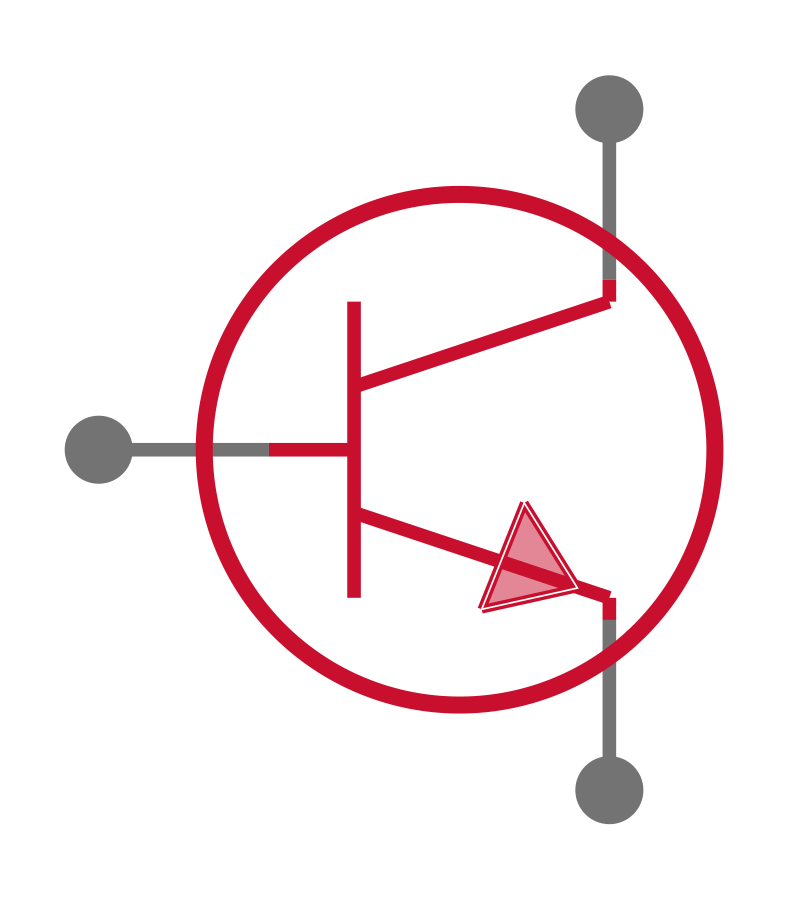

2SC5663T2L引脚图

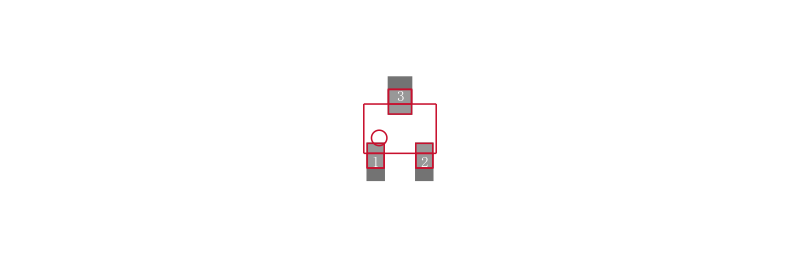

2SC5663T2L封装图

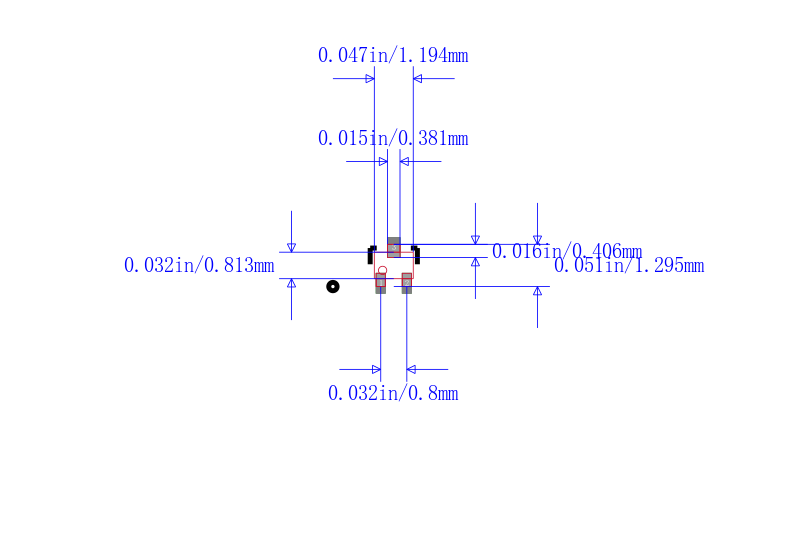

2SC5663T2L封装焊盘图
在线购买2SC5663T2L
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 2SC5663T2L | ROHM Semiconductor 罗姆半导体 | 2SC5663 系列 12 V 0.5 A 表面贴装 NPN 低频率 晶体管 - VMT-3 | 搜索库存 |
替代型号2SC5663T2L
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 2SC5663T2L 品牌： ROHM Semiconductor 罗姆半导体 封装： VMT N-Channel 12V 500mA 150mW | 当前型号 | 2SC5663 系列 12 V 0.5 A 表面贴装 NPN 低频率 晶体管 - VMT-3 | 当前型号 |
| 型号： 2SC6036G0L 品牌： 松下 封装： SOT-723 NPN | 功能相似 | 2SC6036G0L NPN三极管 15V 500mA/0.5A 200MHz 270~680 250mV/0.25V sot-723 marking/标记 4U 通用放大器 | 2SC5663T2L和2SC6036G0L的区别 |
| 型号： 2SC603600L 品牌： 松下 封装： SSSMini3-F1 NPN 12V 500mA | 功能相似 | SSSMini3-F1 NPN 12V 0.5A | 2SC5663T2L和2SC603600L的区别 |
