2SC4097T106Q
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
2SC4097T106Q中文资料参数规格
技术参数
频率 250 MHz
额定电压DC 32.0 V
额定电流 500 mA
极性 NPN
耗散功率 0.2 W
击穿电压集电极-发射极 32 V
集电极最大允许电流 0.5A
最小电流放大倍数hFE 120 @10mA, 3V
最大电流放大倍数hFE 390
额定功率Max 200 mW
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 200 mW
封装参数
安装方式 Surface Mount
引脚数 3
封装 SC-70-3
外形尺寸
长度 2.1 mm
宽度 1.35 mm
高度 0.9 mm
封装 SC-70-3
物理参数
材质 Silicon
工作温度 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
2SC4097T106Q引脚图与封装图

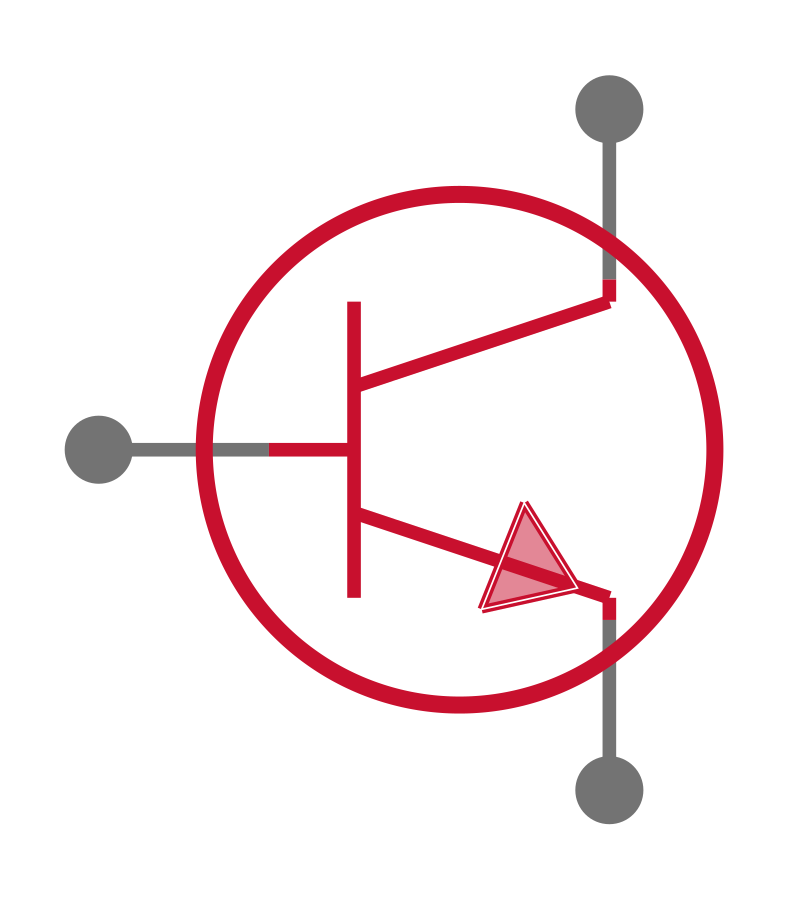

2SC4097T106Q引脚图

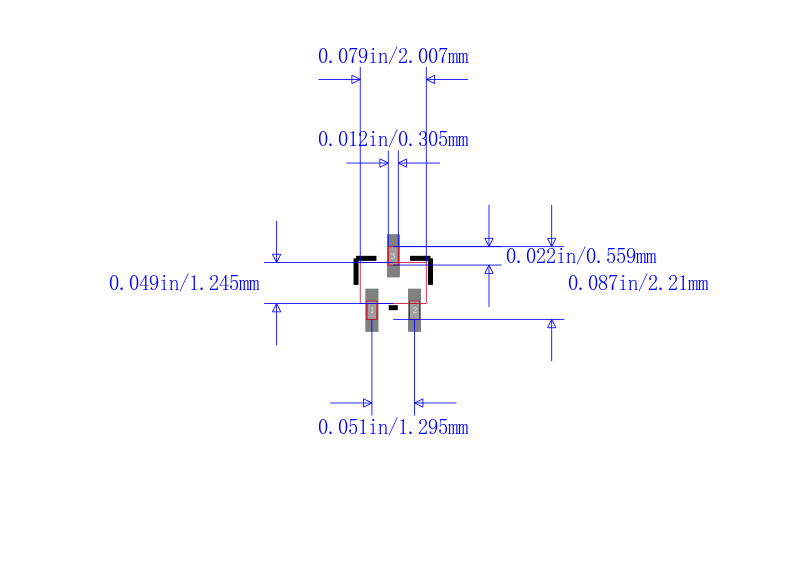

2SC4097T106Q封装图

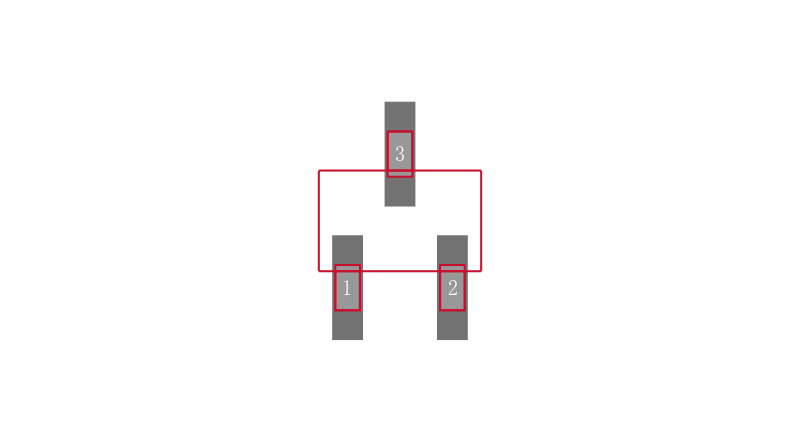

2SC4097T106Q封装焊盘图
在线购买2SC4097T106Q
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 2SC4097T106Q | ROHM Semiconductor 罗姆半导体 | NPN 小信号晶体管，Rohm ### 双极晶体管，ROHM Semiconductor | 搜索库存 |
替代型号2SC4097T106Q
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 2SC4097T106Q 品牌： ROHM Semiconductor 罗姆半导体 封装： UMT3 NPN 32V 500mA | 当前型号 | NPN 小信号晶体管，Rohm### 双极晶体管，ROHM Semiconductor | 当前型号 |
| 型号： 2SC4097R 品牌： 罗姆半导体 封装： UMT NPN | 类似代替 | 晶体管| BJT | NPN | 32V V（ BR ） CEO | 500MA I（C ） | SC- 70 TRANSISTOR | BJT | NPN | 32V VBRCEO | 500MA IC | SC-70 | 2SC4097T106Q和2SC4097R的区别 |
| 型号： 2SC4097 品牌： 罗姆半导体 封装： SOT-323/SC-70/UMT3 NPN | 功能相似 | 2SC4097 NPN三极管 40V 500mA/0.5A 250MHz 120~270 600mV/0.6V SOT-323/SC-70/UMT3 marking/标记 CQ | 2SC4097T106Q和2SC4097的区别 |
