2N1893中文资料参数规格
技术参数
额定电压DC 120 V
额定电流 500 mA
针脚数 3
极性 NPN
耗散功率 800 mW
增益频宽积 70 MHz
集电极击穿电压 120 V
击穿电压集电极-发射极 80 V
最小电流放大倍数hFE 40 @150mA, 10V
最大电流放大倍数hFE 120
额定功率Max 800 mW
直流电流增益hFE 80
工作温度Max 175 ℃
工作温度Min 65 ℃
耗散功率Max 800 mW
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-5-3
外形尺寸
长度 9.4 mm
宽度 9.4 mm
高度 1.5 mm
封装 TO-5-3
物理参数
材质 Silicon
工作温度 175℃ TJ
其他
产品生命周期 Not Recommended for New Designs
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
2N1893引脚图与封装图

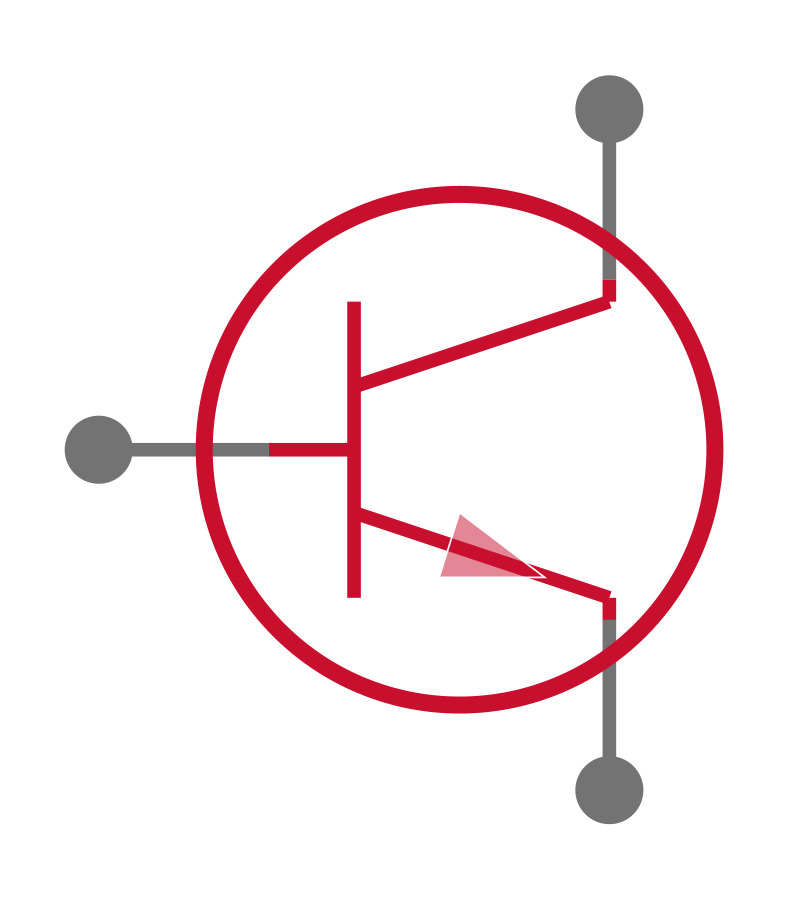

2N1893引脚图

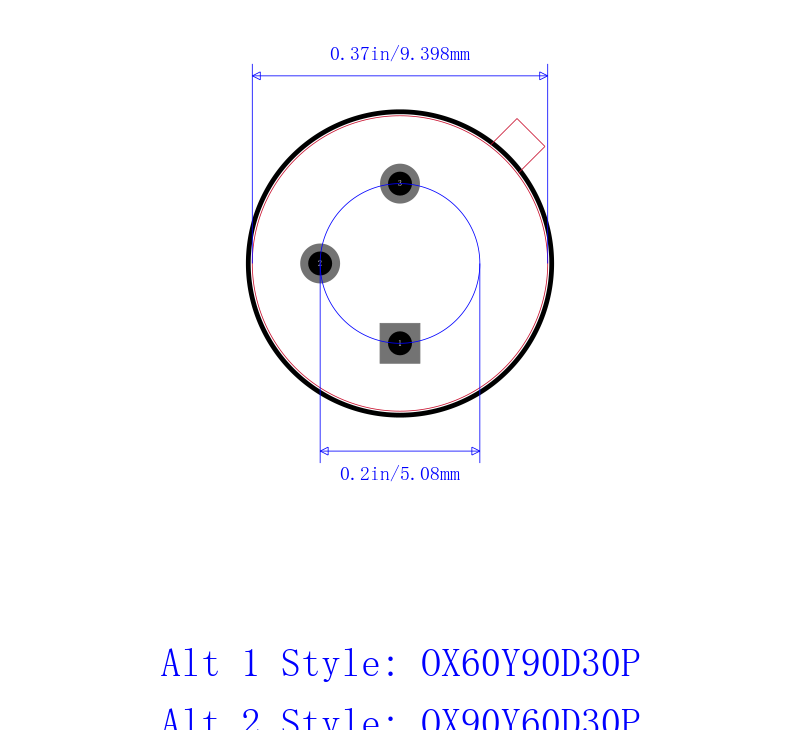

2N1893封装图
2N1893封装焊盘图
