25LC512T-E/SM

25LC512T-E/SM

数据手册.pdf
Microchip(微芯) 电子元器件分类

8 SOIJ 0.208英寸 卷盘 512K 64K

EEPROM Memory IC 512Kb 64K x 8 SPI 20MHz 8-SOIJ


得捷:
IC EEPROM 512KBIT SPI 8SOIJ


立创商城:
25LC512T-E/SM


贸泽:
电可擦除可编程只读存储器 512k 64KX8 2.5V SER EE EXT


e络盟:
EEPROM, 512 Kbit, 64K x 8位, 串行SPI, 20 MHz, SOIJ, 8 引脚


艾睿:
EEPROM Serial-SPI 512K-bit 64K x 8 3.3V/5V Automotive 8-Pin SOIJ T/R


Allied Electronics:
512k, 64K X 8 , 2.5V SER EE EXT8 SOIJ.208in T/R


安富利:
EEPROM Serial-SPI 512K-bit 64K x 8 3.3V/5V 8-Pin SOIJ T/R


Chip1Stop:
EEPROM Serial-SPI 512K-bit 64K x 8 3.3V/5V 8-Pin SOIJ T/R


25LC512T-E/SM中文资料参数规格
技术参数

针脚数 8

时钟频率 20 MHz

存取时间 50 ns

存取时间Max 50 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIJ-8

外形尺寸

长度 5.26 mm

宽度 5.25 mm

高度 1.98 mm

封装 SOIJ-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

25LC512T-E/SM引脚图与封装图

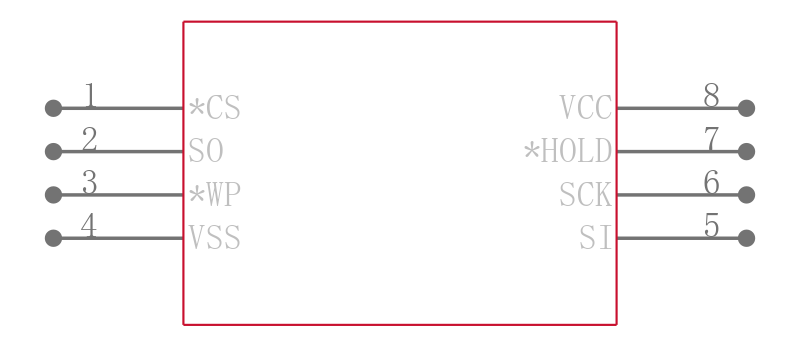

25LC512T-E/SM引脚图

25LC512T-E/SM引脚图

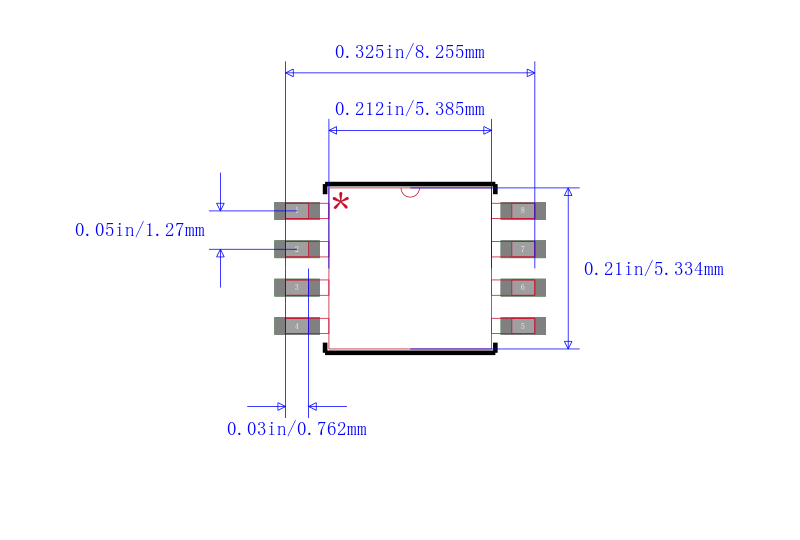

25LC512T-E/SM封装图

25LC512T-E/SM封装图

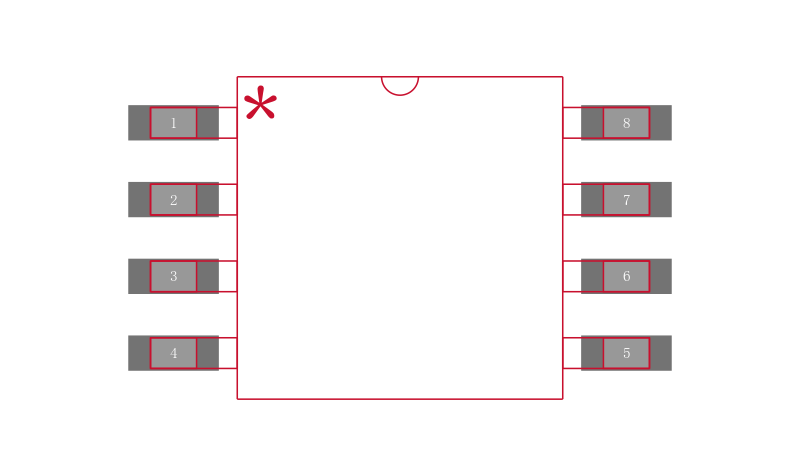

25LC512T-E/SM封装焊盘图

25LC512T-E/SM封装焊盘图

在线购买25LC512T-E/SM
型号 制造商 描述 购买
25LC512T-E/SM Microchip 微芯 8 SOIJ 0.208英寸 卷盘 512K 64K 搜索库存
替代型号25LC512T-E/SM
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 25LC512T-E/SM

品牌： Microchip 微芯

封装： 8SOIJ

当前型号

8 SOIJ 0.208英寸 卷盘 512K 64K

当前型号

型号： 25LC512-E/SM

品牌： 微芯

封装： SOIJ

完全替代

25AA512/25LC512 SPI 串行 EEPROMMicrochip 的 25AA512/25LC512 系列设备为 32K 位 SPI 串行 EEPROM，提供各种封装、温度和电源型号。 特点是页面、扇区和芯片擦除功能通常与基于闪存的产品相关联。 使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过“保持”引脚 HOLD 暂停，从而导致输入被忽略，通过芯片选择 CS 定义的更高优先级中断除外。### 特点20 MHz 最大时钟速度 字节和页面级写入操作（最长 5 ms）：无需擦除页面或扇区 128 字节页面 最大写入电流：5 mA @ 5.5V，20MHz 读取电流：10 mA @ 5.5V，20 MHz 待机电流：1μA @ 2.5V（深断电） 电子签名，用于设备 ID 自定时擦除和写入周期：页面擦除（5 ms 典型）、扇区擦除（10 ms/扇区，典型）和批量擦除（10 ms，典型） 扇区写入保护（16K 字节/扇区）：保护零个、1/4 个、1/2 个或所有阵列 内置写保护：电源开/关数据保护电路、写入启用闩锁、写保护引脚 耐受性：1 百万次擦除/写入周期 数据保留：>200 年 ESD 保护：>4000V ### EEPROM 串行存取 - Microchip

25LC512T-E/SM和25LC512-E/SM的区别

型号： 25LC512T-I/SN

品牌： 微芯

封装： SOIC-8 64000B 2.5V 20MHz 8Pin

功能相似

MICROCHIP  25LC512T-I/SN  芯片, 存储器, EEPROM, 512KB, 串行口 20MHZ SOIC-8, 整卷

25LC512T-E/SM和25LC512T-I/SN的区别
