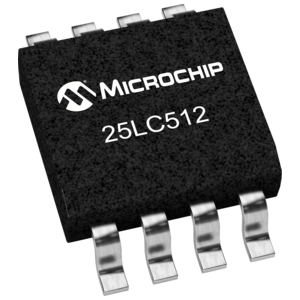

25LC512T-E/SN

25LC512T-E/SN

数据手册.pdf
Microchip(微芯) 主动器件

25LC512系列 512 Kb 64Kx8 I2C 串行总线 SOIC-8 电可擦除PROM 扩展温度 卷盘

EEPROM 存储器 IC 512Kb（64K x 8） SPI 8-SOIC


得捷:
IC EEPROM 512KBIT SPI 8SOIC


立创商城:
25LC512T-E/SN


贸泽:
电可擦除可编程只读存储器 512k 64KX8 2.5V SER EE EXT


艾睿:
EEPROM Serial-SPI 512K-bit 64K x 8 3.3V/5V Automotive 8-Pin SOIC N T/R


Allied Electronics:
512k, 64K X 8 , 2.5V SER EE EXT8 SOIC3.90mm.150in T/R


安富利:
EEPROM Serial-SPI 512K-bit 64K x 8 3.3V/5V 8-Pin SOIC N T/R


Chip1Stop:
EEPROM Serial-SPI 512K-bit 64K x 8 3.3V/5V Automotive 8-Pin SOIC N T/R


25LC512T-E/SN中文资料参数规格
技术参数

时钟频率 20 MHz

存取时间 50 ns

存取时间Max 50 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.9 mm

高度 1.25 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

25LC512T-E/SN引脚图与封装图

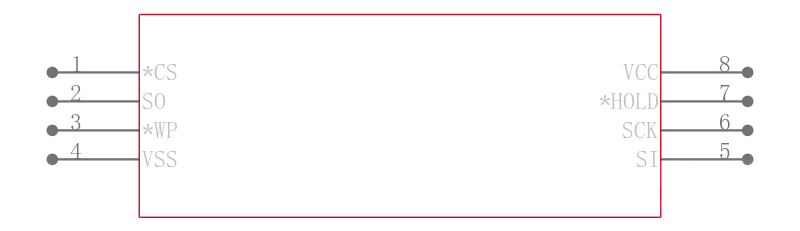

25LC512T-E/SN引脚图

25LC512T-E/SN引脚图

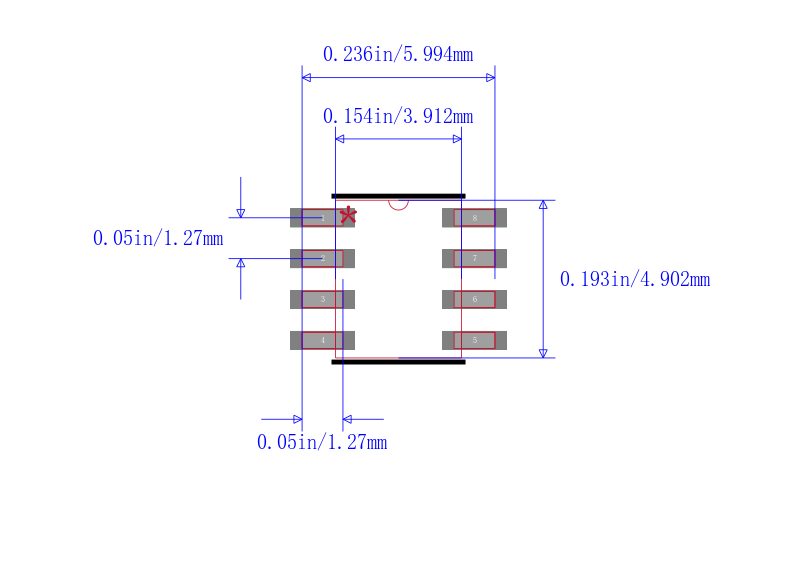

25LC512T-E/SN封装图

25LC512T-E/SN封装图

25LC512T-E/SN封装焊盘图

25LC512T-E/SN封装焊盘图

在线购买25LC512T-E/SN
型号 制造商 描述 购买
25LC512T-E/SN Microchip 微芯 25LC512系列 512 Kb 64Kx8 I2C 串行总线 SOIC-8 电可擦除PROM 扩展温度 卷盘 搜索库存
替代型号25LC512T-E/SN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 25LC512T-E/SN

品牌： Microchip 微芯

封装： 8SOIC

当前型号

25LC512系列 512 Kb 64Kx8 I2C 串行总线 SOIC-8 电可擦除PROM 扩展温度 卷盘

当前型号

型号： 25LC512-E/SN

品牌： 微芯

封装： SOIC 64000B 2.5V 20MHz 8Pin

完全替代

25AA512/25LC512 SPI 串行 EEPROMMicrochip 的 25AA512/25LC512 系列设备为 32K 位 SPI 串行 EEPROM，提供各种封装、温度和电源型号。 特点是页面、扇区和芯片擦除功能通常与基于闪存的产品相关联。 使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过“保持”引脚 HOLD 暂停，从而导致输入被忽略，通过芯片选择 CS 定义的更高优先级中断除外。### 特点20 MHz 最大时钟速度 字节和页面级写入操作（最长 5 ms）：无需擦除页面或扇区 128 字节页面 最大写入电流：5 mA @ 5.5V，20MHz 读取电流：10 mA @ 5.5V，20 MHz 待机电流：1μA @ 2.5V（深断电） 电子签名，用于设备 ID 自定时擦除和写入周期：页面擦除（5 ms 典型）、扇区擦除（10 ms/扇区，典型）和批量擦除（10 ms，典型） 扇区写入保护（16K 字节/扇区）：保护零个、1/4 个、1/2 个或所有阵列 内置写保护：电源开/关数据保护电路、写入启用闩锁、写保护引脚 耐受性：1 百万次擦除/写入周期 数据保留：>200 年 ESD 保护：>4000V ### EEPROM 串行存取 - Microchip

25LC512T-E/SN和25LC512-E/SN的区别

型号： 25LC512-E/MF

品牌： 微芯

封装： 8DFN-S

完全替代

25AA512/25LC512 SPI 串行 EEPROMMicrochip 的 25AA512/25LC512 系列设备为 32K 位 SPI 串行 EEPROM，提供各种封装、温度和电源型号。 特点是页面、扇区和芯片擦除功能通常与基于闪存的产品相关联。 使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过“保持”引脚 HOLD 暂停，从而导致输入被忽略，通过芯片选择 CS 定义的更高优先级中断除外。### 特点20 MHz 最大时钟速度 字节和页面级写入操作（最长 5 ms）：无需擦除页面或扇区 128 字节页面 最大写入电流：5 mA @ 5.5V，20MHz 读取电流：10 mA @ 5.5V，20 MHz 待机电流：1μA @ 2.5V（深断电） 电子签名，用于设备 ID 自定时擦除和写入周期：页面擦除（5 ms 典型）、扇区擦除（10 ms/扇区，典型）和批量擦除（10 ms，典型） 扇区写入保护（16K 字节/扇区）：保护零个、1/4 个、1/2 个或所有阵列 内置写保护：电源开/关数据保护电路、写入启用闩锁、写保护引脚 耐受性：1 百万次擦除/写入周期 数据保留：>200 年 ESD 保护：>4000V ### EEPROM 串行存取 - Microchip

25LC512T-E/SN和25LC512-E/MF的区别

型号： 25LC512-E/SM

品牌： 微芯

封装： SOIJ

完全替代

25AA512/25LC512 SPI 串行 EEPROMMicrochip 的 25AA512/25LC512 系列设备为 32K 位 SPI 串行 EEPROM，提供各种封装、温度和电源型号。 特点是页面、扇区和芯片擦除功能通常与基于闪存的产品相关联。 使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过“保持”引脚 HOLD 暂停，从而导致输入被忽略，通过芯片选择 CS 定义的更高优先级中断除外。### 特点20 MHz 最大时钟速度 字节和页面级写入操作（最长 5 ms）：无需擦除页面或扇区 128 字节页面 最大写入电流：5 mA @ 5.5V，20MHz 读取电流：10 mA @ 5.5V，20 MHz 待机电流：1μA @ 2.5V（深断电） 电子签名，用于设备 ID 自定时擦除和写入周期：页面擦除（5 ms 典型）、扇区擦除（10 ms/扇区，典型）和批量擦除（10 ms，典型） 扇区写入保护（16K 字节/扇区）：保护零个、1/4 个、1/2 个或所有阵列 内置写保护：电源开/关数据保护电路、写入启用闩锁、写保护引脚 耐受性：1 百万次擦除/写入周期 数据保留：>200 年 ESD 保护：>4000V ### EEPROM 串行存取 - Microchip

25LC512T-E/SN和25LC512-E/SM的区别
