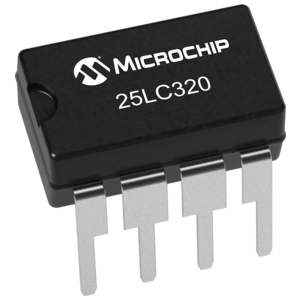

25LC320-I/P

25LC320-I/P

数据手册.pdf
Microchip(微芯) 主动器件

25LC320 系列 32 K 4 K x 8 5.5 V 通孔 SPI 总线 串行 EEPROM - DIP-8

**Features:**

* Page Write Mode

* Power On/Off Data Protection Circuitry

* Sequential Read Function

* HOLD Pin

* Software Enabled Block Write Protection

* Hardware Write-Protect Pin

* Supports SPI Modes 0,3


得捷:
IC EEPROM 32KBIT SPI 2MHZ 8DIP


立创商城:
25LC320 I/P


贸泽:
电可擦除可编程只读存储器 4kx8


艾睿:
EEPROM Serial-SPI 32K-bit 4K x 8 3.3V/5V 8-Pin PDIP Tube


Allied Electronics:
32K; 4K X 8; 2.5V SER EE IND


安富利:
EEPROM Serial-SPI 32K-bit 4K x 8 3.3V/5V 8-Pin PDIP Tube


Chip1Stop:
EEPROM Serial-SPI 32K-bit 4K x 8 3.3V/5V 8-Pin PDIP Tube


Newark:
# MICROCHIP  25LC320-I/P  EEPROM, SPI, 32 Kbit, 4K x 8bit, 2 MHz, DIP, 8 Pins


25LC320-I/P中文资料参数规格
技术参数

频率 2.00 MHz

电源电压DC 5.00 V, 5.50 V max

工作电压 2.5V ~ 5.5V

时钟频率 2 MHz

存取时间 50 ns

内存容量 4000 B

输入电容 7 pF

上升时间 2 μs

下降时间 2 μs

存取时间Max 230 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.5 V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

长度 10.16 mm

宽度 6.35 mm

高度 3.3 mm

封装 PDIP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

25LC320-I/P引脚图与封装图

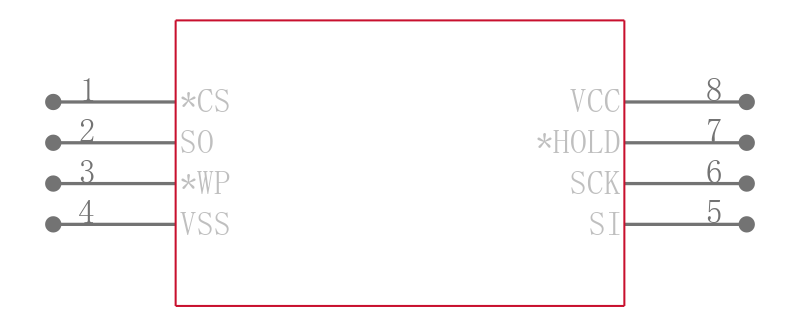

25LC320-I/P引脚图

25LC320-I/P引脚图

25LC320-I/P封装图

25LC320-I/P封装图

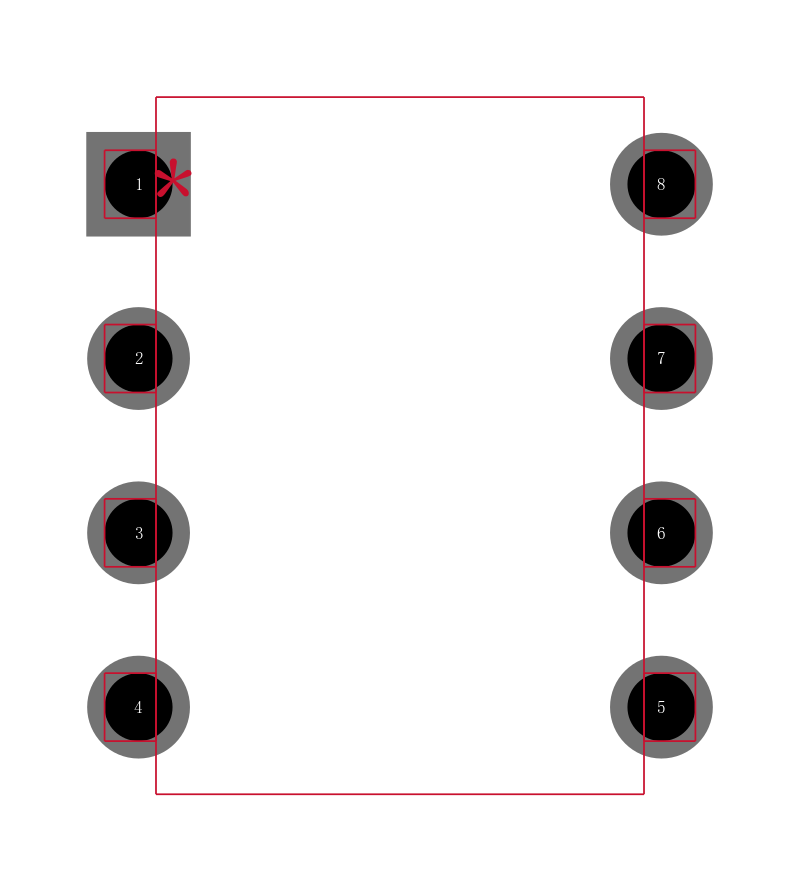

25LC320-I/P封装焊盘图

25LC320-I/P封装焊盘图

在线购买25LC320-I/P
型号 制造商 描述 购买
25LC320-I/P Microchip 微芯 25LC320 系列 32 K 4 K x 8 5.5 V 通孔 SPI 总线 串行 EEPROM - DIP-8 搜索库存
替代型号25LC320-I/P
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 25LC320-I/P

品牌： Microchip 微芯

封装： DIP 4000B 5V 2MHz 8Pin

当前型号

25LC320 系列 32 K 4 K x 8 5.5 V 通孔 SPI 总线 串行 EEPROM - DIP-8

当前型号

型号： 25LC320A-I/P

品牌： 微芯

封装： DIP 4000B 2.5V 10MHz 8Pin

类似代替

25AA320A/25LC320A SPI 串行 EEPROMMicrochip 的 25AA320A/25LC320A 系列设备为 32K 位 SPI 串行 EEPROM，提供各种封装、温度和电源型号。 使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过“保持”引脚 HOLD 暂停，从而导致输入被忽略，通过芯片选择 CS 定义的更高优先级中断除外。### 特点最大时钟 10 MHz 最大写入电流 5 mA 读取电流：5 mA（典型） 待机电流：5 μA（典型） 4096 x 8 位组织 32 字节页面 自定时擦除和写入周期，5ms（最大） 块写入保护：保护零个、1/4 个、1/2 个或所有阵列 内置写保护：电源开/关数据保护电路、写入启用闩锁、写保护引脚 顺序读取 耐受性：>100 万擦除/写入周期 数据保留：>200 年 ESD 保护：>4000V ### EEPROM 串行存取 - Microchip

25LC320-I/P和25LC320A-I/P的区别

型号： 25AA320A-I/P

品牌： 微芯

封装： PDIP-8 4000B 1.8V 10MHz 8Pin

类似代替

25AA320A 系列 32 Kb 4 K x 8 5.5 V SPI 总线 串行 EEPROM - DIP-8

25LC320-I/P和25AA320A-I/P的区别

型号： 25LC320-E/P

品牌： 微芯

封装： DIP 32000B 5V 2MHz 8Pin

类似代替

32K SPI总线串行EEPROM 32K SPI Bus Serial EEPROM

25LC320-I/P和25LC320-E/P的区别
