25LC256T-E/ST

25LC256T-E/ST

数据手册.pdf
Microchip(微芯) 主动器件

256K SPI总线串行EEPROM 256K SPI Bus Serial EEPROM

EEPROM Memory IC 256Kb 32K x 8 SPI 10MHz 8-TSSOP


得捷:
IC EEPROM 256KBIT SPI 8TSSOP


立创商城:
25LC256T-E/ST


艾睿:
EEPROM Serial-SPI 256K-bit 32K x 8 3.3V/5V Automotive 8-Pin TSSOP T/R


Allied Electronics:
256k; 32K X 8; 2.5V SER EEEXT


安富利:
EEPROM Serial-SPI 256K-bit 32K x 8 3.3V/5V 8-Pin TSSOP T/R


Chip1Stop:
EEPROM Serial-SPI 256K-bit 32K x 8 3.3V/5V Automotive 8-Pin TSSOP T/R


儒卓力:
**E²ser.SPI 32Kx8 TSSOP8 2.5V **


Win Source:
IC EEPROM 256KBIT 10MHZ 8TSSOP


25LC256T-E/ST中文资料参数规格
技术参数

电源电压DC 5.00 V, 5.50 V max

时钟频率 10.0MHz max

存取时间 10.0 µs

内存容量 256000 B

存取时间Max 50 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TSSOP-8

外形尺寸

封装 TSSOP-8

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

25LC256T-E/ST引脚图与封装图

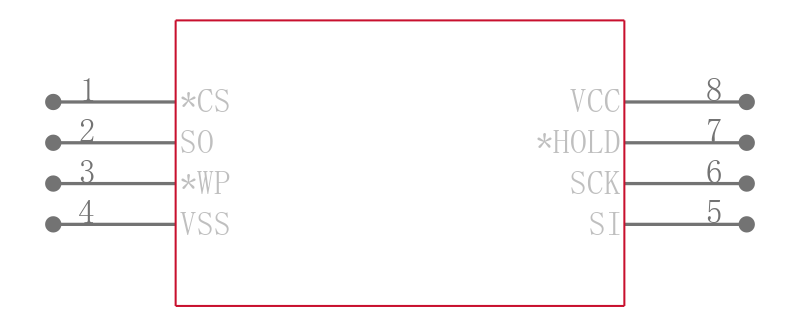

25LC256T-E/ST引脚图

25LC256T-E/ST引脚图

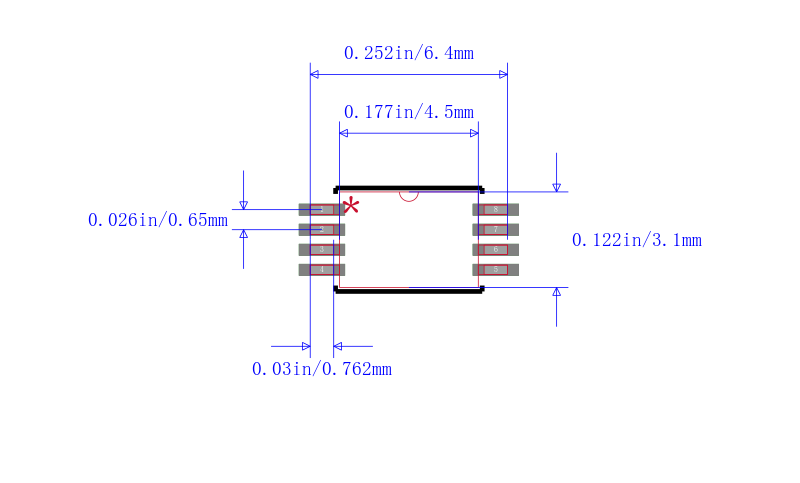

25LC256T-E/ST封装图

25LC256T-E/ST封装图

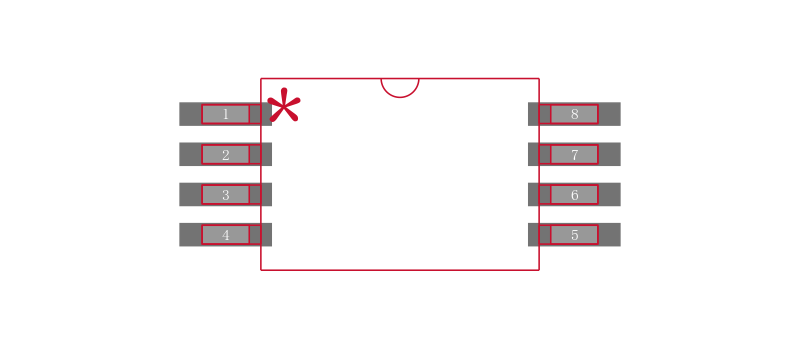

25LC256T-E/ST封装焊盘图

25LC256T-E/ST封装焊盘图

在线购买25LC256T-E/ST
型号 制造商 描述 购买
25LC256T-E/ST Microchip 微芯 256K SPI总线串行EEPROM 256K SPI Bus Serial EEPROM 搜索库存
替代型号25LC256T-E/ST
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 25LC256T-E/ST

品牌： Microchip 微芯

封装： TSSOP 256000B 5V 10MHz 8Pin

当前型号

256K SPI总线串行EEPROM 256K SPI Bus Serial EEPROM

当前型号

型号： 25LC256-I/SN

品牌： 微芯

封装： SOIC 32000B 5V 10MHz 8Pin

类似代替

25AA256/25LC256 SPI 串行 EEPROMMicrochip 的 25AA256/25LC256 系列设备为 256K 位 SPI 串行 EEPROM，提供各种封装、温度和电源型号。 使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过“保持”引脚 HOLD 暂停，从而导致输入被忽略，通过芯片选择 CS 定义的更高优先级中断除外。### 特点最大时钟 10 MHz 最大写入电流 5 mA 读取电流：6 mA（典型） 待机电流：1 μA（典型） 32,768 x 8 位组织 64 字节页面 自定时擦除和写入周期，5ms（最大） 块写入保护：保护零个、1/4 个、1/2 个或所有阵列 内置写保护：电源开/关数据保护电路、写入启用闩锁、写保护引脚 顺序读取 耐受性：>1M 擦除/写入周期 数据保留：>200 年 ESD 保护：>4000V ### EEPROM 串行存取 - Microchip

25LC256T-E/ST和25LC256-I/SN的区别

型号： 25LC256-I/P

品牌： 微芯

封装： DIP 32000B 5V 10MHz 8Pin

类似代替

MICROCHIP  25LC256-I/P  EEPROM, AEC-Q100, 256 Kbit, 32K x 8位, 10 MHz, SPI, DIP, 8 引脚

25LC256T-E/ST和25LC256-I/P的区别

型号： 25LC256-I/ST

品牌： 微芯

封装： TSSOP 32000B 5V 10MHz 8Pin

类似代替

25LC256 系列 256 Kb 32 K x 8 5.5 V 表面贴装 SPI 总线 串行 EEPROM - TSSOP-8

25LC256T-E/ST和25LC256-I/ST的区别
