25AA256T-I/SM

25AA256T-I/SM

数据手册.pdf
Microchip(微芯) 主动器件

EEPROM Serial-SPI 256Kbit 32K x 8 2.5V/3.3V/5V 8Pin SOIJ T/R

EEPROM Memory IC 256Kb 32K x 8 SPI 10MHz 8-SOIJ


得捷:
IC EEPROM 256KBIT SPI 8SOIJ


立创商城:
25AA256T-I/SM


艾睿:
EEPROM Serial-SPI 256K-bit 32K x 8 2.5V/3.3V/5V 8-Pin SOIJ T/R


Allied Electronics:
256k, 32K X 8 , 1.8V SER EE IND


安富利:
EEPROM Serial-SPI 256K-bit 32K x 8 2.5V/3.3V/5V 8-Pin SOIJ T/R


Chip1Stop:
EEPROM Serial-SPI 256K-bit 32K x 8 2.5V/3.3V/5V 8-Pin SOIJ T/R


25AA256T-I/SM中文资料参数规格
技术参数

电源电压DC 5.00 V, 5.50 V max

时钟频率 10.0MHz max

存取时间 10.0 µs

内存容量 256000 B

存取时间Max 50 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.8V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

25AA256T-I/SM引脚图与封装图

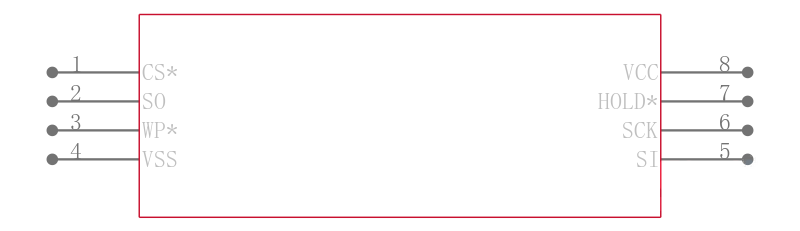

25AA256T-I/SM引脚图

25AA256T-I/SM引脚图

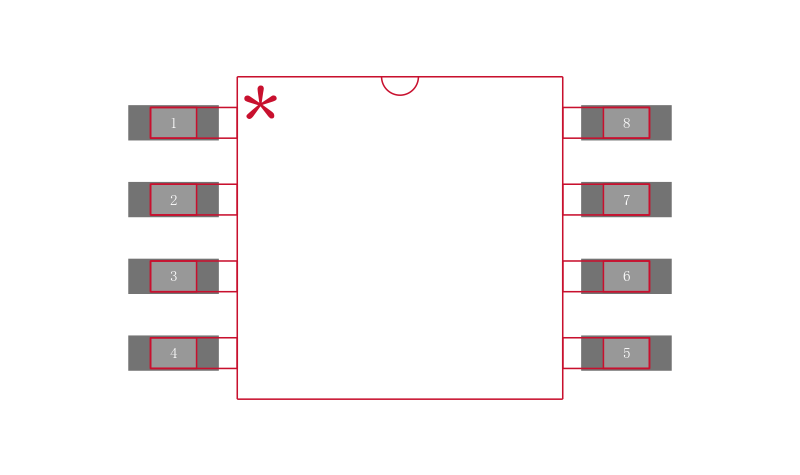

25AA256T-I/SM封装图

25AA256T-I/SM封装图

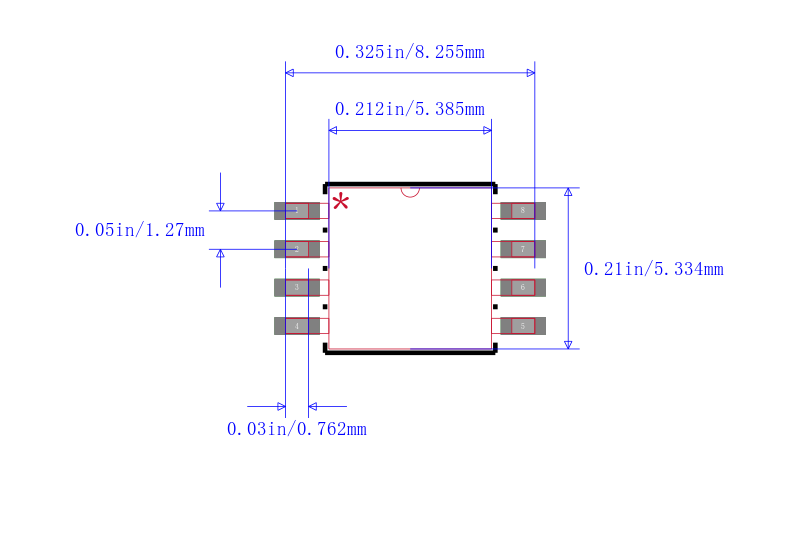

25AA256T-I/SM封装焊盘图

25AA256T-I/SM封装焊盘图

在线购买25AA256T-I/SM
型号 制造商 描述 购买
25AA256T-I/SM Microchip 微芯 EEPROM Serial-SPI 256Kbit 32K x 8 2.5V/3.3V/5V 8Pin SOIJ T/R 搜索库存
替代型号25AA256T-I/SM
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 25AA256T-I/SM

品牌： Microchip 微芯

封装： SOIC 256000B 5V 10MHz 8Pin

当前型号

EEPROM Serial-SPI 256Kbit 32K x 8 2.5V/3.3V/5V 8Pin SOIJ T/R

当前型号

型号： 25AA256-I/SN

品牌： 微芯

封装： SOIC 32000B 5V 10MHz 8Pin

类似代替

25AA256/25LC256 SPI 串行 EEPROMMicrochip 的 25AA256/25LC256 系列设备为 256K 位 SPI 串行 EEPROM，提供各种封装、温度和电源型号。 使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过“保持”引脚 HOLD 暂停，从而导致输入被忽略，通过芯片选择 CS 定义的更高优先级中断除外。### 特点最大时钟 10 MHz 最大写入电流 5 mA 读取电流：6 mA（典型） 待机电流：1 μA（典型） 32,768 x 8 位组织 64 字节页面 自定时擦除和写入周期，5ms（最大） 块写入保护：保护零个、1/4 个、1/2 个或所有阵列 内置写保护：电源开/关数据保护电路、写入启用闩锁、写保护引脚 顺序读取 耐受性：>1M 擦除/写入周期 数据保留：>200 年 ESD 保护：>4000V ### EEPROM 串行存取 - Microchip

25AA256T-I/SM和25AA256-I/SN的区别

型号： 25AA256-I/ST

品牌： 微芯

封装： TSSOP 32000B 5V 10MHz 8Pin

类似代替

25AA256/25LC256 SPI 串行 EEPROMMicrochip 的 25AA256/25LC256 系列设备为 256K 位 SPI 串行 EEPROM，提供各种封装、温度和电源型号。 使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过“保持”引脚 HOLD 暂停，从而导致输入被忽略，通过芯片选择 CS 定义的更高优先级中断除外。### 特点最大时钟 10 MHz 最大写入电流 5 mA 读取电流：6 mA（典型） 待机电流：1 μA（典型） 32,768 x 8 位组织 64 字节页面 自定时擦除和写入周期，5ms（最大） 块写入保护：保护零个、1/4 个、1/2 个或所有阵列 内置写保护：电源开/关数据保护电路、写入启用闩锁、写保护引脚 顺序读取 耐受性：>1M 擦除/写入周期 数据保留：>200 年 ESD 保护：>4000V ### EEPROM 串行存取 - Microchip

25AA256T-I/SM和25AA256-I/ST的区别
