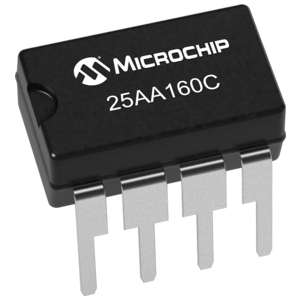

25AA160C-I/P

25AA160C-I/P

数据手册.pdf
Microchip(微芯) 主动器件

16K SPI总线串行EEPROM 16K SPI Bus Serial EEPROM

EEPROM 存储器 IC 16Kb（2K x 8） SPI 8-PDIP


得捷:
IC EEPROM 16KBIT SPI 10MHZ 8DIP


立创商城:
25AA160C I/P


贸泽:
EEPROM 16K 2K X 8 16B PAGE 1.8V SER EE IND


艾睿:
EEPROM Serial-SPI 16K-bit 2K x 8 2.5V/3.3V/5V 8-Pin PDIP Tube


Allied Electronics:
16K, 2K X 8, 16B PAGE, 1.8V SER EE IND


安富利:
EEPROM Serial-SPI 16K-bit 2K x 8 2.5V/3.3V/5V 8-Pin PDIP Tube


Chip1Stop:
EEPROM Serial-SPI 16K-bit 2K x 8 2.5V/3.3V/5V 8-Pin PDIP Tube


TME:
Memory; EEPROM; SPI; 2048x8bit; 1.8÷5.5V; 10MHz; DIP8


25AA160C-I/P中文资料参数规格
技术参数

工作电压 1.8V ~ 5.5V

时钟频率 10 MHz

存取时间 5 ms

存取时间Max 50 ns

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 1.8V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.8 V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

长度 9.4 mm

宽度 6.35 mm

高度 3.3 mm

封装 PDIP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

25AA160C-I/P引脚图与封装图

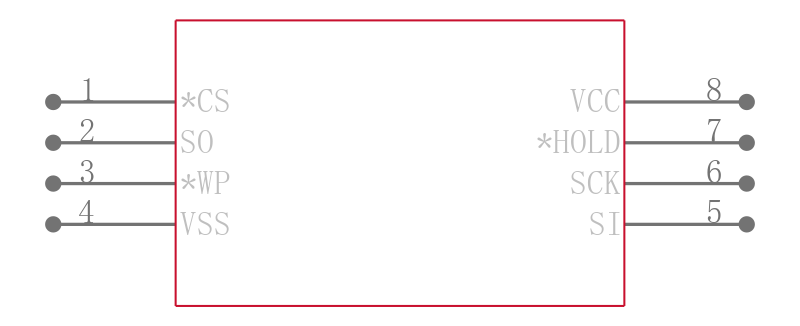

25AA160C-I/P引脚图

25AA160C-I/P引脚图

25AA160C-I/P封装图

25AA160C-I/P封装图

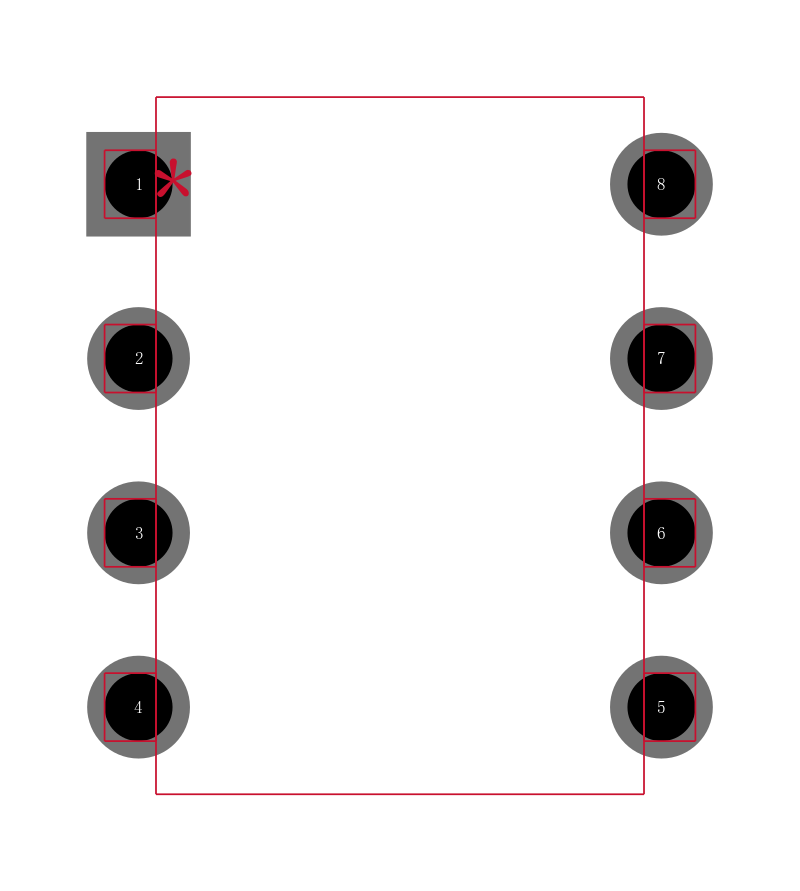

25AA160C-I/P封装焊盘图

25AA160C-I/P封装焊盘图

在线购买25AA160C-I/P
型号 制造商 描述 购买
25AA160C-I/P Microchip 微芯 16K SPI总线串行EEPROM 16K SPI Bus Serial EEPROM 搜索库存
替代型号25AA160C-I/P
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 25AA160C-I/P

品牌： Microchip 微芯

封装： 8PDIP

当前型号

16K SPI总线串行EEPROM 16K SPI Bus Serial EEPROM

当前型号

型号： 25AA160D-I/P

品牌： 微芯

封装： 8-DIP

类似代替

16K SPI总线串行EEPROM 16K SPI Bus Serial EEPROM

25AA160C-I/P和25AA160D-I/P的区别

型号： 25AA160C-I/MS

品牌： 微芯

封装： 8MSOP

功能相似

25AA160C/25AA160D/25LC160C/25LC160D SPI 串行 EEPROMMicrochip 的 25AA160C/25AA160D/25LC160C/25LC160D 系列设备为 16K 位 SPI 串行 EEPROM，提供各种封装、温度和电源型号。 使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过“保持”引脚 HOLD 暂停，从而导致输入被忽略，通过芯片选择 CS 定义的更高优先级中断除外。### 特点最大时钟 10 MHz 最大写入电流 5mA @ 5.5V 读取电流:5 mA @ 5.5V，10 MHz 待机电流：5 uA @ 5.5V 2048 x 8 位组织 16 字节页面（25AA160C 和 25LC160C 型号）或 32 位页面（25AA160D 和 25LC160D 型号） 自定时擦除和写入周期，5ms（最大） 块写入保护：保护零个、1/4 个、1/2 个或所有阵列 内置写保护：电源开/关数据保护电路、写入启用闩锁、写保护引脚 顺序读取 耐受性：>1M 擦除/写入周期 数据保留：>200 年 ESD 保护：>4000V ### EEPROM 串行存取 - Microchip

25AA160C-I/P和25AA160C-I/MS的区别

型号： 25AA160D-I/SN

品牌： 微芯

封装： 8SOIC

功能相似

16K SPI总线串行EEPROM 16K SPI Bus Serial EEPROM

25AA160C-I/P和25AA160D-I/SN的区别
