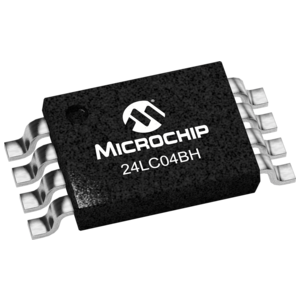

24LC04BH-E/ST

Microchip(微芯) 主动器件

4K I2C ™串行EEPROM，带有半阵列写保护 4K I2C™ Serial EEPROM with Half-Array Write-Protect

EEPROM 存储器 IC 4Kb（256 x 8 x 2） I²C 400 kHz 900 ns 8-TSSOP

得捷:
IC EEPROM 4KBIT I2C 8TSSOP

立创商城:
24LC04BH E/ST

艾睿:
EEPROM Serial-I2C 4K-bit 2Block x 256 x 8 3.3V/5V Automotive 8-Pin TSSOP Tube

Allied Electronics:
4K, 512 X 8 2.5V SERIAL EE, EXT, 1/2 ARRAY WP

Chip1Stop:
EEPROM Serial-I2C 4K-bit 2Block x 256 x 8 3.3V/5V 8-Pin TSSOP Tube

24LC04BH-E/ST中文资料参数规格

技术参数

存取时间 900 ns

存取时间Max 900 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TSSOP-8

外形尺寸

封装 TSSOP-8

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 PB free

24LC04BH-E/ST引脚图与封装图

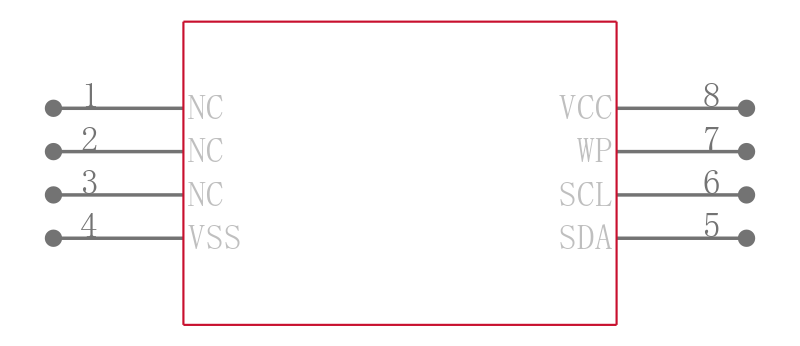

24LC04BH-E/ST引脚图

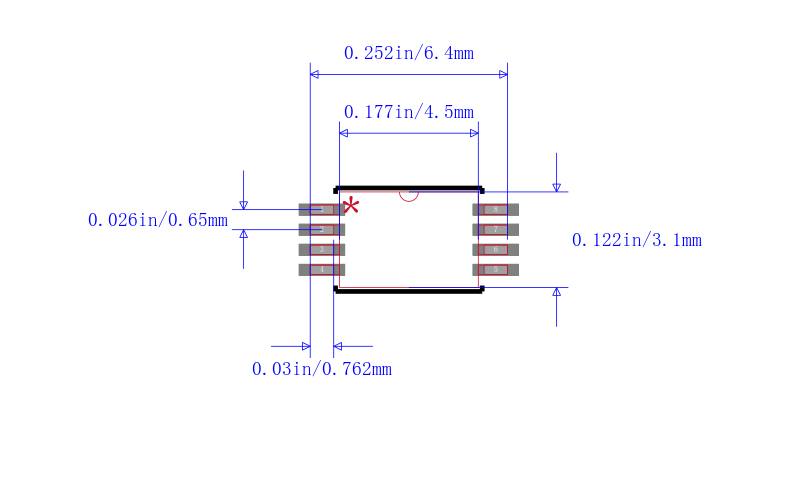

24LC04BH-E/ST封装图

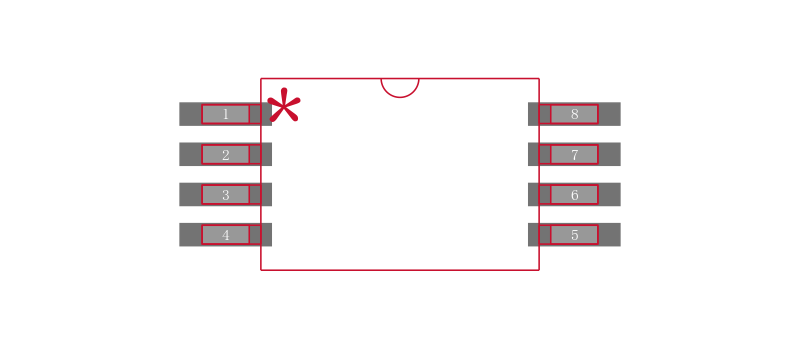

24LC04BH-E/ST封装焊盘图

在线购买24LC04BH-E/ST

型号	制造商	描述	购买
24LC04BH-E/ST	Microchip 微芯	4K I2C ™串行EEPROM，带有半阵列写保护 4K I2C™ Serial EEPROM with Half-Array Write-Protect	搜索库存

替代型号24LC04BH-E/ST

型号/品牌/封装	代替类型	描述	替代型号对比
型号： 24LC04BH-E/ST 品牌： Microchip 微芯封装： 8TSSOP	当前型号	4K I2C ™串行EEPROM，带有半阵列写保护 4K I2C™ Serial EEPROM with Half-Array Write-Protect	当前型号
型号： 24LC04BT-E/ST 品牌：微芯封装： TSSOP 4000B 5V 400kHz 8Pin	完全替代	4K I2C ™串行EEPROM 4K I2C™ Serial EEPROM	24LC04BH-E/ST和24LC04BT-E/ST的区别
型号： 24LC04B-E/ST 品牌：微芯封装： TSSOP 4000B 5V 400kHz 8Pin	完全替代	4K I2C ™串行EEPROM 4K I2C™ Serial EEPROM	24LC04BH-E/ST和24LC04B-E/ST的区别
型号： 24LC04B-E/STG 品牌：微芯封装： TSSOP-8	完全替代	电可擦除可编程只读存储器 512kx8 - 2.5V Extended Temp	24LC04BH-E/ST和24LC04B-E/STG的区别
