24FC64-I/SN

24FC64-I/SN

数据手册.pdf
Microchip(微芯) 主动器件

24AA64/24FC64/24LC64 I²C™ 串行 EEPROMMicrochip 24AA64/24FC64/24LC64 系列设备 64 Kbit I²C™ 串行 EEPROM 提供各种封装、温度和电源变型。### 特点单电源，操作降低至 1.7V（24AA64/24FC64 设备），2.5V（24LC64 设备） 低功率 CMOS 技术：最大有源电流 3 mA，最大待机电流 1μA 2 线串行接口，I2C™ 兼容 采用 3 地址引脚封装，可级联多达 8 台设备 Schmitt 触发器输入，用于噪音抑制 输出斜率控制，用于消除地面颤动 100 kHz 和 400 kHz 时钟兼容性 1 MHz 时钟，用于 24FC64 型号 页面写入时间 5 ms（最大） 自定时擦除/写入周期 32 字节页面写入缓冲器 硬件写入保护 ESD 保护 >4,000V 超过 100 万个擦除/写入周期 数据保留 >200 年

24AA64/24FC64/24LC64 I²C™ 串行 EEPROM

24AA64/24FC64/24LC64 系列设备 64 Kbit I²C™ 串行 EEPROM 提供各种封装、温度和电源变型。

### 特点

单电源，操作降低至 1.7V（24AA64/24FC64 设备），2.5V（24LC64 设备）

低功率 CMOS 技术：最大有源电流 3 mA，最大待机电流 1μA

2 线串行接口，I2C™ 兼容

采用 3 地址引脚封装，可级联多达 8 台设备

Schmitt 触发器输入，用于噪音抑制

输出斜率控制，用于消除地面颤动

100 kHz 和 400 kHz 时钟兼容性

1 MHz 时钟，用于 24FC64 型号

页面写入时间 5 ms（最大）

自定时擦除/写入周期

32 字节页面写入缓冲器

硬件写入保护

ESD 保护 >4,000V

超过 100 万个擦除/写入周期

数据保留 >200 年

24FC64-I/SN中文资料参数规格
技术参数

频率 1 MHz

工作电压 1.7V ~ 5.5V

供电电流 3 mA

针脚数 8

时钟频率 1 MHz

存取时间 400 ns

存取时间Max 400 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.7 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.9 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8542310001

24FC64-I/SN引脚图与封装图

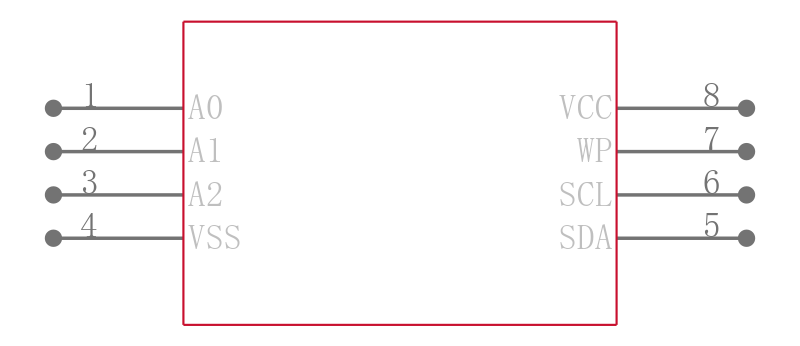

24FC64-I/SN引脚图

24FC64-I/SN引脚图

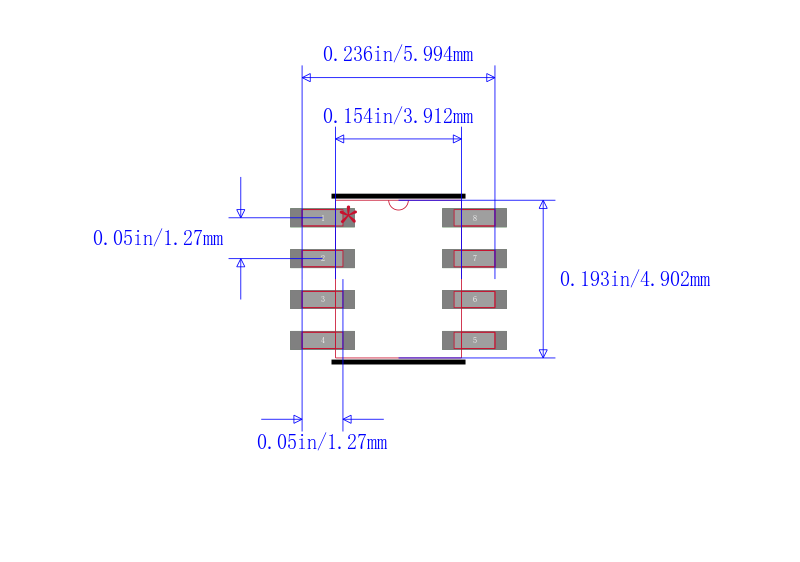

24FC64-I/SN封装图

24FC64-I/SN封装图

24FC64-I/SN封装焊盘图

24FC64-I/SN封装焊盘图
