24AA08-I/MS

24AA08-I/MS

数据手册.pdf
Microchip(微芯) 主动器件

24AA08/24LC08B I²C™ 串行 EEPROMMicrochip 24AA08/24LC08B 系列设备 8 Kbit I²C™ 串行 EEPROM 提供各种封装、温度和电源变型。### 特点单电源，操作降低至 1.7V（24AA08 设备），2.5V（24LC08B 设备） 低功率 CMOS 技术：读取电流 1 mA（最大），待机电流 1 μA（最大） 2 线串行接口，I2C® 兼容 Schmitt 触发器输入，用于噪音抑制 输出斜率控制，用于消除地面颤动 100 kHz 和 400 kHz 时钟兼容性 页面写入时间 3 ms（典型） 自定时擦除/写入周期 16 字节页面写入缓冲器 硬件写入保护 ESD 保护 >4,000V 超过 100 万个擦除/写入周期 数据保留 >200 年 ### EEPROM 串行存取 - Microchip

24AA08/24LC08B I²C™ 串行 EEPROM

24AA08/24LC08B 系列设备 8 Kbit I²C™ 串行 EEPROM 提供各种封装、温度和电源变型。

### 特点

单电源，操作降低至 1.7V（24AA08 设备），2.5V（24LC08B 设备）

低功率 CMOS 技术：读取电流 1 mA（最大），待机电流 1 μA（最大）

2 线串行接口，I2C® 兼容

Schmitt 触发器输入，用于噪音抑制

输出斜率控制，用于消除地面颤动

100 kHz 和 400 kHz 时钟兼容性

页面写入时间 3 ms（典型）

自定时擦除/写入周期

16 字节页面写入缓冲器

硬件写入保护

ESD 保护 >4,000V

超过 100 万个擦除/写入周期

数据保留 >200 年

24AA08-I/MS中文资料参数规格
技术参数

频率 400 kHz

电源电压DC 5.00 V, 5.50 V max

工作电压 1.7V ~ 5.5V

针脚数 8

时钟频率 400 kHz

存取时间 900 ns

内存容量 1000 B

输入电容 10 pF

上升时间 1000 ns

下降时间 300 ns

存取时间Max 3500 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.7 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 MSOP-8

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.85 mm

封装 MSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Communications & Networking, 工业, Industrial, 车用, 通信与网络, Automotive, Consumer Electronics, 计算机和计算机周边, Computers & Computer Peripherals, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

24AA08-I/MS引脚图与封装图

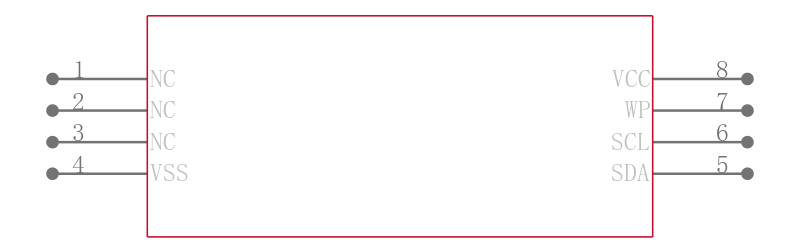

24AA08-I/MS引脚图

24AA08-I/MS引脚图

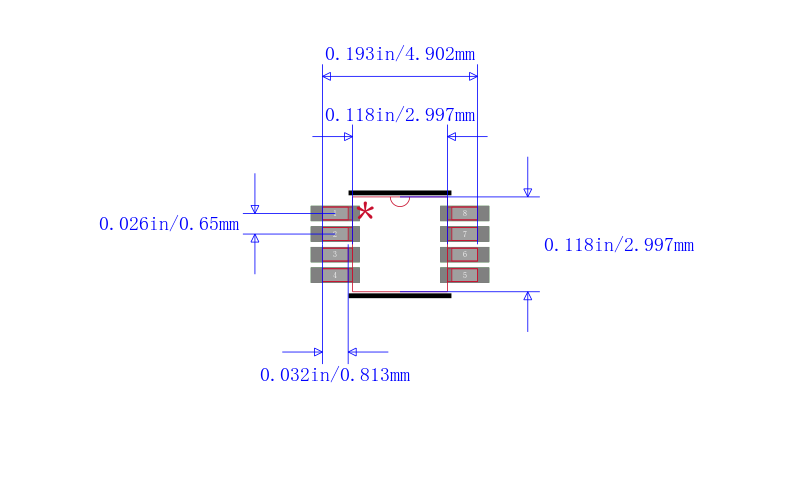

24AA08-I/MS封装图

24AA08-I/MS封装图

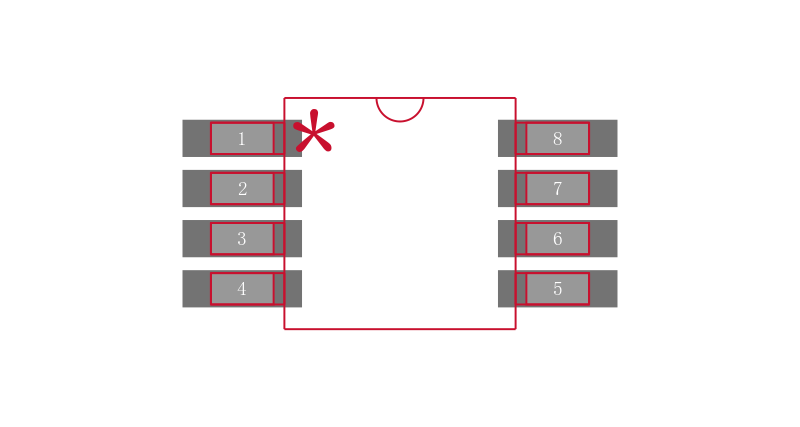

24AA08-I/MS封装焊盘图

24AA08-I/MS封装焊盘图

在线购买24AA08-I/MS
型号 制造商 描述 购买
24AA08-I/MS Microchip 微芯 24AA08/24LC08B I²C™ 串行 EEPROM Microchip 24AA08/24LC08B 系列设备 8 Kbit I²C™ 串行 EEPROM 提供各种封装、温度和电源变型。 ### 特点 单电源，操作降低至 1.7V（24AA08 设备），2.5V（24LC08B 设备） 低功率 CMOS 技术：读取电流 1 mA（最大），待机电流 1 μA（最大） 2 线串行接口，I2C® 兼容 Schmitt 触发器输入，用于噪音抑制 输出斜率控制，用于消除地面颤动 100 kHz 和 400 kHz 时钟兼容性 页面写入时间 3 ms（典型） 自定时擦除/写入周期 16 字节页面写入缓冲器 硬件写入保护 ESD 保护 >4,000V 超过 100 万个擦除/写入周期 数据保留 >200 年 ### EEPROM 串行存取 - Microchip 搜索库存
替代型号24AA08-I/MS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 24AA08-I/MS

品牌： Microchip 微芯

封装： MSOP 1000B 5V 400kHz 8Pin

当前型号

24AA08/24LC08B I²C™ 串行 EEPROMMicrochip 24AA08/24LC08B 系列设备 8 Kbit I²C™ 串行 EEPROM 提供各种封装、温度和电源变型。### 特点单电源，操作降低至 1.7V（24AA08 设备），2.5V（24LC08B 设备） 低功率 CMOS 技术：读取电流 1 mA（最大），待机电流 1 μA（最大） 2 线串行接口，I2C® 兼容 Schmitt 触发器输入，用于噪音抑制 输出斜率控制，用于消除地面颤动 100 kHz 和 400 kHz 时钟兼容性 页面写入时间 3 ms（典型） 自定时擦除/写入周期 16 字节页面写入缓冲器 硬件写入保护 ESD 保护 >4,000V 超过 100 万个擦除/写入周期 数据保留 >200 年 ### EEPROM 串行存取 - Microchip

当前型号

型号： 24LC08B-I/MS

品牌： 微芯

封装： MSOP 1000B 5V 2MHz 8Pin

类似代替

MICROCHIP  24LC08B-I/MS  EEPROM, AEC-Q100, 8 Kbit, 4 BLK 256K x 8位, 400 kHz, I2C, MSOP, 8 引脚

24AA08-I/MS和24LC08B-I/MS的区别

型号： 24AA02-I/MS

品牌： 微芯

封装： MSOP 250B 5V 400kHz 8Pin

类似代替

24AA02系列 2kb I2C 双线接口 256x8位 1.8V 电可擦除PROM 表面贴装-MSOP-8

24AA08-I/MS和24AA02-I/MS的区别

型号： 24LC08BT-I/MS

品牌： 微芯

封装： MSOP 8000B 5V 400 ms 8Pin

类似代替

MSOP-8-卷盘 8K 1KX8

24AA08-I/MS和24LC08BT-I/MS的区别
