24LC32A/SN

24LC32A/SN

数据手册.pdf
Microchip(微芯) 主动器件

MICROCHIP  24LC32A/SN  EEPROM, AEC-Q100, 32 Kbit, 4K x 8位, 400 kHz, I2C, SOIC, 8 引脚

24AA32A/24LC32A I²C™ 串行 EEPROM

的 24AA32A/24LC32A 系列设备为 32K 位 I²C™ 串行 EEPROM，提供各种封装、温度和电源型号。

### 特点

单电源，工作电压低至 1.7V（用于 24AA32A 设备）、2.5 V（用于 24LC32A 设备）

低功率 CMOS 技术：有源电流 1mA（典型）、待机电流 1μA（典型）

2 线串行接口，I2C® 兼容

Schmitt 触发器输入，用于噪音抑制

输出斜率控制，用于消除地面颤动

100 kHz 和 400 kHz 时钟兼容性

页面写入时间 5 ms 最大

自定时擦除/写入周期

32 位页面写入缓冲器

硬件写入保护

ESD 保护 >4,000V

超过 100 万个擦除/写入周期

数据保留 >200 年

24LC32A/SN中文资料参数规格
技术参数

频率 400 kHz

电源电压DC 5.00 V, 5.50 V max

工作电压 2.5V ~ 5.5V

供电电流 3 mA

针脚数 8

时钟频率 400 kHz

存取时间 900 ns

内存容量 4000 B

输入电容 10 pF

上升时间 300 ns

下降时间 300 ns

存取时间Max 900 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 2.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.9 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tube

制造应用 Communications & Networking, 工业, Industrial, 车用, 通信与网络, Automotive, Consumer Electronics, 计算机和计算机周边, Computers & Computer Peripherals, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

24LC32A/SN引脚图与封装图
24LC32A/SN引脚图

24LC32A/SN引脚图

24LC32A/SN封装图

24LC32A/SN封装图

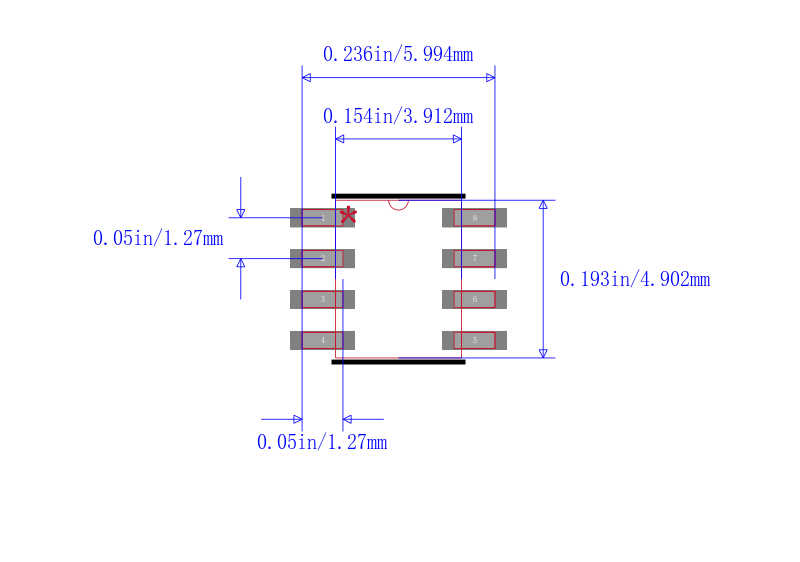

24LC32A/SN封装焊盘图

24LC32A/SN封装焊盘图
