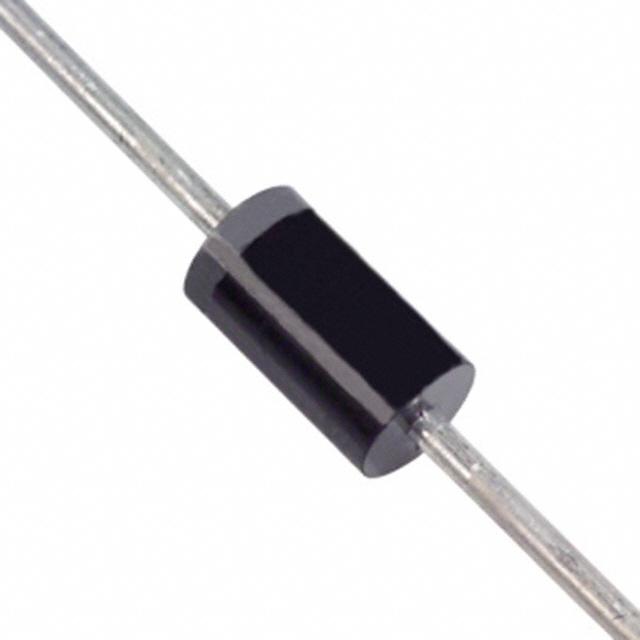

1N4738A-T
数据手册.pdfDiodes(美台)
分立器件
1N4738A-T中文资料参数规格
技术参数
额定电压DC 8.20 V
额定功率 1.00 W
输出电流 820 mA max
耗散功率 1000mW
稳压值 8.2V
封装参数
安装方式 Through Hole
封装 DO-204AL, DO-41, Axial
外形尺寸
封装 DO-204AL, DO-41, Axial
物理参数
材质 Glass
其他
产品生命周期 Not Recommended for New Designs
包装方式 Cut Tape CT, Tape & Reel TR
符合标准
RoHS标准 Compliant
含铅标准 Lead Free
1N4738A-T引脚图与封装图
1N4738A-T引脚图
1N4738A-T封装图
1N4738A-T封装焊盘图
替代型号1N4738A-T
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 1N4738A-T 品牌： Diodes 美台 封装： DO-204AL 8.2V | 当前型号 | Diode Zener Single 8.2V 5% 1W 2Pin DO-41 T/R | 当前型号 |
| 型号： 1N4738A 品牌： 飞兆/仙童 封装： DO-41 8.2V 8.2V | 功能相似 | FAIRCHILD SEMICONDUCTOR 1N4738A 单管二极管 齐纳, 8.2 V, 1 W, DO-41, 5 %, 2 引脚, 200 °C | 1N4738A-T和1N4738A的区别 |
| 型号： 1N4738A-TR 品牌： 威世 封装： DO-41 | 功能相似 | 1.3W，1N47xxA 系列，Vishay Semiconductor### 齐纳二极管，Vishay Semiconductor | 1N4738A-T和1N4738A-TR的区别 |
| 型号： 1N4738ATR 品牌： 安森美 封装： Axial | 功能相似 | ON Semiconductor 1N4738ATR 单路 齐纳二极管, 8.2V 5% 1 W, 2引脚 DO-41封装 | 1N4738A-T和1N4738ATR的区别 |
