1N4004G-T

1N4004G-T

数据手册.pdf
Diodes(美台) 分立器件

整流器 1.0A 400V

Features

• Glass Passivated Die Construction

• High Current Capability and Low Forward Voltage Drop

• Surge Overload Rating to 30A Peak

• Lead Free Finish, RoHS Compliant Note 4


立创商城:
1N4004G-T


得捷:
DIODE GEN PURP 400V 1A DO41


贸泽:
整流器 1.0A 400V


艾睿:
Rectifier Diode Switching 400V 1A 2000ns 2-Pin DO-41 T/R


安富利:
Diode Switching 400V 1A 2-Pin DO-41 T/R


Chip1Stop:
Diode Switching 400V 1A 2-Pin DO-41 T/R


Verical:
Rectifier Diode Switching 400V 1A 2000ns 2-Pin DO-41 T/R


儒卓力:
**DIODE 1A 400V DO41 **


1N4004G-T中文资料参数规格
技术参数

额定电压DC 400 V

额定电流 1.00 A

电容 8.00 pF

输出电流 ≤1.00 A

正向电压 1V @1A

极性 Standard

热阻 100℃/W RθJA

反向恢复时间 2 µs

正向电压Max 1V @1A

工作温度Max 175 ℃

工作温度Min -65 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-41

外形尺寸

长度 5.21 mm

宽度 2.72 mm

高度 2.72 mm

封装 DO-41

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

1N4004G-T引脚图与封装图
1N4004G-T引脚图

1N4004G-T引脚图

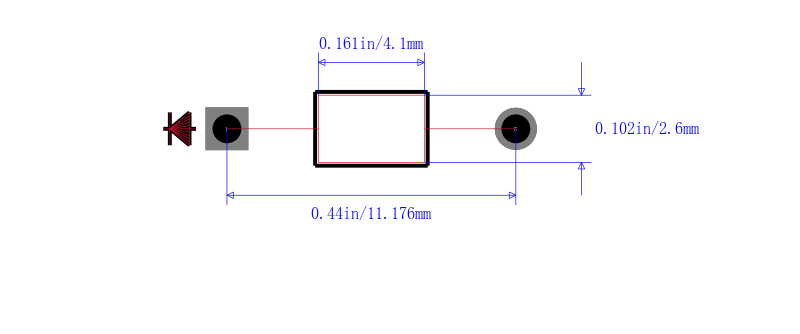

1N4004G-T封装图

1N4004G-T封装图

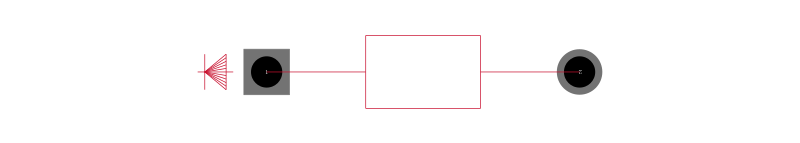

1N4004G-T封装焊盘图

1N4004G-T封装焊盘图

在线购买1N4004G-T
型号 制造商 描述 购买
1N4004G-T Diodes 美台 整流器 1.0A 400V 搜索库存
替代型号1N4004G-T
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 1N4004G-T

品牌： Diodes 美台

封装： DO-41 400V 1A

当前型号

整流器 1.0A 400V

当前型号

型号： 1N4004-T

品牌： 美台

封装： DO-41 400V 1A

类似代替

DIODES INC.  1N4004-T  标准恢复二极管, 单, 400 V, 1 A, 1 V, 30 A

1N4004G-T和1N4004-T的区别

型号： 1N4004RLG

品牌： 安森美

封装： DO-41 400V 1A

功能相似

ON SEMICONDUCTOR  1N4004RLG.  标准恢复功率整流器

1N4004G-T和1N4004RLG的区别

型号： 1N4004-TP

品牌： 美微科

封装： DO-41 400V 1A

功能相似

MICRO COMMERCIAL COMPONENTS  1N4004-TP  标准恢复整流二极管, 1A, 400V, DO-41

1N4004G-T和1N4004-TP的区别
