13FR025
数据手册.pdf
Ohmite
电子元器件分类
13FR025中文资料参数规格
技术参数
额定电压DC 1.00 kV
额定功率 3 W
产品系列 10
电阻 0.025 Ω
阻值偏差 ±1 %
封装参数
安装方式 Through Hole
封装 Axial
外形尺寸
长度 14.5 mm
直径 5.46 mm
脚长度 39.7 mm
封装 Axial
物理参数
工作温度 55℃ ~ 275℃
温度系数 ±50 ppm/℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 250
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
13FR025引脚图与封装图

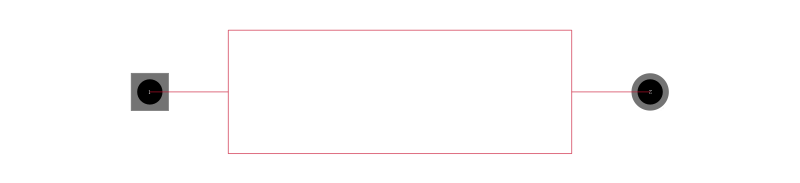

13FR025引脚图

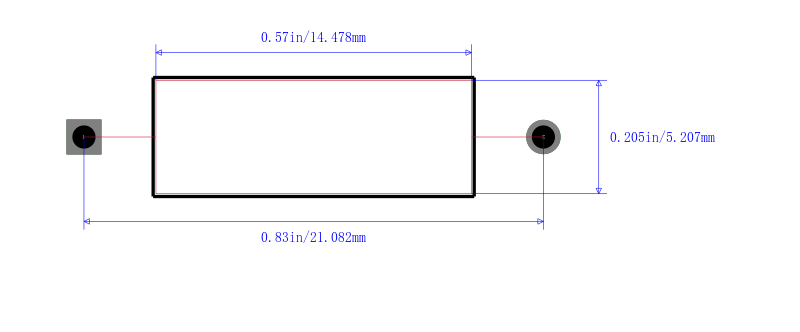

13FR025封装图
13FR025封装焊盘图
替代型号13FR025
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 13FR025 品牌： Ohmite 封装： Axial 25mΩ ±1% 3W 1kV | 当前型号 | 0.025Ω ±1% 3W Φ5.20mm | 当前型号 |
| 型号： 13FR025E 品牌： Ohmite 封装： 25mΩ 3W ±1% | 完全替代 | OHMITE 13FR025E 电流感测电阻 通孔安装, 10系列, 0.025 ohm, 3 W, ± 1%, 轴向引线, 绕线 | 13FR025和13FR025E的区别 |
