1-316080-3

1-316080-3

数据手册.pdf
TE Connectivity(泰科) 连接器与适配器

集管和线壳 10 POS HDR R/A 30 AU KEY XX

针座 通孔,直角 10 位置 0.200"(5.08mm)


得捷:
CONN HEADER R/A 10POS 5.08MM


贸泽:
集管和线壳 10 POS HDR R/A 30 AU KEY XX


艾睿:
Conn Power HDR 10 POS 5.08mm Solder RA Thru-Hole 10 Terminal 1 Port Box/Tube


安富利:
Conn Power HDR 10 POS 5.08mm Solder RA Thru-Hole 10 Terminal 1 Port Tube


Chip1Stop:
Conn Power HDR 10 POS 5.08mm Solder RA Thru-Hole 10 Terminal 1 Port Tube


Powell:
Dynamic Series Connectors


Electro Sonic:
DYNAMIC D-3200 HDR ASSY 10P H


1-316080-3中文资料参数规格
技术参数

触点数 10

极性 Male

触点电镀 Tin

排数 2

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 10

安装角度 90.0 °

额定电流Max 8.5A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 600 V

封装参数

安装方式 Through Hole

引脚间距 5.08 mm

外形尺寸

长度 34.32 mm

宽度 27.18 mm

高度 17.47 mm

引脚间距 5.08 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Copper Alloy

工作温度 -55℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bulk

制造应用 通用,工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

1-316080-3引脚图与封装图

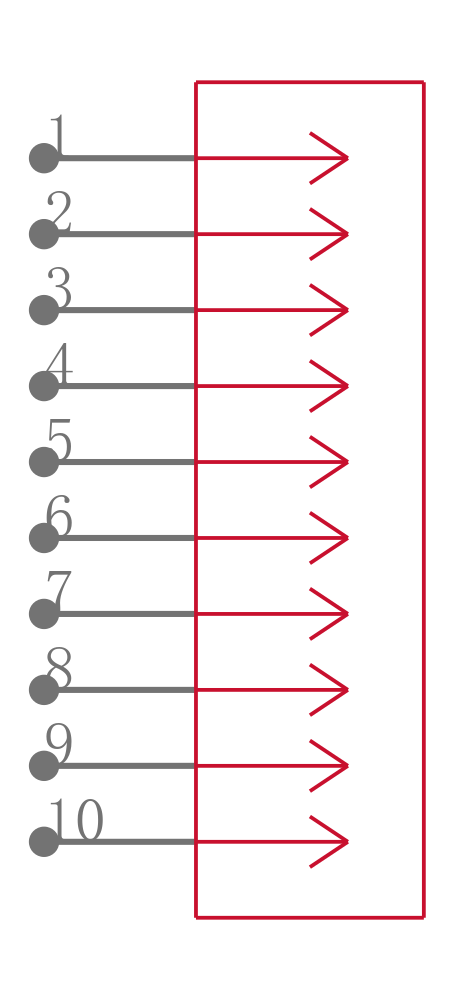

1-316080-3引脚图

1-316080-3引脚图

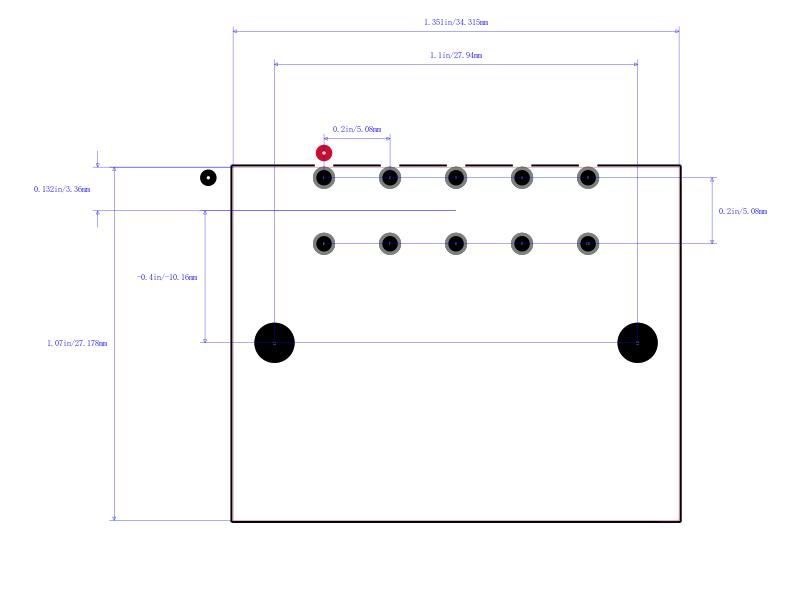

1-316080-3封装图

1-316080-3封装图

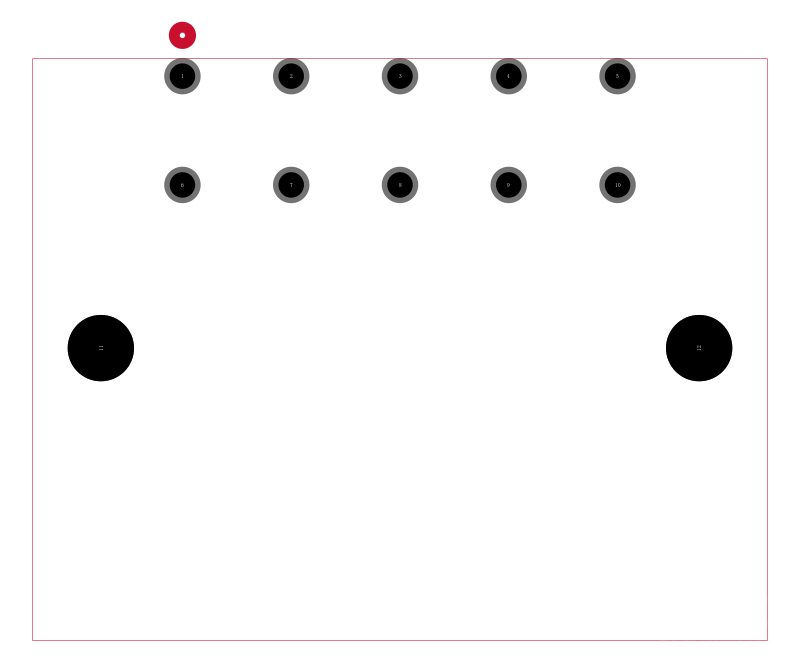

1-316080-3封装焊盘图

1-316080-3封装焊盘图
