1-822473-6

1-822473-6

数据手册.pdf
TE Connectivity(泰科) 连接器与适配器

AMP FROM TE CONNECTIVITY  1-822473-6  芯片和元件插座, PLCC插座, 68 触点, 2.54 mm, 2.54 mm, 镀锡触芯

68 4 x 17 Pos PLCC Socket Tin Through Hole


得捷:
CONN SOCKET PLCC 68POS TIN


贸泽:
IC & Component Sockets 68P PLCC THRU-HOLE


e络盟:
AMP FROM TE CONNECTIVITY  1-822473-6  芯片和元件插座, PLCC插座, 68 触点, 2.54 mm, 2.54 mm, 镀锡触芯


Allied Electronics:
PLCC Socket, 68 Pos., 2.54mm .100 inch CL, Normal Insertion Force, Thru-Hole


安富利:
Conn PLCC Socket SKT 68 POS 2.54mm Solder ST Thru-Hole Tube


Chip1Stop:
Conn PLCC Socket SKT 68 POS 2.54mm Solder ST Thru-Hole Tube


1-822473-6中文资料参数规格
技术参数

触点数 68

触点电镀 Tin over Nickel, Tin

额定电流 1 A

易燃性等级 UL 94 V-0

针脚数 68

接触电阻 20 mΩ

安装角度 180 °

工作温度Max 170 ℃

工作温度Min -55 ℃

额定电压 250 V

封装参数

安装方式 Through Hole

引脚数 68

封装 Square

引脚间距 2.54 mm

外形尺寸

长度 30.8 mm

宽度 30.8 mm

高度 8.1 mm

封装 Square

引脚间距 2.54 mm

物理参数

触点材质 Phosphor Bronze

绝缘材质 Thermoplastic

工作温度 -55℃ ~ 170℃

外壳材质 Thermoplastic

其他

产品生命周期 Obsolete

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

1-822473-6引脚图与封装图

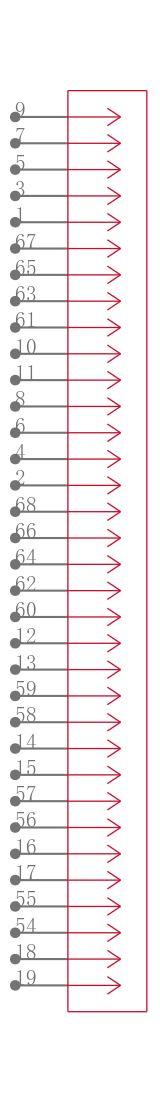

1-822473-6引脚图

1-822473-6引脚图

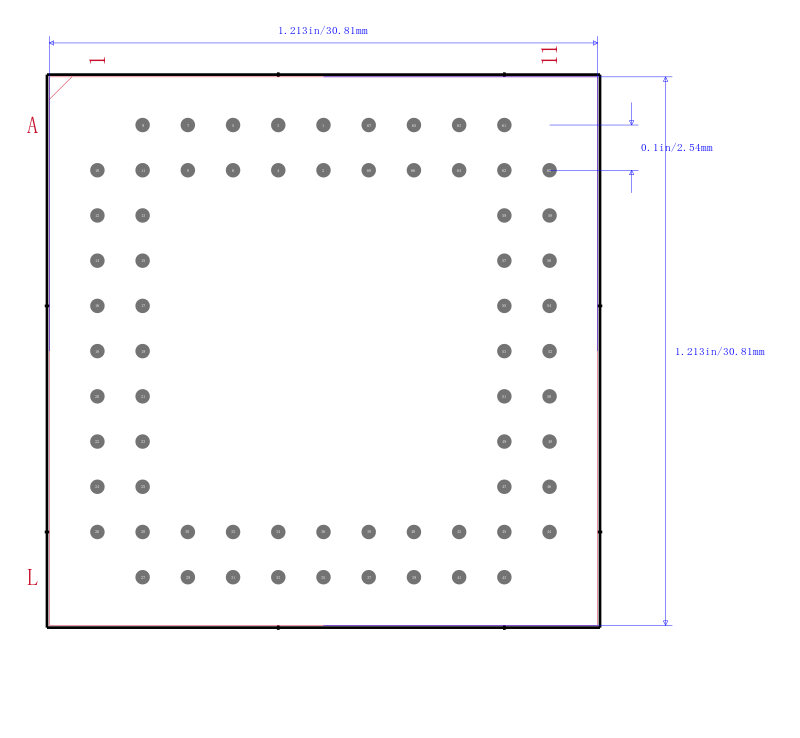

1-822473-6封装图

1-822473-6封装图

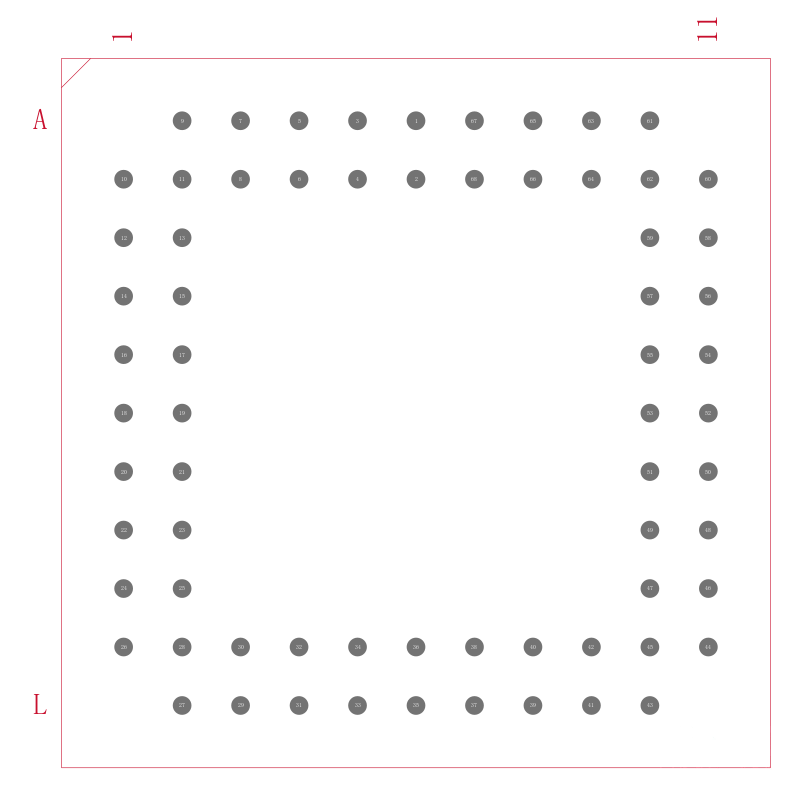

1-822473-6封装焊盘图

1-822473-6封装焊盘图

在线购买1-822473-6
型号 制造商 描述 购买
1-822473-6 TE Connectivity 泰科 AMP FROM TE CONNECTIVITY  1-822473-6  芯片和元件插座, PLCC插座, 68 触点, 2.54 mm, 2.54 mm, 镀锡触芯 搜索库存
替代型号1-822473-6
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 1-822473-6

品牌： TE Connectivity 泰科

封装： Square 68Position 68Contact

当前型号

AMP FROM TE CONNECTIVITY  1-822473-6  芯片和元件插座, PLCC插座, 68 触点, 2.54 mm, 2.54 mm, 镀锡触芯

当前型号

型号： 940-44-068-24-000000

品牌： 仕元机械

封装： PLCC 68Position 68Contact

功能相似

MILL MAX  940-44-068-24-000000  芯片插座, PLCC, 68路, 通孔安装 直型

1-822473-6和940-44-068-24-000000的区别

型号： 8468-11B1-RK-TP

品牌： 3M

封装： Open 68Position 68Contact

功能相似

3M  8468-11B1-RK-TP  芯片和元件插座, 8400系列, PLCC插座, 68 触点, 2.54 mm, 镀锡触芯

1-822473-6和8468-11B1-RK-TP的区别

型号： 8468-21B1-RK-TP

品牌： 3M

封装： Open 68Position 68Contact

功能相似

3M  8468-21B1-RK-TP  芯片和元件插座, 8400系列, PLCC插座, 68 触点, 1.27 mm, 镀锡触芯

1-822473-6和8468-21B1-RK-TP的区别
