1-215297-6

1-215297-6

数据手册.pdf

TE Connectivity HV100 垂直和 HV190 水平插座与无罩管座配用提供高密度应用中的简易端接 绝缘材料 | 聚酯 GV ---|--- 触点材料 | 磷青铜 电镀 | 金 30 外壳材料易燃性等级 | UL 94V-0 ### 注10 路双排指 2 排，每排 10 个插座### 2.54mm TE Connectivity AMPMODU™ 系列 – 型号 2（欧洲）采用工业标准 2.54 毫米（0.1 英寸）栅格的多种类模块化互连系统，适合各个行业应用。 设计用于线到板或板到板连接，包括堆叠。

2.54 mm AMPMODU HV100 印刷电路板插座

AMPMODU HV100 印刷电路板插座，具有 2.54mm 中心线，适用于广泛的应用。这些 AMPMODU HV100 印刷电路板插座为垂直安装，具有顶部接入。焊接支脚采用弯曲设计，可牢固固定到印刷电路板上。这些 AMPMODU HV100 印刷电路板插座的外壳由 UL 94V-0 阻燃热塑性制成并带有板支架。这些 AMPMODU HV100 印刷电路板插座提供两种安装高度，使其可用于堆叠应用，并可选择镀锡或镀金触点镀层

X 215297-X 和 X-215307-X 具有 7 mm 的安装高度

X-215299-X 和 X-215309-X 具有 8.5 mm 的安装高度

### 特点和优势

• 弯曲焊脚可牢固固定在印刷电路板上

• UL 94V-0 阻燃热塑性外壳

• 板支架

• 各种堆叠高度

### 2.54mm TE Connectivity HV 100 系列

1-215297-6中文资料参数规格
技术参数

触点数 16

极性 Female

触点电镀 Gold, Tin

额定电流 3 A

排数 1

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 16

额定电流Max 3A/触头

工作温度Max 125 ℃

工作温度Min -65 ℃

接触电阻Max 12 mΩ

封装参数

安装方式 Through Hole

引脚数 16

封装 -

引脚间距 2.54 mm

外形尺寸

长度 40.6 mm

宽度 2.52 mm

高度 7 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Green

颜色 Green

触点材质 Phosphor Bronze

工作温度 -65℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

HTS代码 8536698000

1-215297-6引脚图与封装图

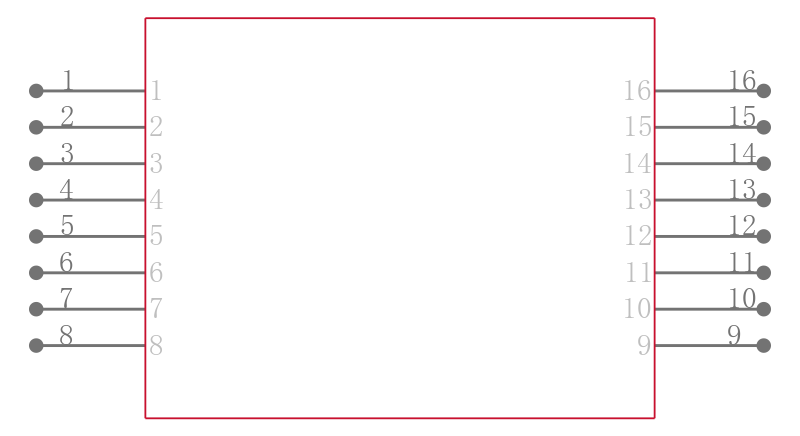

1-215297-6引脚图

1-215297-6引脚图

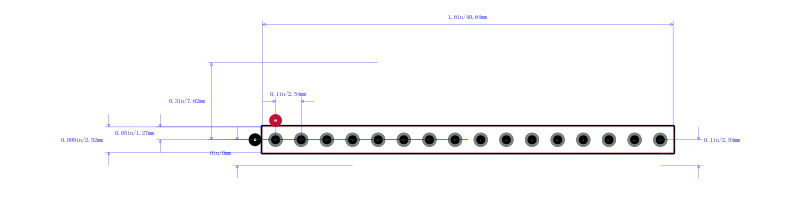

1-215297-6封装图

1-215297-6封装图

1-215297-6封装焊盘图

1-215297-6封装焊盘图
