TE Connectivity Z-PACK™ HM A 型底板连接器Z-PACK™ HM 2mm A 型底板直角和垂直安装管座及插座连接器用于 2mm HM 接口，提供自由板或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点选项和各种 CompactPCI 标识配置，有关详细信息，请参见附件数据表。 这些 Z-PACK™ 硬公制 A 型底板连接器具有 UL 94V-0 聚酯外壳，带多用途中心配接对准且具有标准串扰装置，除了库存号 739-0981 外，它提供串扰减少装置。### TE Connectivity AMP Z-PACK™ 系列Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。

Z-PACK™ HM A 型底板

Z-PACK™ HM 2mm A 型底板直角和垂直安装管座及插座连接器用于 2mm HM 接口，提供自由板或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点选项和各种 CompactPCI 标识配置，有关详细信息，请参见附件数据表。 这些 Z-PACK™ 硬公制 A 型底板连接器具有 UL 94V-0 聚酯外壳，带多用途中心配接对准且具有标准串扰装置，除了库存号 739-0981 外，它提供串扰减少装置。

Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。

100147-1中文资料参数规格
技术参数

触点数 110

极性 Female

触点电镀 Gold

额定电流 1.5 A

排数 5

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 110

屏蔽 No

额定电流Max 1.5A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 500 VAC

额定电压 500 VAC

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.00 mm

外形尺寸

长度 49.9 mm

宽度 20.2 mm

高度 11.4 mm

封装 -

引脚间距 2.00 mm

物理参数

外壳颜色 Gray

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal, Power

符合标准

RoHS标准 Non-Compliant

含铅标准 Not Applicable

ELV标准 Non-Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

100147-1引脚图与封装图

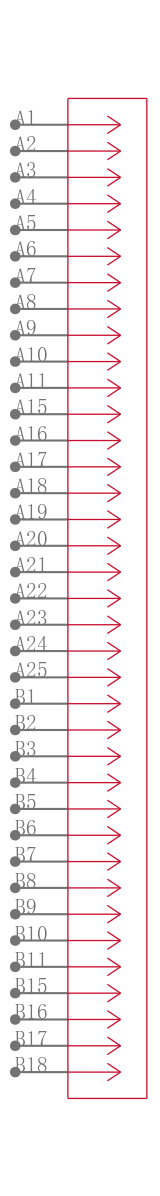

100147-1引脚图

100147-1引脚图

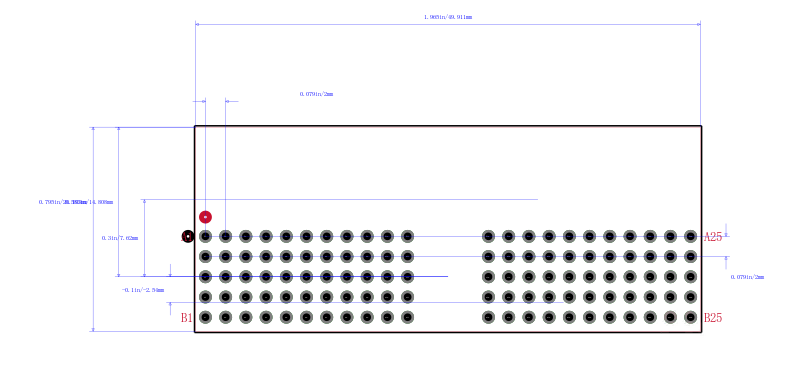

100147-1封装图

100147-1封装图

100147-1封装焊盘图

100147-1封装焊盘图
