数据手册.pdfERNI SMC 系列 1.27mm 板对板高速信号连接器工作电流 1.2A，+20 ° C 0.9A，+70°C 0.6A，+100°C 测试电压，50Hz 1 分钟 500V 有效电压 触点/触点 750V 有效电压 触点/接地 触点电阻 绝缘电阻 >10MΩ 工作温度 -65°C 至 +125°C 机械寿命 >500 次插拔

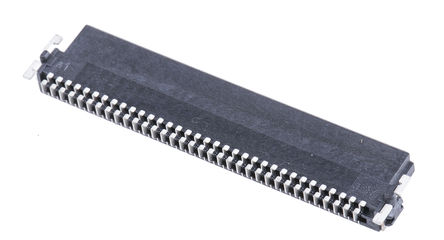

ERNI SMC 系列 1.27 mm 高速 SMT 直角
SMC 系列 1.27 mm 节距高速 SMT 直角安装信号连接器，带紧凑型节省空间设计和高触点密度。这些 SMC 信号连接器提供高性能、高信号完整性和可靠性。这些 SMC 高速信号连接器的触点设计可提供连续阻抗剖面，实现高达 3 Gbit/s 的高传输速率。该触点采用超可靠的双光束设计，可提供低电阻，实现高电气性能。这些 1.27mm SMC 连接器的外壳具有配接面极化，以防止错配，插入倒角用于准确插入。连接器底部的定位销允许在焊接前在印刷电路板上精确定位。焊接支架可在印刷电路板上提供高保持力和吸收机械应力，形成坚固的 SMT 连接，并且可耐受高冲击和振动。这些 1.27 mm SMC 连接器具有- 55 至 +125°C 的宽工作温度范围，使其适合在各种环境中使用。这些 SMC 1.27 mm 连接器的设计使其适合用于全面自动化板组件。
### 特点和优势
温度范围：-55 → 125 °C
外壳材料：LCP UL 94 V-0
铜合金触点，接合区镀金，端接区镀锡
夹子材料：镀锡铜合金
紧凑型高密度设计
超可靠的双光束触点设计
高速信号传输率高达 3 Gbit/s
极化，确保精确配接
定位销，用于印刷电路板放置
焊接支架，用于安全固定印刷电路板
广泛的工作温度范围
适用于全面自动化板组件
这些 SMC 1.27 mm 高速信号连接器可用于各行各业无屏蔽高速应用中的子卡和扩展卡应用中。这些行业包括工业、汽车、通信、医疗应用和消费应用
紧凑型高密度设计
超可靠的双光束触点设计
高速信号传输率高达 3 Gbit/s
极化，确保精确配接
定位销，用于印刷电路板放置
焊接支架，用于安全固定印刷电路板
广泛的工作温度范围
适用于全面自动化板组件
### 应用
这些 SMC 1.27 mm 高速信号连接器可用于各行各业无屏蔽高速应用中的子卡和扩展卡应用中。 这些行业包括工业、汽车、通信、医疗应用和消费应用
