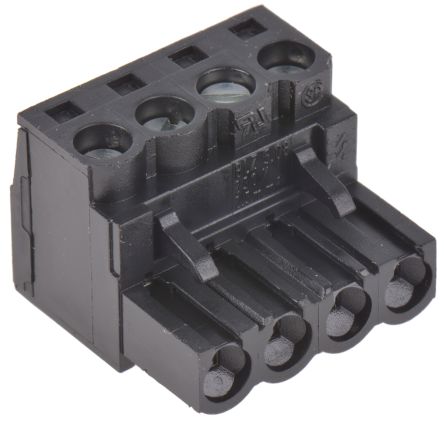

1526610000
数据手册.pdfWeidmuller(魏德米勒)
连接器与适配器
1526610000中文资料参数规格
技术参数
触点数 4
线规 12AWG ~ 26AWG
触点电镀 Tin
额定电流 19 A
排数 1
电路数 4
易燃性等级 UL 94 V-0
针脚数 4
安装角度 180 °
额定电流Max 15 A
额定电压Max 300 V
额定电压 400 V
工作电压Max 300 V
封装参数
安装方式 Screw
引脚间距 5.08 mm
外形尺寸
长度 20.32 mm
宽度 15.2 mm
高度 15.2 mm
引脚间距 5.08 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Copper Alloy
工作温度 -25℃ ~ 100℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
HTS代码 8536694050
1526610000引脚图与封装图
暂无图片
在线购买1526610000
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 1526610000 | Weidmuller 魏德米勒 | WEIDMULLER 1526610000 插拔式接线端子, 4 路, 400 V, 19 A, 5.08 mm, 26 AWG, 12 AWG | 搜索库存 |
替代型号1526610000
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 1526610000 品牌： Weidmuller 魏德米勒 封装： 4Position 5.08mm | 当前型号 | WEIDMULLER 1526610000 插拔式接线端子, 4 路, 400 V, 19 A, 5.08 mm, 26 AWG, 12 AWG | 当前型号 |
| 型号： 25.340.0453.0 品牌： Wieland 封装： 4Position 15A Female | 功能相似 | WIELAND ELECTRIC 25.340.0453.0 端子排 | 1526610000和25.340.0453.0的区别 |
| 型号： 1943830000 品牌： 魏德米勒 封装： | 功能相似 | 端子块插入式, 4路, 26 | 1526610000和1943830000的区别 |
| 型号： MC24381 品牌： Multicomp 封装： | 功能相似 | MULTICOMP MC24381 接线端子块, 欧式, 4路, 24-12AWG | 1526610000和MC24381的区别 |
