1825360-3
数据手册.pdfTE Connectivity(泰科)
工业控制
1825360-3中文资料参数规格
技术参数
触点电镀 Gold, Gold over Nickel
额定电压DC 24 V
额定电流 100 mA
绝缘电阻 500 Ω
触点类型 SPST
电路数 4
易燃性等级 UL 94 V-0
针脚数 4
接触电阻 300 mΩ
触点额定电流 100mA @24VDC
额定电流Max 0.1A @24VDC
工作温度Max 85 ℃
工作温度Min -30 ℃
额定电压 24 VDC
额定电压DC Max 24 V
接触电阻Max 50 mΩ
封装参数
安装方式 Through Hole
封装 DIP
外形尺寸
长度 12.09 mm
宽度 7.49 mm
高度 4.5 mm
封装 DIP
物理参数
外壳颜色 Black
触点材质 Copper Alloy
工作温度 -30℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
海关信息
ECCN代码 EAR99
HTS代码 8536509032
1825360-3引脚图与封装图

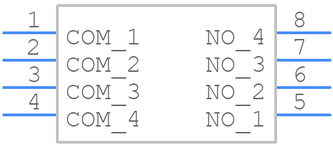

1825360-3引脚图

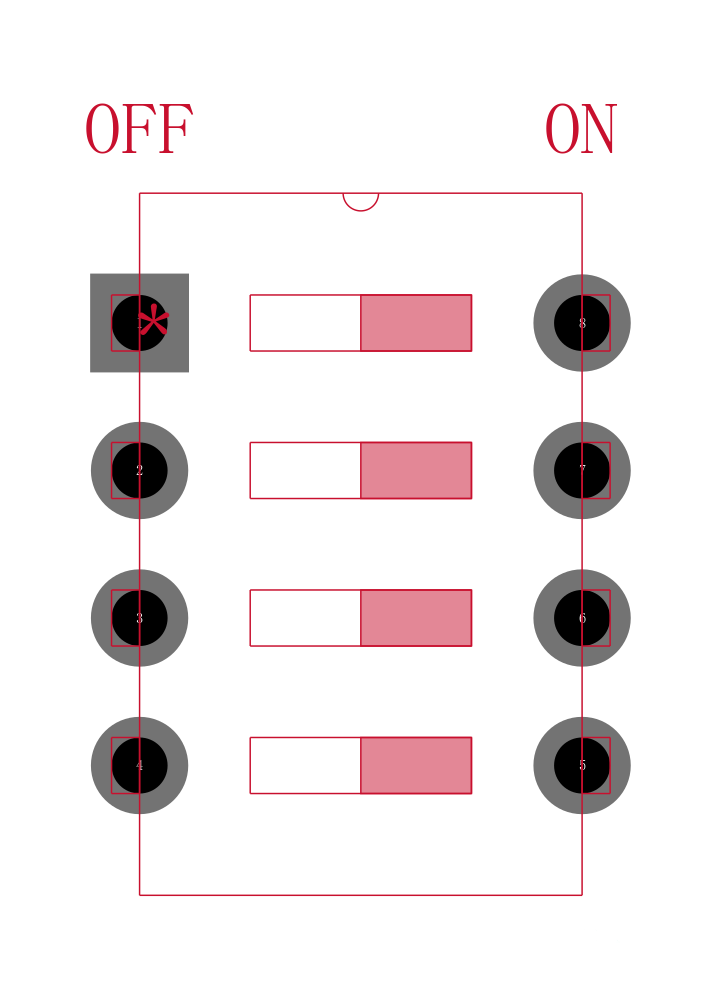

1825360-3封装图
1825360-3封装焊盘图
