1-102202-2

1-102202-2

数据手册.pdf

Conn Shrouded Header HDR 15POS 2.54mm Solder ST Thru-Hole

针座 通孔 15 位置 0.100"(2.54mm)


得捷:
CONN HEADER VERT 15POS 2.54MM


贸泽:
Headers & Wire Housings VERT SNGL SHRD 15P


安富利:
Conn Shrouded Header HDR 15 POS 2.54mm Solder ST Thru-Hole


Chip1Stop:
Conn Shrouded Header HDR 15 POS 2.54mm Solder ST Thru-Hole


Verical:
Conn Shrouded Header HDR 15 POS 2.54mm Solder ST Thru-Hole Automotive Tube


MASTER:
15 MODII HDR SRST SHRD .100CL


Powell:
.100 inch AMPMODU Headers


Online Components:
15 MODII HDR SRST SHRD .100CL


Electro Sonic:
15 MODII HDR SRST SHRD .100CL


1-102202-2中文资料参数规格
技术参数

触点数 15

触点电镀 Gold, Tin over Nickel, Tin Lead

额定电流 3 A

绝缘电阻 5000 MΩ

排数 1

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 15

额定电流Max 3A/触头

封装参数

安装方式 Through Hole

外形尺寸

长度 41.15 mm

宽度 5.82 mm

高度 13.94 mm

物理参数

外壳颜色 Black

触点材质 Copper Alloy

工作温度 -65℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Superseded

包装方式 Tube

制造应用 -

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

ELV标准 Non-Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

1-102202-2引脚图与封装图

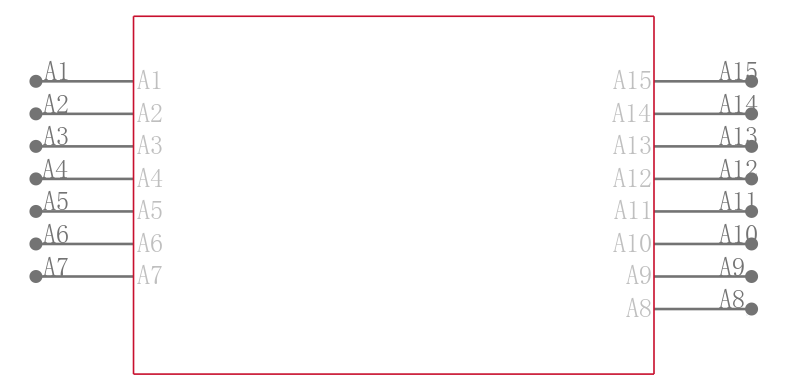

1-102202-2引脚图

1-102202-2引脚图

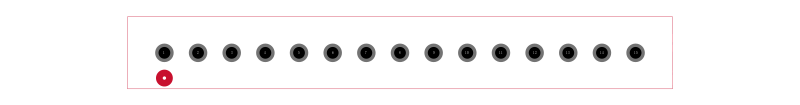

1-102202-2封装图

1-102202-2封装图

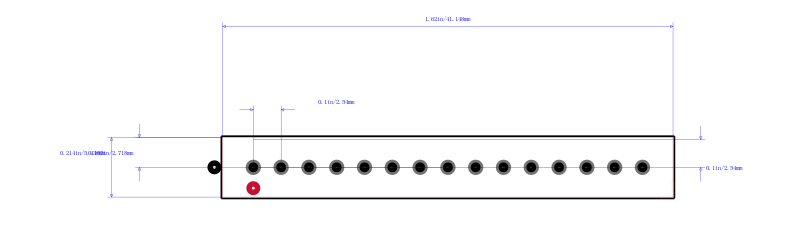

1-102202-2封装焊盘图

1-102202-2封装焊盘图

在线购买1-102202-2
型号 制造商 描述 购买
1-102202-2 TE Connectivity 泰科 Conn Shrouded Header HDR 15POS 2.54mm Solder ST Thru-Hole 搜索库存
替代型号1-102202-2
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: 1-102202-2

品牌: TE Connectivity 泰科

封装:

当前型号

Conn Shrouded Header HDR 15POS 2.54mm Solder ST Thru-Hole

当前型号

型号: 6-102202-2

品牌: 泰科

封装:

功能相似

集管和线壳 HDR 1X15P VRT T/H

1-102202-2和6-102202-2的区别
