1-215307-0

1-215307-0

数据手册.pdf
TE Connectivity(泰科) 连接器与适配器

AMP FROM TE CONNECTIVITY  1-215307-0  线至板连接器, 垂直, AMPMODU HV-100系列, 20 触点, 插座, 2.54 mm, 通孔安装, 2 排

2.54 mm AMPMODU HV100 印刷电路板插座

AMPMODU HV100 印刷电路板插座，具有 2.54mm 中心线，适用于广泛的应用。这些 AMPMODU HV100 印刷电路板插座为垂直安装，具有顶部接入。焊接支脚采用弯曲设计，可牢固固定到印刷电路板上。这些 AMPMODU HV100 印刷电路板插座的外壳由 UL 94V-0 阻燃热塑性制成并带有板支架。这些 AMPMODU HV100 印刷电路板插座提供两种安装高度，使其可用于堆叠应用，并可选择镀锡或镀金触点镀层

X 215297-X 和 X-215307-X 具有 7 mm 的安装高度

X-215299-X 和 X-215309-X 具有 8.5 mm 的安装高度

### 特点和优势

• 弯曲焊脚可牢固固定在印刷电路板上

• UL 94V-0 阻燃热塑性外壳

• 板支架

• 各种堆叠高度

### 2.54mm TE Connectivity HV 100 系列

1-215307-0中文资料参数规格
技术参数

触点数 20

极性 Female

触点电镀 Gold, Tin

额定电流 3 A

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 10

额定电流Max 3A/触头

接触电阻Max 12 mΩ

封装参数

安装方式 Through Hole

引脚数 20

封装 -

外形尺寸

长度 25.4 mm

宽度 5.06 mm

高度 7 mm

封装 -

物理参数

外壳颜色 Green

颜色 Green

触点材质 Phosphor Bronze

工作温度 -65℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

HTS代码 8536694040

1-215307-0引脚图与封装图

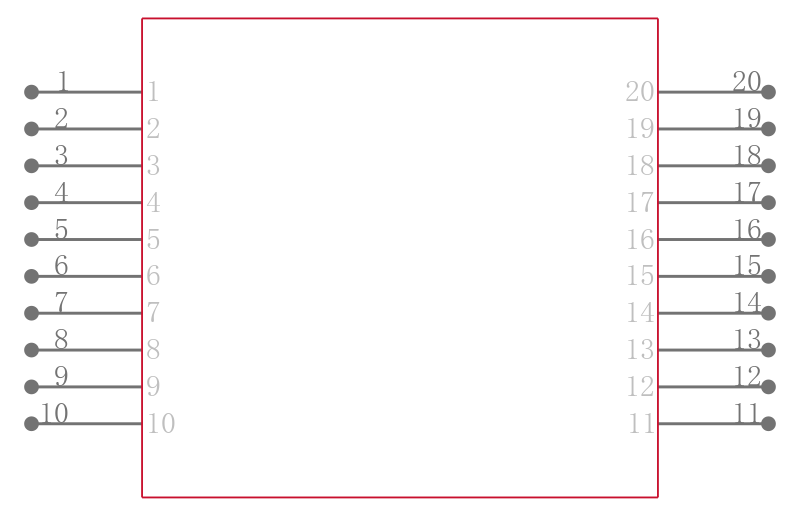

1-215307-0引脚图

1-215307-0引脚图

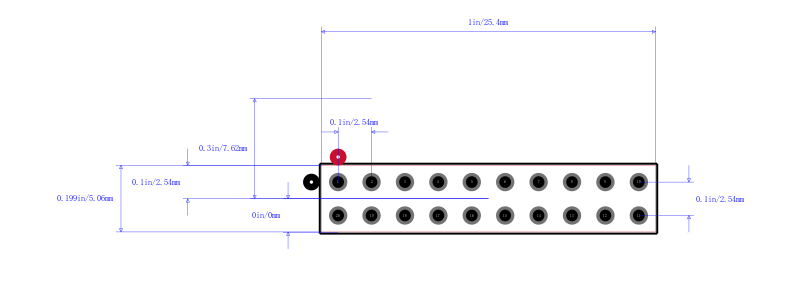

1-215307-0封装图

1-215307-0封装图

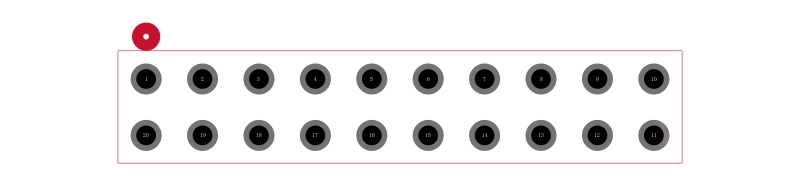

1-215307-0封装焊盘图

1-215307-0封装焊盘图

在线购买1-215307-0
型号 制造商 描述 购买
1-215307-0 TE Connectivity 泰科 AMP FROM TE CONNECTIVITY  1-215307-0  线至板连接器, 垂直, AMPMODU HV-100系列, 20 触点, 插座, 2.54 mm, 通孔安装, 2 排 搜索库存
替代型号1-215307-0
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 1-215307-0

品牌： TE Connectivity 泰科

封装： Female 10Position

当前型号

AMP FROM TE CONNECTIVITY  1-215307-0  线至板连接器, 垂直, AMPMODU HV-100系列, 20 触点, 插座, 2.54 mm, 通孔安装, 2 排

当前型号

型号： 68683-310LF

品牌： 安费诺

封装： Female

类似代替

AMPHENOL FCI 68683-310LF Board-To-Board Connector, 2.54mm, 20Contacts, Receptacle, 68683 Series, Through Hole, 2Rows

1-215307-0和68683-310LF的区别

型号： 76342-310LF

品牌： 法马通

封装： Female 20Contact

功能相似

AMPHENOL FCI  76342-310LF  板至板连接, Dubbox 76342系列, 10 触点, 插座, 2.54 mm, 通孔安装, 2 排

1-215307-0和76342-310LF的区别
