1-1123723-3中文资料参数规格
技术参数
触点数 3
极性 Male
触点电镀 Tin
额定电流 7.5 A
排数 1
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 3
安装角度 180 °
额定电流Max 7.5A/触头
额定电压Max 250 VAC
额定电压 250 VAC
接触电阻Max 20 mΩ
封装参数
安装方式 Through Hole
封装 Through Hole
引脚间距 3.96 mm
外形尺寸
长度 11.82 mm
宽度 8.5 mm
高度 10.7 mm
封装 Through Hole
引脚间距 3.96 mm
物理参数
外壳颜色 Natural
颜色 Natural
触点材质 Brass
材质 Nylon
工作温度 -25℃ ~ 105℃
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Bag
制造应用 通用，工业，照明, Power, 工业, HVAC, 照明, 商业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
海关信息
ECCN代码 EAR99
HTS代码 8536694040
1-1123723-3引脚图与封装图
1-1123723-3引脚图
1-1123723-3封装图

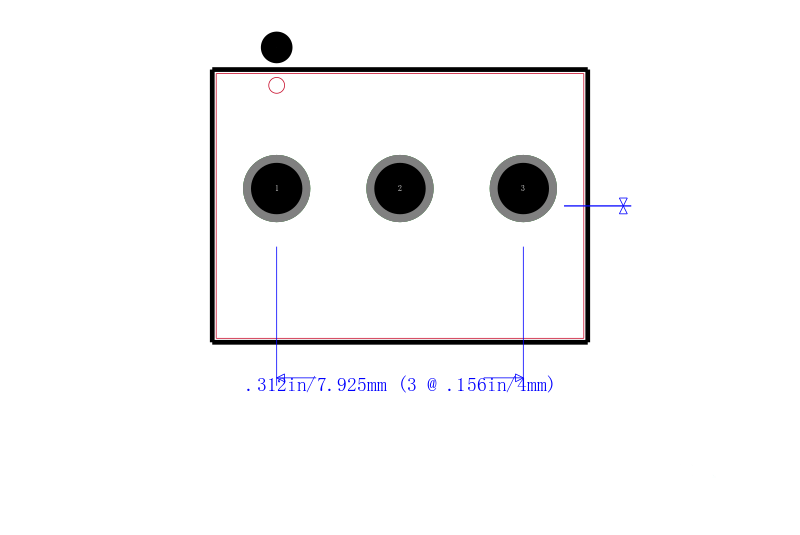

1-1123723-3封装焊盘图
在线购买1-1123723-3
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 1-1123723-3 | TE Connectivity 泰科 | AMP FROM TE CONNECTIVITY 1-1123723-3 引线座 | 搜索库存 |
替代型号1-1123723-3
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 1-1123723-3 品牌： TE Connectivity 泰科 封装： 3Contact 3.96mm Male | 当前型号 | AMP FROM TE CONNECTIVITY 1-1123723-3 引线座 | 当前型号 |
| 型号： 1-1318300-3 品牌： 泰科 封装： 3Contact 3.96mm Male | 完全替代 | Conn Wire to Board HDR 3POS 3.96mm Solder ST Thru-Hole Tube | 1-1123723-3和1-1318300-3的区别 |
| 型号： LHC-03-TS 品牌： ADAM Technologies 封装： | 功能相似 | LHC 系列 3 位置 3.96 mm 单排 直 尾部锁定 插头 | 1-1123723-3和LHC-03-TS的区别 |
| 型号： LHC-03-TS-V0 品牌： ADAM Technologies 封装： | 功能相似 | Board Connector, 3 Contacts, Male, Straight, Solder Terminal, Locking, White Insulator, Receptacle | 1-1123723-3和LHC-03-TS-V0的区别 |
