1-826925-0

1-826925-0

数据手册.pdf

TE Connectivity AMPMODU Mod II 2.54mm 双排无罩分离式管座一系列 AMPMODU Mod II 无罩垂直和直角印刷电路板安装双排分离式管座连接器，具有 2.54 x 2.54mm 中心线、0.64mm 方柱和焊接尾线，它们可分割成所需的位置数。 这些 AMPMODU Mod II 无罩分离式管座具有黑色或绿色 94V-0 等级热塑外壳，提供触点镀层选择，并且可以采用印刷电路板通孔或表面安装。 部件号 X-146269-X 具有印刷电路板固定尾线### 2.54mm TE Connectivity AMPMODU Mod II 系列

AMPMODU Mod II 2.54 mm 双排无罩分离式引脚管座

AMPMODU Mod II 无罩双排分离式印刷电路板引脚管座，具有 2.54mm 中心线。这些多用途 AMPMODU Mod II 分离式印刷电路板管座可拆分成所需尺寸。一次性安装所有焊接柱，节省时间和人力成本。这些 2.54mm AMPMODU Mod II 引脚管座提供垂直或直角安装方向。还提供表面安装型号

部件号 X-146269-X 具有印刷电路板固定尾线

### 特点和优势

• 多用途，可分拆为所需尺寸

• 安装起来快速且省时

• 可靠且实惠

### 2.54mm TE Connectivity AMPMODU Mod 互连系统

AMPMODU 互连系统是自动化和控制应用的信号标准，可靠且实惠。AMPMODU 互连系统包含板对板、线对板和线对线，设计小巧紧凑。组合时，这些连接器可用于多种工业应用和系统

1-826925-0中文资料参数规格
技术参数

触点数 20

极性 Male

触点电镀 Tin

额定电流 5 A

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 20

额定电流Max 3A/触头

封装参数

安装方式 Through Hole

外形尺寸

高度 9.5 mm

物理参数

外壳颜色 Green

颜色 Green

触点材质 Brass

工作温度 -65℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Box

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536694040

1-826925-0引脚图与封装图
1-826925-0引脚图

1-826925-0引脚图

1-826925-0封装图

1-826925-0封装图

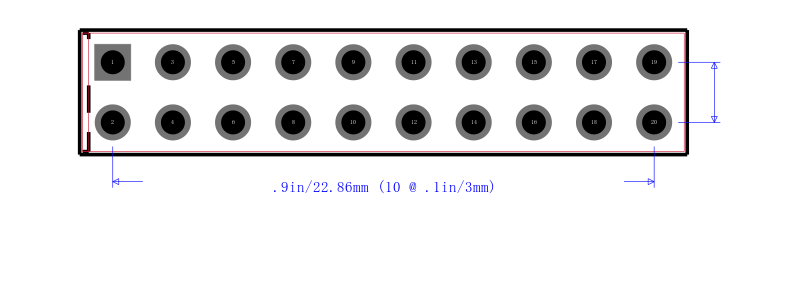

1-826925-0封装焊盘图

1-826925-0封装焊盘图

在线购买1-826925-0
型号 制造商 描述 购买
1-826925-0 TE Connectivity 泰科 TE Connectivity AMPMODU Mod II 2.54mm 双排无罩分离式管座 一系列 AMPMODU Mod II 无罩垂直和直角印刷电路板安装双排分离式管座连接器，具有 2.54 x 2.54mm 中心线、0.64mm 方柱和焊接尾线，它们可分割成所需的位置数。 这些 AMPMODU Mod II 无罩分离式管座具有黑色或绿色 94V-0 等级热塑外壳，提供触点镀层选择，并且可以采用印刷电路板通孔或表面安装。 部件号 X-146269-X 具有印刷电路板固定尾线 ### 2.54mm TE Connectivity AMPMODU Mod II 系列 搜索库存
替代型号1-826925-0
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 1-826925-0

品牌： TE Connectivity 泰科

封装： 20Contact Male

当前型号

TE Connectivity AMPMODU Mod II 2.54mm 双排无罩分离式管座一系列 AMPMODU Mod II 无罩垂直和直角印刷电路板安装双排分离式管座连接器，具有 2.54 x 2.54mm 中心线、0.64mm 方柱和焊接尾线，它们可分割成所需的位置数。 这些 AMPMODU Mod II 无罩分离式管座具有黑色或绿色 94V-0 等级热塑外壳，提供触点镀层选择，并且可以采用印刷电路板通孔或表面安装。 部件号 X-146269-X 具有印刷电路板固定尾线### 2.54mm TE Connectivity AMPMODU Mod II 系列

当前型号

型号： 90131-0770

品牌： 莫仕

封装： 20Contact 2.54mm Male

功能相似

MOLEX  90131-0770  线至板连接器, 垂直, C-Grid III 90131系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排

1-826925-0和90131-0770的区别

型号： TSW-110-24-G-D

品牌： 申泰电子

封装： Male 20Contact

功能相似

SAMTEC  TSW-110-24-G-D  板至板连接, 垂直, TSW系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排

1-826925-0和TSW-110-24-G-D的区别

型号： MTSW-110-23-G-D-255

品牌： 申泰电子

封装： Male

功能相似

Conn Unshrouded Header HDR 20POS 2.54mm Solder ST Thru-Hole

1-826925-0和MTSW-110-23-G-D-255的区别
