1-640456-5

1-640456-5

数据手册.pdf

TE Connectivity MTA-100 摩擦锁定管座MTA-100 线对板摩擦锁定管座，具有 2.54mm 中心线和 UL94V-0 白色聚酯外壳。 这些 MTA-100 插头式摩擦锁定管座具有镀锡或镀金的直向或直角接线柱以及方形铜合金触点。 镀金型号为接线柱的配接端双工镀金（X-641126-X 0.00038mm 和 X-641215-X 0.00076mm）且焊接引线镀锡。 这些 MTA-100 摩擦锁定管座可端对端堆叠。 有关合适的配接连接器，请参见库存号 718-5085 和 682-7078（典型）。有摩擦锁定的印刷电路板安装管座 与相应的电缆安装插座配用 最大触点电阻 6 mΩ ### 认可UL E28476; CSA LR7189### 2.54mm TE Connectivity MTA 系列大量端接组装 MTA 连接器，适合印刷电路板间多路连接，兼容几乎所有电缆线束品牌，能大大减少工作量。 使用生产用手工工具可以快速将这些连接器按 0.1 英寸（2.54 毫米）节距组装到散线上。 连接器可以端对端堆叠，带锁定斜面和摩擦锁管座，能进行抗震连接。 一步式组件 预载触点 维修简便 技术规格 --- 插座材料 | 尼龙 触点材料 | 磷青铜 电镀 | 锡 易燃性等级 | UL94V-2 管座材料 | 聚酯 触点材料 | 铜合金 最小绝缘电阻 mΩ | 5000 工作温度 °C | -55 至 +105

2.54 mm MTA-100 印刷电路板管座，带摩擦锁

MTA-100 无罩印刷电路板管座适合与 MTA-100 IDC 一起使用，用于各种应用中的大量端接导线。MTA-100 管座可端对端堆叠，并具有摩擦锁定机制，以确保牢固的配接连接。提供这些 MTA-100 管座的垂直和直角安装型号。

### 特点和优势

• 与 IDC 连接器一起使用时可节约大量端接导线的成本

• 端对端堆叠

• 摩擦锁定机制，以确保牢固的配接连接

### TE Connectivity MTA-100 2.54mm 互连系统

MTA-100（大量端接组件）2.54 mm 节距连接器系统，用于在线对板和线对线应用中以节约人力和成本的方式对电线进行大量端接。这些 MTA-100 连接器基于 IDC（绝缘置换触点）技术，可实现一步式组装，无需剥线，节省时间和成本。使用生产用手工工具，这些 MTA-100 IDC 连接器可快速组装到 28 AWG 到 22 AWG 散线或凹口带状电缆。MTA-100 连接器系统包含母 IDC 连接器和印刷电路板管座。IDC 连接器根据电线尺寸进行颜色编码。

1-640456-5中文资料参数规格
技术参数

触点数 15

极性 Male

触点电镀 Tin

额定电压AC 250 V

额定电流 5 A

排数 1

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 15

安装角度 180 °

带凸肩 No

额定电流Max 5A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 250 VAC

额定电压 250 VAC

接触电阻Max 6 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 38.1 mm

宽度 5.72 mm

高度 10.03 mm

引脚间距 2.54 mm

物理参数

外壳颜色 White

颜色 White

触点材质 Copper Alloy

工作温度 -55℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bulk

制造应用 通用, Signal, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

HTS代码 8536694040

1-640456-5引脚图与封装图

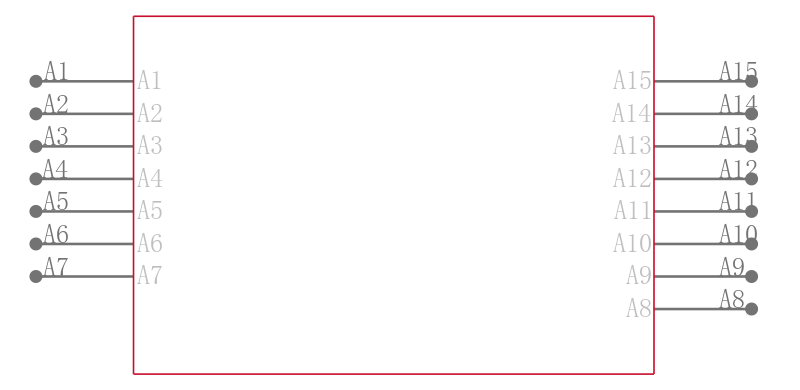

1-640456-5引脚图

1-640456-5引脚图

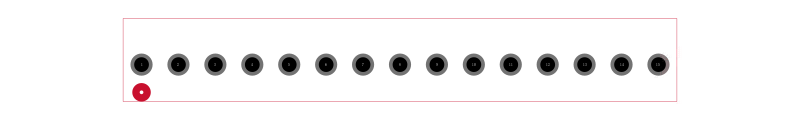

1-640456-5封装图

1-640456-5封装图

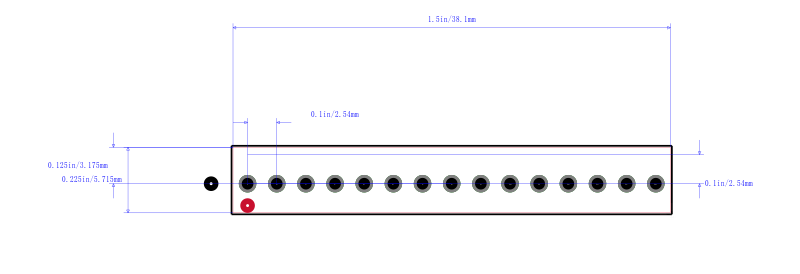

1-640456-5封装焊盘图

1-640456-5封装焊盘图
