1-292206-8

1-292206-8

数据手册.pdf

Conn Shrouded Header HDR 18POS 1.5mm Solder RA Thru-Hole Box/Tray

针座 通孔,直角 18 位置 0.059"(1.50mm)


得捷:
CONN HEADER R/A 18POS 1.5MM


Allied Electronics:
MINI CT SGL DIP H 18P NAT AMP


安富利:
Conn Shrouded Header HDR 18 POS 1.5mm Solder RA Thru-Hole Loose Piece


Chip1Stop:
Conn Shrouded Header HDR 18 POS 1.5mm Solder RA Thru-Hole Loose Piece


Verical:
Conn Shrouded Header HDR 18 POS 1.5mm Solder RA Thru-Hole Loose Piece


MASTER:
AMP Mini CT Connector 1.5mm Pitch


Powell:
1.5mm AMP Mini CT


Online Components:
MINI CT SGL DIP H 18P NAT


Electro Sonic:
MINI CT SGL DIP H 18P NAT


1-292206-8中文资料参数规格
技术参数

触点数 18

触点电镀 Tin

排数 1

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 18

额定电流Max 2A/触头

接触电阻Max 30 mΩ

封装参数

安装方式 Through Hole

外形尺寸

长度 29.5 mm

宽度 8.45 mm

高度 4.9 mm

物理参数

外壳颜色 Gray

颜色 Gray

触点材质 Brass

工作温度 -30℃ ~ 105℃

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Bulk

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

1-292206-8引脚图与封装图
1-292206-8引脚图

1-292206-8引脚图

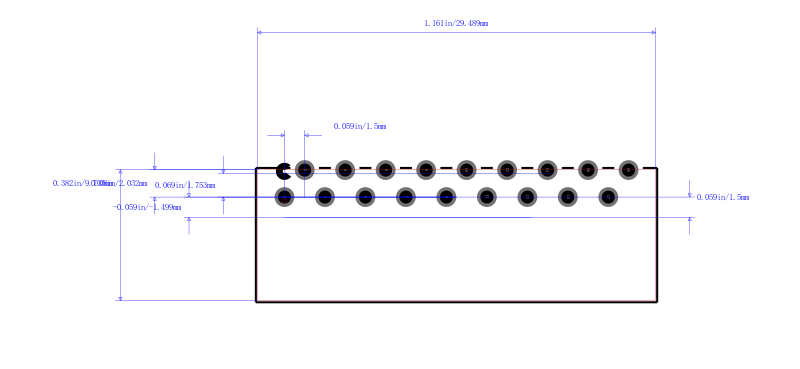

1-292206-8封装图

1-292206-8封装图

1-292206-8封装焊盘图

1-292206-8封装焊盘图

在线购买1-292206-8
型号 制造商 描述 购买
1-292206-8 TE Connectivity 泰科 Conn Shrouded Header HDR 18POS 1.5mm Solder RA Thru-Hole Box/Tray 搜索库存
