1-292227-2

1-292227-2

数据手册.pdf

Conn Shrouded Header HDR 12POS 1.5mm Solder RA SMD T/R

针座 表面贴装,直角 12 位置 0.059"(1.50mm)


得捷:
CONN HEADER SMD R/A 12POS 1.5MM


艾睿:
Conn Shrouded Header HDR 12 POS 1.5mm Solder RA SMD T/R


安富利:
Conn Shrouded Header HDR 12 POS 1.5mm Solder RA SMD Embossed Tape


Chip1Stop:
Conn Shrouded Header HDR 12 POS 1.5mm Solder RA SMD Embossed Tape


Verical:
Conn Shrouded Header HDR 12 POS 1.5mm Solder RA SMD Embossed Tape


Newark:
# AMP - TE CONNECTIVITY  1-292227-2  1.5 MINI CT SGL H SMT W BOSS 1 New


MASTER:
AMP Mini Common Terminated CT Connector 1.5mm PITCH SINGLE ROW POST HDR ASS"Y H SMT TYPE WITH BOSS ,EMBOSS TAPE PACKAGED


Powell:
1.5mm AMP Mini CT


Online Components:
AMP Mini Common Terminated CT Connector 1.5mm PITCH SINGLE ROW POST HDR ASS"Y H SMT TYPE WITH BOSS ,EMBOSS TAPE ...


Electro Sonic:
1.5 MINI CT SGL H SMT W BOSS 1


1-292227-2中文资料参数规格
技术参数

触点数 12

触点电镀 Tin

排数 1

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 12

额定电流Max 2A/触头

工作温度Max 105 ℃

工作温度Min -30 ℃

额定电压 50 VAC

接触电阻Max 30 mΩ

封装参数

安装方式 Surface Mount

外形尺寸

长度 22.5 mm

宽度 7.7 mm

高度 4.9 mm

物理参数

外壳颜色 Beige

颜色 Beige

触点材质 Brass

工作温度 -30℃ ~ 105℃

外壳材质 Nylon 6

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

1-292227-2引脚图与封装图

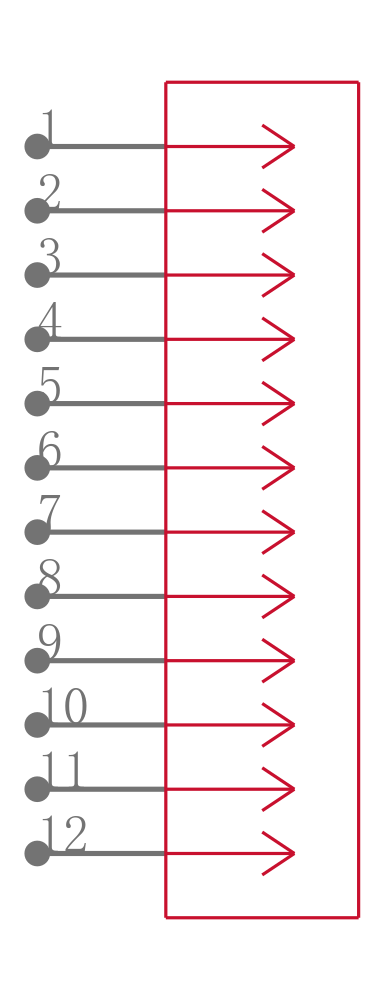

1-292227-2引脚图

1-292227-2引脚图

1-292227-2封装图

1-292227-2封装图

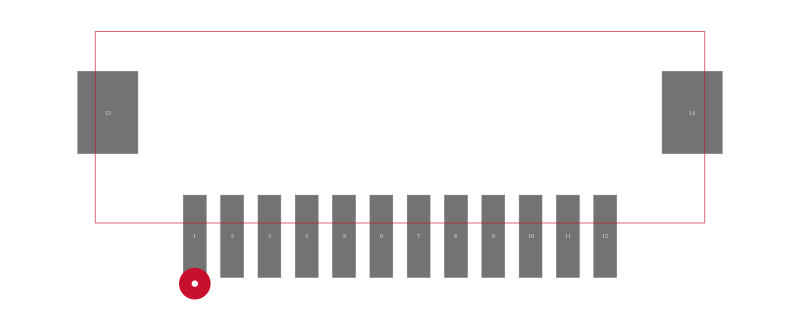

1-292227-2封装焊盘图

1-292227-2封装焊盘图
