104MSR400K
数据手册.pdf
Illinois Capacitor
被动器件
104MSR400K中文资料参数规格
技术参数
额定电压DC 400 V
额定电压AC 200 V
绝缘电阻 30000 MΩ
电容 0.1 µF
等效串联电阻ESR 17.684 Ω
容差 ±10 %
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 400 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, Disc
引脚间距 15 mm
外形尺寸
长度 17.5 mm
宽度 7 mm
高度 12 mm
脚长度 15 mm
封装 Radial, Disc
引脚间距 15 mm
厚度 6.5 mm
物理参数
介质材料 Polyester
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Bulk
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
104MSR400K引脚图与封装图
104MSR400K引脚图

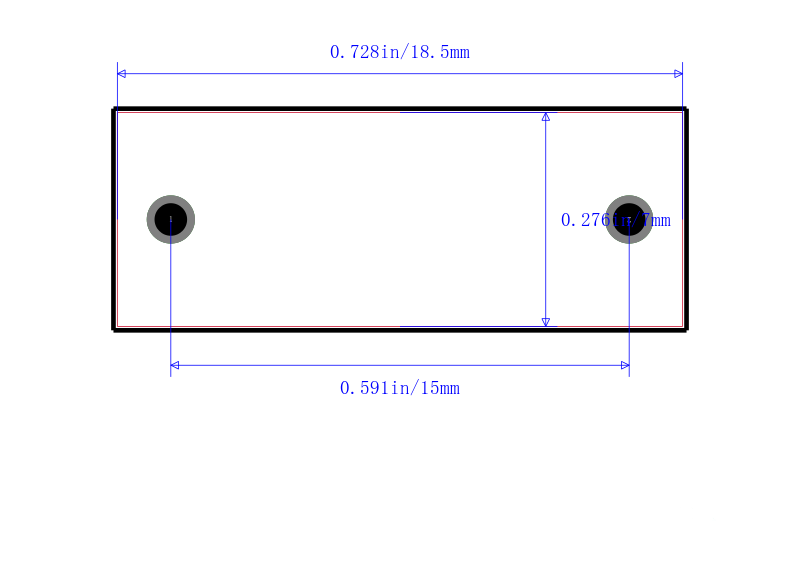

104MSR400K封装图

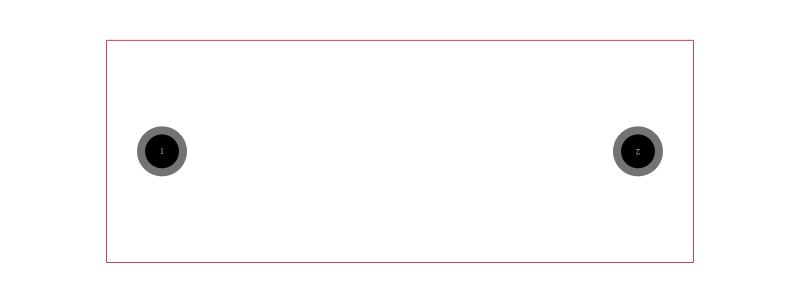

104MSR400K封装焊盘图
